航空翼型空气箔片气动轮廓三维数模

　　空气箔片是航空、风机、流体机械领域最基础也最关键的气动功能构件，其轮廓精度直接决定气流绕流状态、升阻比与运行效率。该三维数模围绕翼型截面的空间成型展开，完整呈现了由离散坐标点驱动生成的流线型曲面结构，可用于气动外形校核、流道边界搭建、叶片类零件逆向设计以及教学演示中的翼型原理分析。

　　从实际工程用途看，这类箔片轮廓并不局限于固定翼飞机机翼剖面。低速风洞试验段的导流片、轴流风机叶片的基准截面、小型无人机机翼肋板、风力机叶片局部翼段、赛车尾翼导流面以及通风设备中的整流叶片，都会以类似翼型曲线作为设计起点。模型中保留了前缘圆润、后缘收窄的典型特征：前缘曲率较大，能够保证来流在正负攻角范围内平顺附着；上表面弧线相对饱满，下表面曲率较平缓，气流通过两侧时形成速度差，进而产生压差升力。后缘逐渐变薄并收敛，有利于减小尾迹涡的尺度，降低流动分离带来的噪声和阻力。

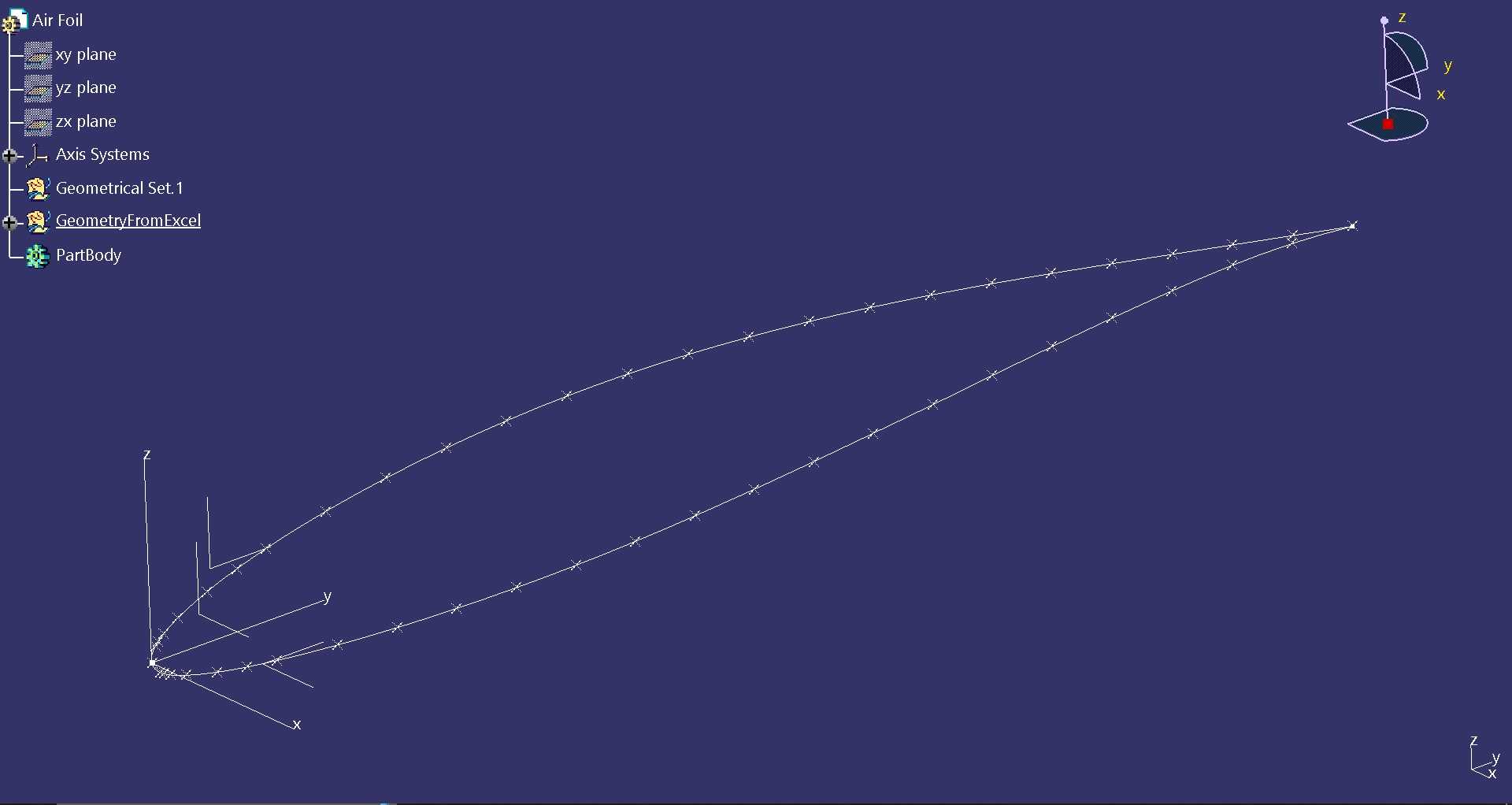

　　建模思路上，数模采用坐标点约束曲线的方式组织几何关系。设计人员通常先依据气动计算或试验数据获得一系列型值点，再将这些点导入三维环境，通过样条拟合生成封闭翼型轮廓。图中可见多组空间点与连线，正是翼型坐标由数据表向实体曲面转换的中间状态。这样处理的好处在于，当翼型厚度、弯度或最大厚度位置需要调整时，只需修改对应控制点，曲线即可联动更新，避免反复重画草图。对于需要沿展向进行变截面成型的叶片，还可以把多个翼型断面按弦长、扭转角和安装位置排布，通过放样或多截面曲面形成连续机翼实体。

　　外形边界方面，翼型的弦长可理解为前缘点到后缘点的直线距离，是安装、仿真和加工时的首要基准。最大厚度一般位于弦向前部约三分之一附近，具体位置随低速、高速或层流翼型的设计目标而变化；弯度则反映中弧线偏离弦线的程度，弯度增大通常会提高低速升力，但也可能带来更早的失速风险。实际装配时，箔片或翼段需要与肋板、梁、蒙皮、轮毂或风道壁面建立明确边界：根部要预留连接面和紧固件位置，展向端部需考虑叶尖间隙或端壁密封，旋转机械中还要核对叶尖与机匣之间的安全距离，防止运行振动引起碰磨。

　　在结构设计阶段，该轮廓可作为外蒙皮或叶片实体的裁切边界。若用于机翼肋板，翼型曲线决定肋板外缘形状，内部再布置减重孔、桁条槽和梁连接区；若用于风机叶片，则需在气动曲面内部叠加主梁、腹板和填充芯材，保证弯曲刚度与疲劳寿命。对于薄板类空气箔片，还要关注厚度方向的过渡：前缘不能因加工余量不足而出现锐边，后缘也不能无限减薄，否则冲压、折弯或数控加工时容易变形。仿真环节中，该几何可直接导入流场分析，边界层网格在前缘和后缘需要加密，以捕捉压力峰、转捩区和可能的分离泡。

　　数模还体现了坐标驱动设计在协同工作中的价值。气动人员提供的型值点往往来自表格或计算程序，结构人员拿到曲线后，需要先检查点距是否均匀、首尾是否闭合、曲率是否连续，再进行实体化。若曲线存在折点或局部波浪，生成的曲面会在光照下出现凹凸，网格划分时也可能产生畸形单元。因此，建模时通常会保留基准平面、坐标点和拟合曲线，便于追溯外形来源；对关键弦线和前缘点建立参考，则能在装配中统一攻角定义，避免不同零件对安装角度的理解不一致。

　　在风洞或教学场景中，该模型可用于展示攻角变化对升力方向的影响：弦线与来流方向形成夹角，气流在前缘分流，沿上下表面重新在后缘汇合；小攻角范围内升力近似线性增加，超过临界攻角后上表面流动分离，阻力迅速上升。对于设备选型人员，理解翼型厚度与弯度也很重要：较厚翼型适合承载和内部布置管路、翼梁，较薄翼型有利于高速减阻，但结构刚度和加工难度需要同步权衡。

　　整体来看，该空气箔片数模抓住了气动构件从离散坐标到连续曲面的核心过程，几何关系清晰，轮廓特征典型。它既可以作为叶片、机翼、导流板等零件的外形基础，也能为流场分析、结构包覆、加工装夹和装配干涉检查提供明确边界。
