双螺栓连接弧形承力紧固连杆

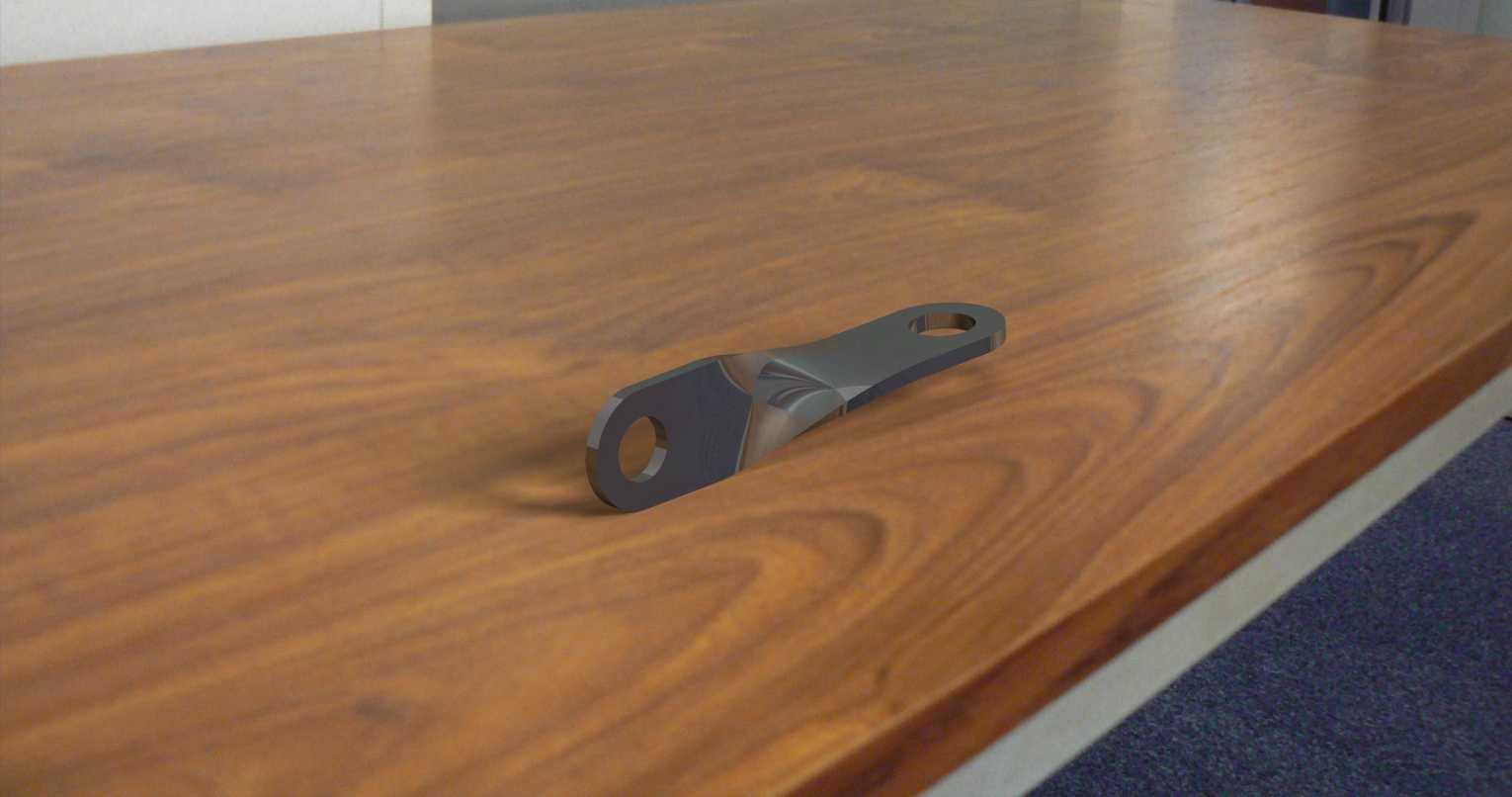

　　该零件属于机械连接系统中的双点位承力紧固构件，整体为两端带同轴螺栓过孔的异形连杆结构，核心作用是在两个间距固定的螺栓安装位之间建立刚性传力路径，同时通过中部弧形厚曲面的构型适配非平直安装基面，避免常规平直压板在曲面设备外壳、弧形机架段上出现的贴合间隙、局部应力集中问题。

　　从实际应用场景来看，这类构件多用于轻工装备的护板锁附、小型动力设备的壳体拉紧、工装夹具的侧向定位连接，以及需要跨距传力的钣金机架拼接工位：当两个螺栓安装点不在同一平面、或安装基面存在平缓弧度时，平直连接件无法同时贴合两个安装面，锁紧后会出现螺栓受附加弯矩、连接件翘曲变形的问题，该弧形连杆的曲面轮廓可以随安装基面的弧度自然贴合，锁紧后载荷沿杆身均匀传递，不会在孔位周边形成局部应力峰值。

　　结构设计上，零件两端的螺栓过孔采用沉孔构型，沉孔深度可完全容纳螺栓头部，锁紧后螺栓端面不突出零件表面，避免外部管线、操作人员剐蹭突出的螺栓头；两端孔位的中心距为核心安装边界尺寸，建模时优先锁定两孔轴线的平行度与中心距公差，杆身从两端孔位向中部平滑过渡，截面厚度随传力路径逐步变化：孔位周边区域厚度最大，用于承受螺栓锁紧的预紧压力，避免孔口压溃；中部杆段采用渐变厚曲面构型，既通过曲面弧度提升杆身的抗弯截面模量，又减少了不必要的材料冗余，整体重量比等厚度平直连杆降低约三成，同时刚性满足常规预紧力下的使用要求。

　　外形尺寸方面，零件整体长度由两端螺栓孔的中心距决定，宽度方向以孔位为最宽处，向中部逐步收窄后再平缓延展，所有外轮廓棱边均做圆角过渡，不存在尖锐应力集中角；安装边界需要预留的空间仅略大于零件外轮廓，两端孔位的内径适配常用的外六角螺栓或内六角螺栓，安装时将两个螺栓分别穿过两端过孔对位到基体螺纹孔，先预紧两个螺栓调整连杆位置，确认曲面与基面完全贴合后再按对角顺序锁紧，即可完成两个点位之间的刚性连接。

　　建模过程中，厚曲面的构建是核心难点：首先绘制两端孔位的中心定位草图，锁定孔距与孔位直径，再沿杆身的传力走向绘制多条控制截面，每个截面的厚度、宽度随受力需求渐变，通过边界混合生成连续的主曲面，之后对曲面进行加厚处理得到实体基础，再切除两端的螺栓过孔与沉孔结构，最后对所有棱边添加过渡圆角。整个建模过程需要保证曲面的曲率连续，避免出现曲面褶皱、局部壁厚突变的问题，否则后续生成工程图时会出现剖面线异常，实际加工后也会在壁厚突变位置出现应力断裂风险。这类连接件不需要配套额外的定位销，依靠两端螺栓的预紧摩擦力即可完成固定，拆装维护便捷，在小载荷的设备连接场景中可以替代定制焊接支架，减少现场焊接的工作量，同时零件本身为一体化成型结构，没有拼接焊缝，长期受振动载荷也不会出现焊缝开裂的失效问题。
