工业传动滚子链条闭环装配结构

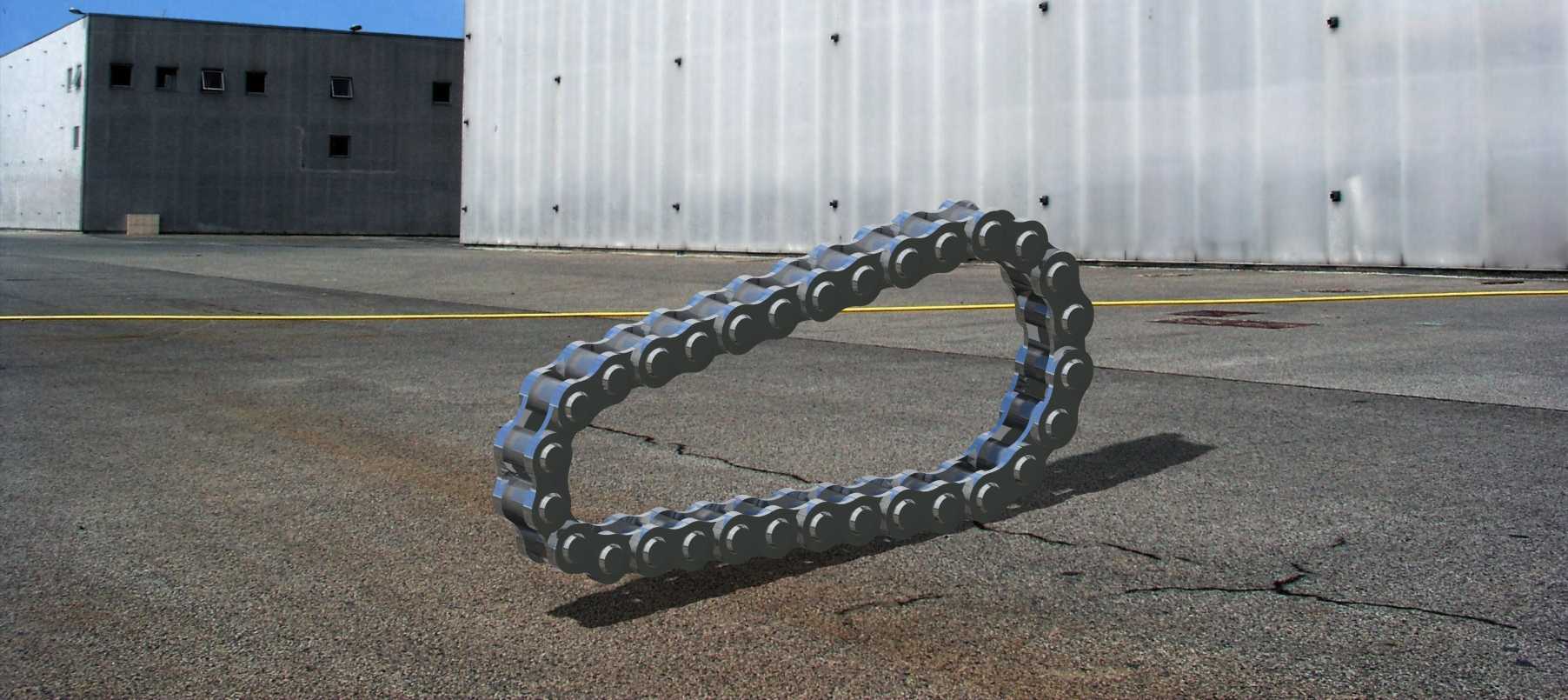

　　这套链条结构围绕常见的滚子链传动场景展开，整体由内链节、外链节、销轴、套筒、滚子以及链板依次串联形成闭环，适合在输送设备、农机、摩托车、机床辅机、包装线和各类需要远距离传递动力的机构中使用。链条的核心价值不在于单件外形，而在于多节链节之间的铰接关系：相邻链节通过销轴与套筒形成可转动副，滚子在套筒外侧自由转动，啮合链轮时可降低摩擦并补偿少量位置偏差。

　　从实际布置看，闭环链条通常跨接在两个或多个链轮之间，主动链轮带动链节逐齿啮合，从动链轮再把扭矩输出到工作轴。与带传动相比，链条不存在明显弹性滑动，速比保持更稳定；与齿轮传动相比，它对中心距的适应范围更大，轴系布局更灵活。现场设计时，先要确定链轮齿数、节距、排数和中心距，再反推链节数量。链节总数宜结合张紧调节量校核，闭环过长会造成松边垂度过大，过短则会增加装配难度并使销轴承受额外预拉力。

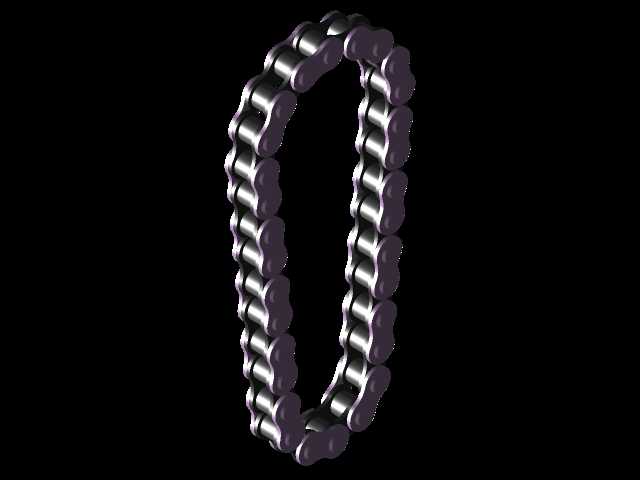

　　模型在结构表达上保留了链板的重复排列和链节之间的转动间隙。内链板与套筒、外链板与销轴之间属于固定配合区域，套筒与销轴、滚子与套筒之间则保留相对运动关系。做运动仿真时，不能把整根链条当成单一刚体处理，否则无法反映绕入链轮、脱离链轮以及直线段张紧的真实状态。较合理的做法是按单节建立装配关系，让每一处铰接点承担旋转自由度，再通过链轮齿廓与滚子的接触约束驱动整链运行。这样可以观察多边形效应带来的速度波动，也能检查链节在紧边、松边和包角区域的姿态变化。

　　外形尺寸方面，链条的关键边界包括节距、内节内宽、滚子外径、链板厚度、销轴长度以及闭环周长方向的包络空间。节距决定链条与链轮齿距的匹配关系，也直接影响承载能力和运行平稳性；内节内宽关系到链轮齿厚和侧向导向；滚子外径则影响齿沟圆弧和啮合接触位置。安装时，两轴平行度需要重点控制，若链轮偏斜，链条会在运行中偏向一侧，造成链板擦齿、销轴偏磨和早期失效。链轮中心平面应尽量重合，张紧机构通常布置在松边，可采用张紧轮、偏心轴承座或可调滑槽实现。

　　在输送线应用中，链条除了传递动力，还常通过附件链板承载工装板、治具或物料。此时链板上的安装孔位、附件高度和相邻节距会影响工件定位精度；在高速传动场景中，则更关注瞬时链速波动、冲击噪声和润滑条件。滚子进入齿槽瞬间会产生接触冲击，节距越大、转速越高，冲击越明显，因此高速机构倾向选用小节距多排链，低速重载场合则可选择较大节距并加强链轮齿面硬度。

　　设计思路上，这套闭环结构强调可装配性与运动真实性的统一。链板外形并非装饰件，其板高、端部圆弧和孔间距都要服从抗拉、铰接和链轮避让要求。销轴端部需要考虑止动方式，链节闭合处通常设置可拆卸链节，便于维护时更换。润滑路径应覆盖销轴与套筒、套筒与滚子两类摩擦面，闭式传动可采用油浴或滴油，开式低速设备则需定期补脂并检查尘粒磨损。

　　建模时还要预留周边安全边界：链条紧边受拉后会趋于直线，松边在自重下产生垂度，外围护罩不能按静止理想圆弧贴得过近；链轮附近应保留啮入和啮出空间，避免机架横梁干涉滚子运动。对于多链轮换向布局，每个包角处都要校核链条弯曲方向和链板侧向间隙。通过这种逐节铰接、按齿啮合、按边界校核的方式，链条模型不仅能展示外观，更能服务于传动方案验证、张紧结构设计和设备维护判断。
