带环形肋条的球面结构创意摆件

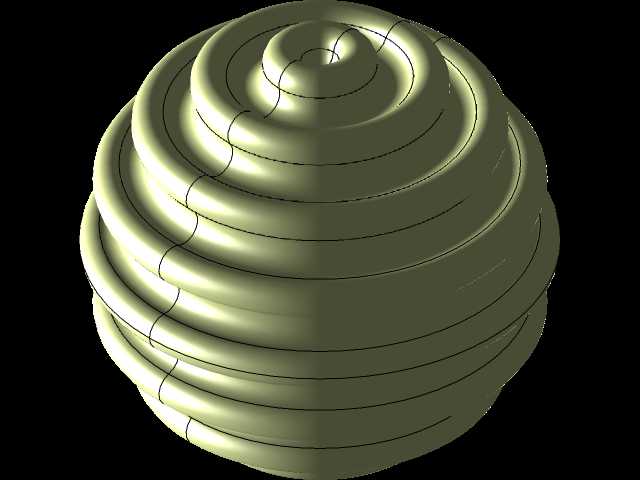

　　这类带环形肋条的球面结构，最初的设计出发点是解决纯光滑球面摆件放置时易打滑、视觉层次感弱的问题，在做结构推演的时候，没有采用常规的表面刻线或者附加底座的方案，而是直接在球面本体上做等距环形肋的一体化成型设计，肋条的走向完全沿着球面的回转母线排布，保证每一圈肋的截面轮廓一致，不会出现曲面衔接处的曲率突变。从实际应用场景来看，这类结构既可以作为桌面工业风装饰摆件，也可以作为触觉训练用的握持构件，肋条的凸起高度控制在3mm左右，刚好能在握持时提供足够的静摩擦力，不会因为球面本身的弧面特性出现脱手的情况，同时肋条的间距设置为8mm，符合成年人手指指腹的触感间距，握持时每根手指都能卡入肋条间隙，受力分布更均匀。做曲面建模的时候，

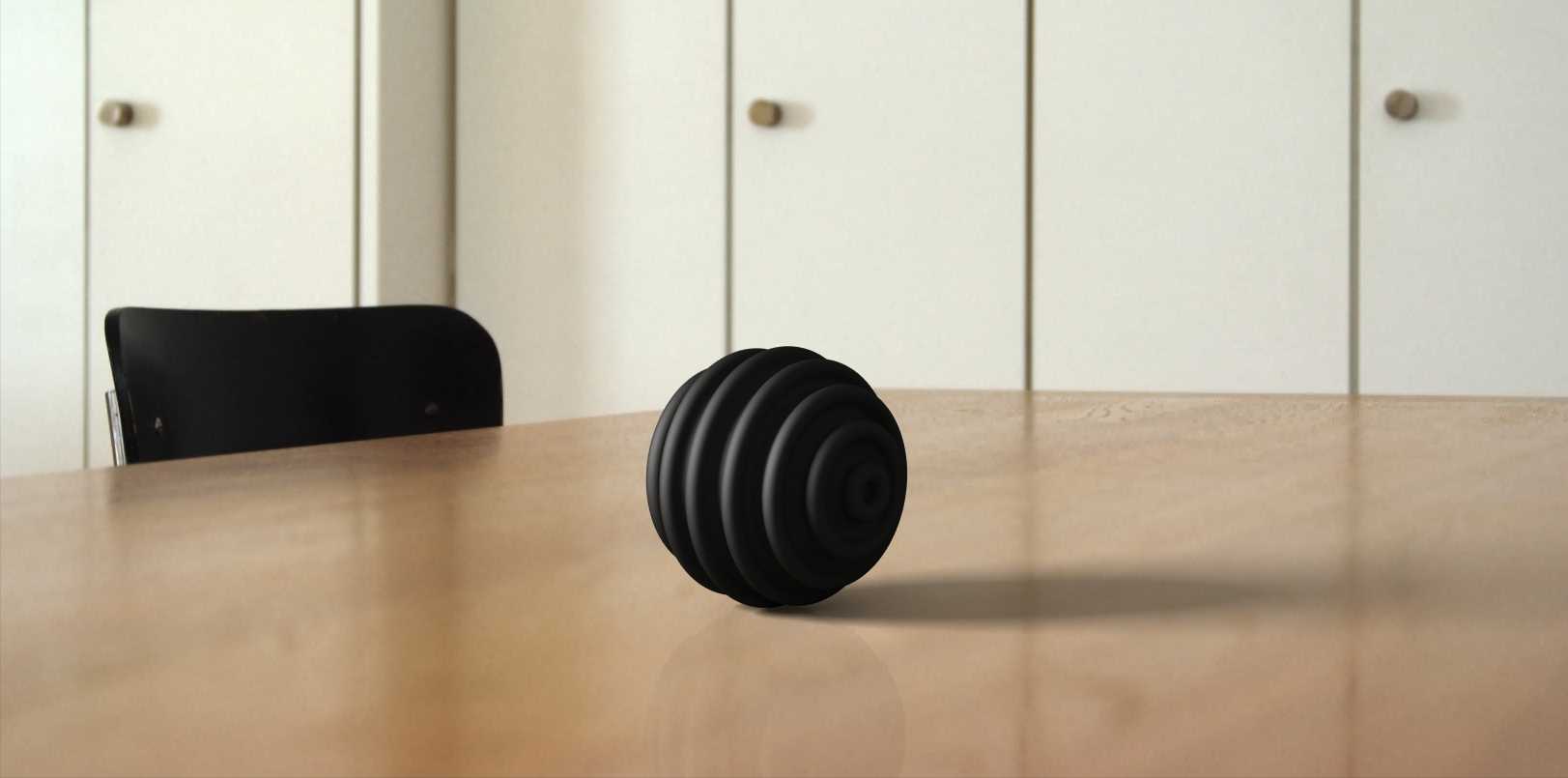

　　核心是把控旋转曲面的轮廓线精度，先绘制半侧的带肋截面轮廓，轮廓线上的每一段肋条都做R0.5的圆角过渡，避免应力集中，哪怕是作为摆件使用，一体化的圆角过渡也能避免日常挪动时的磕碰划伤，旋转轴的定位要完全和球面的中心轴线重合，否则旋转生成的实体会出现壁厚不均的问题，尤其是肋条根部的厚度，要和球面本体的壁厚保持1.2:1的比例，防止注塑或者3D打印成型时出现缩痕。外形尺寸上，整体球体直径控制在80mm，属于单手握持的舒适尺寸，放置在桌面时的接触点是最下方一圈肋条的最低点，不需要额外附加底座就能稳定放置，接触环的直径为22mm，经过重心校核，整体重心落在球体几何中心下方2mm的位置，哪怕受到轻微的横向触碰，也能依靠环形肋的接触边自动回稳，

　　不会出现滚落的情况。安装边界方面，因为本身是一体化成型的单体结构，不需要额外的装配连接件，若要作为设备上的握持旋钮使用，只需要在球体中心预留直径10mm的轴孔，轴孔的深度设置为25mm，配合平键槽就能完成和转轴的固定，肋条的存在也能让旋钮操作时的扭矩传递更稳定，不需要额外做滚花处理，环形肋的摩擦力比常规的网纹滚花更易清洁，缝隙里的积灰用毛刷就能快速清理，不会像网纹滚花那样残留污渍。在做结构校验的时候，特意做了1.2米高度的自由跌落模拟，跌落接触点选在肋条凸起位置和球面光滑位置两个极端工况，肋条根部的圆角过渡能有效分散冲击应力，不会出现肋条断裂的情况，球面本体的壁厚设置为4mm，既保证了整体的结构强度，也不会让整体重量过大，

　　作为桌面摆件时的整体重量控制在180g左右，挪动时不会有过重的累赘感，作为握持构件使用时也能提供足够的操作实感。曲面的光顺度处理上，每一圈肋条和球面本体的衔接处都做了G2连续处理，不会出现肉眼可见的棱线，光影反射下的曲面过渡自然，不会因为肋条的存在破坏整体的球面视觉完整性，肋条的凸起高度从球体赤道位置向两极逐渐递减，到两极位置时肋条和球面完全融合，既保证了赤道位置握持区的摩擦力足够，也让两极位置的曲面保持流畅，不会出现突兀的结构断点。
