弯弧承重挂钩曲面结构造型设计

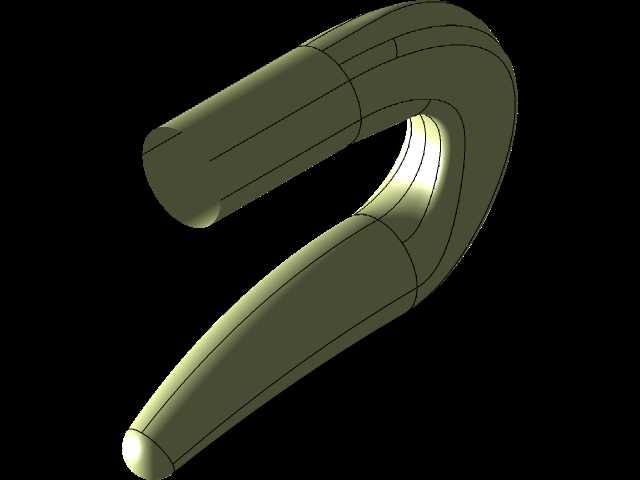

　　弯弧钩体在日常吊装、工位物料挂放、工装辅具配套里属于很常见的受力小件，看似结构简单，真正落到三维结构设计时，曲面过渡和截面变化直接决定后续受力表现。这个钩件采用连续弯折的长杆式构型，两端为平直圆柱段，中间通过大曲率圆弧顺滑衔接，整体没有突兀的棱角转折，也不存在截面突然收窄的薄弱位置。从实际使用场景来看，这类钩体既可以作为车间工位的临时挂具，悬挂轻型工装、线缆束、小型工具袋，也可以配套在小型牵引、吊挂机构里作为末端连接件，部分轻工输送线侧边的物料挂位、仓储货架的附加挂点，也会用到同构型的弯弧钩。

　　设计这类钩件时，最先要明确的不是外观弧度，而是两端直段的安装边界。两端圆柱段分别承担不同的配合作用：一端可作为插入端，穿入配套支座、挂板或者机架预设的通孔内，通过销轴、焊接或者螺纹锁紧完成固定；另一端作为承力接触段，挂放绳索、吊环或者待悬挂工件的挂孔。建模过程中要先梳理中心轨迹线，直段长度需要根据实际安装空间预留足够的配合余量，若插入端过短，挂载后容易出现摆动甚至脱出；若直段过长，又会额外占用周边设备空间，在紧凑工位里和相邻管线、操作面发生干涉。中间弯弧段的曲率半径不能仅凭视觉效果设定，半径过小会让弯折内侧产生应力集中，受拉时内侧表层容易出现微裂纹，长期交变载荷下疲劳风险明显升高；半径过大则会让钩体整体开口跨度增加，挂取小件时容易滑脱，也会无谓占用更多安装空间。

　　截面设计上，整个钩体采用等直径圆截面作为基础，圆截面在任意径向方向的抗弯性能一致，挂载时无论载荷从哪个侧向施加，都不会出现某一个方向抗弯模量不足的问题。曲面构建阶段以多段截面沿中心引导线扫掠为核心思路，先把两端直段的中心轴线和中间弯弧的样条曲线做连续相切约束，保证引导线在直段与弧段交接位置G1连续，再将圆形截面沿引导线做扫略成型。扫掠过程中需要重点控制截面的方向扭转，若截面沿弧线发生不必要的自转，最终生成的实体会出现局部曲面褶皱、壁厚不均的问题，后续导入工程图出剖面或者导入仿真模块做网格划分时，畸形面会大幅增加网格修复工作量。

　　从受力逻辑来看，挂载载荷作用在钩体弯弧内侧时，力流会从接触位置沿弧形杆身向两端固定端传递，顺滑的曲面过渡可以让力流沿杆身均匀扩散，避免在折角位置形成应力峰值。设计时还要校核钩体开口的净空尺寸，开口宽度需要匹配常用吊环、绳索挂扣的规格，既要保证挂取操作时工件可以顺利滑入钩内，也要保证挂载后挂扣不会在晃动中从开口处滑出。杆身直径的选取需要结合额定挂载重量核算，直径过小会导致弯弧段挠曲变形量过大，使用后出现永久塑性变形；直径过大则会让钩件整体重量上升，材料成本增加，安装到轻量化工位架上时还会额外增加支座的承载负担。

　　安装边界层面，固定端的配合公差需要和配套支座孔保持匹配，若采用销轴铰接方案，固定端圆柱面需要预留销轴穿孔的位置，孔轴线要和钩体弯弧所在平面保持垂直，保证挂载时钩体可以在受力平面内小幅自适应转动，避免侧向附加弯矩；若采用焊接固定方案，直段插入支座的长度需要满足焊缝的受力要求，焊接位置要避开弯弧应力最高的弧段区域，防止焊接热影响区叠加高应力导致构件失效。整个模型的曲面构建逻辑也体现了曲线基础在异型构件设计里的作用，只有先把中心引导线的曲率、相切关系梳理顺畅，后续生成的实体才能同时满足结构受力、加工制造和现场安装的多重要求，加工阶段这类等截面弯弧钩可以直接采用圆棒料弯折成型，曲面顺滑的三维数模也可以直接导出为折弯加工的参考轨迹，减少试制阶段的反复修模工作量。
