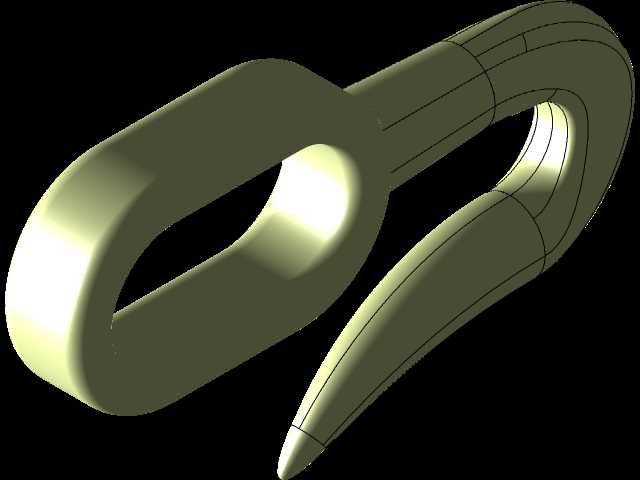

多截面曲面成型一体式起重连接链钩

　　在车间物料转运、港口集装箱装卸、户外设备吊装等高频重载作业场景里，链钩是串联起重链条与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，哪怕局部应力集中系数超出许用范围，都可能在交变载荷长期作用下引发断裂失效，造成不可逆的作业事故。这款链钩采用一体式无焊缝结构设计，没有传统焊接链钩存在的热影响区强度下降、焊缝余高引发应力集中的先天缺陷，整体通过多截面曲面连续过渡成型，从链环连接端到钩尖承载段的截面变化完全贴合受力传递路径，不会出现截面突变带来的应力陡增问题。从实际安装适配维度看，链钩的环孔段内轮廓做了圆弧修型处理，能够适配对应规格的标准起重链条，环孔与链环的接触区域为面接触而非线接触，可大幅降低接触应力，

　　避免长期使用过程中链环与钩体互相磨损出现的咬合、卡滞问题；钩体的弯曲段曲率经过反复校核，既保证了足够的钩口开度，方便作业人员快速挂入吊点、卸除载荷，又控制了钩体的整体外廓尺寸，不会因为曲率过大导致钩体自重过高，增加起重设备的无效载荷。设计过程中没有采用常规的等截面杆体折弯思路，而是沿着钩体的受力路径划分了十余个控制截面，每个截面的轮廓尺寸都根据该位置的弯矩、拉力载荷计算结果确定：靠近环孔的连接段主要承受链条传递的轴向拉力，截面采用近似椭圆的加厚设计，保证轴向抗拉强度；中间弯曲段同时承受拉力与弯矩复合作用，截面的中性层位置做了局部加厚，提升抗弯截面模量；钩尖段主要承担吊点的防脱限位作用，截面逐步收窄，

　　既保证钩尖能够顺利插入各类吊点的挂孔，又通过曲面过渡避免钩尖出现应力集中导致的变形、断裂。实际作业中，这类链钩可适配手动葫芦、电动葫芦、桥式起重机等多种起重设备，既可以单独作为吊具末端连接件使用，也可以配合卸扣、吊环组成组合吊具，适配不同规格的被吊物。在安装边界上，钩体的环孔内径与对应规格链条的链环外径保持合理间隙，既不会因为间隙过小导致链环转动卡滞，也不会因为间隙过大造成吊装过程中钩体晃动幅度过大，影响吊装对位精度；钩口的开度尺寸经过匹配设计，能够覆盖常规吊耳、吊装孔的挂入需求，不需要额外加装过渡连接件即可完成挂接。从结构细节看，钩体所有的棱边位置都做了圆角过渡处理，没有尖锐的加工棱角，一方面可以避免作业过程中棱角划伤操作人员、

　　割损吊装带，另一方面也能消除棱角位置的应力集中点，提升构件的疲劳寿命。在受力性能层面，这种多截面曲面成型的结构相比传统等截面折弯链钩，在相同自重下的承载能力可提升15%以上，同时应力分布更均匀，长期承受交变载荷时的疲劳寿命更长，不会出现局部位置提前出现疲劳裂纹的问题。针对不同的作业场景，这类链钩的表面可根据需求做不同的表面处理，比如用于户外潮湿环境时可做镀锌防锈处理，用于化工腐蚀环境时可做喷涂防腐涂层处理，基体的曲面结构不会因为表面处理出现积液、涂层厚度不均的问题。在三维建模过程中，采用多截面曲面的成型方法能够精准控制每个位置的截面轮廓，保证设计意图的完整落地，建模时所有的曲面连接都保持G2连续，不会出现曲面折痕，后续导入有限元分析软件时能够生成质量更高的网格，提升应力仿真的计算精度，为后续的结构优化、强度校核提供准确的模型基础。需要注意的是，这类链钩在实际使用时需要匹配对应载荷等级的链条，不能超载荷使用，同时要定期检查钩体的磨损、变形情况，尤其是钩尖段与弯曲段的磨损量，当磨损量超过许用值时需要及时更换，避免引发安全事故。
