商用厨房油炸锅滤油支架结构设计

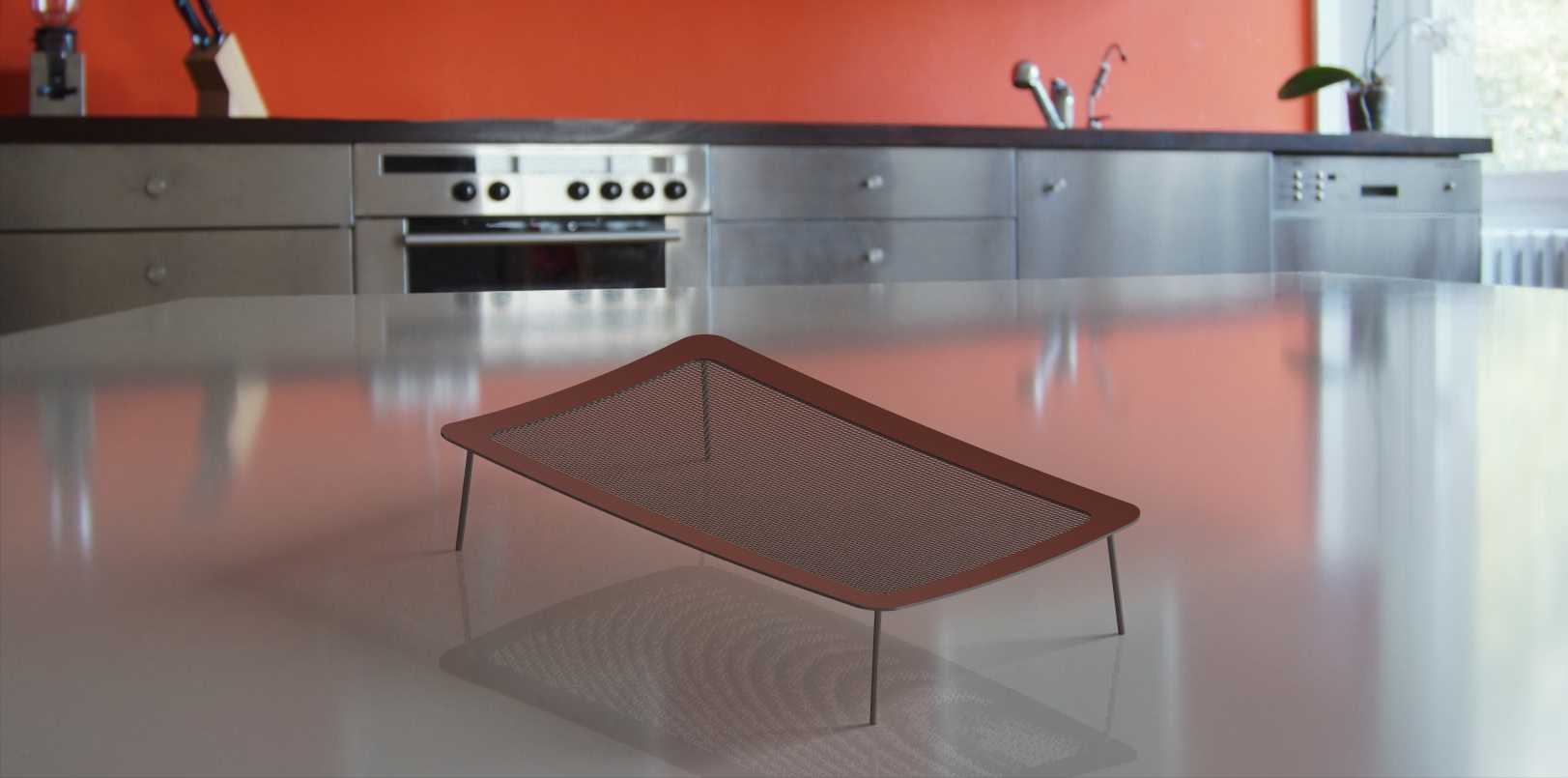

　　在餐饮后厨的热加工区域，油炸工序长期面临油渣沉积、热油过滤操作不便、操作人员近距离接触高温油面易被飞溅油滴烫伤的痛点，这套滤油支架结构正是针对商用油炸锅的配套滤油作业场景开发，可直接架设在炸锅锅沿或者接油容器上方，完成炸制食材后的油渣筛分、余油回流收集作业，替代传统手持漏勺长时间举持过滤的操作模式，大幅降低后厨操作人员的劳动强度。从结构组成来看，整套支架分为上部承托网面、围边框架、四根细支撑腿三个核心部分，上部网面采用细密金属网格构型，网格开孔尺寸经过匹配油炸食材残渣的粒径设定，既可以拦截面渣、食材碎屑、焦糊油渣，又能让热油快速透网向下回流，不会出现油液在网面积存漫流的问题。网面整体采用微凹的弧面下沉设计，并非完全水平的平面结构，当带渣的热油倾倒在网面中心区域时，油液会顺着微凹的弧度向四周均匀分散，避免集中在单点冲开网孔导致大颗粒残渣直接漏下，同时下沉的容渣空间可以临时存放过滤出来的油渣，单次作业可容纳常规一锅炸油产生的全部残渣，不需要中途停机清理网面。外围的围边框架采用圆角矩形的闭合构型，边框截面做了加厚处理，一方面为整张细密网面提供张紧支撑，避免网面在承受热油和油渣重量时出现中部塌陷变形，另一方面圆角过渡的边框没有尖锐棱角，操作人员在挪动支架、清理残渣时不会被边角划伤，符合厨房设备的安全设计要求。四根支撑腿采用细金属圆杆弯折成型，从框架四角位置向外微斜撑开，而非垂直向下布置，这种外撇的支腿构型可以大幅提升支架的支撑稳定性，

　　当网面承受满载油渣和热油的载荷时，支腿底部形成的支撑跨度大于上部框架的外形尺寸，抗侧翻能力显著提升，即使操作人员不小心磕碰支架侧边，也不容易出现支架倾翻、热油洒漏的危险。支腿的底部做了平头磨边处理，不会刮花操作台台面，也可以在支腿底端选配防滑耐热橡胶套，进一步增大和不锈钢台面、锅沿接触面的摩擦力，同时避免金属支腿和高温锅体直接接触出现导热过快的问题。在安装边界和尺寸适配层面，这套支架的整体外轮廓尺寸按照主流商用炸锅的锅口宽度、后厨标准接油桶的上口尺寸做了兼容设计，支腿的撑开跨度可以同时适配30厘米至40厘米区间的容器开口，不需要额外加装转接件就可以直接架设在不同规格的炸锅、储油桶上方。网面距离支撑平面的架空高度经过合理设定，

　　下方预留出足够的容油空间，过滤下来的热油可以直接滴入下方容器，不会出现油面没过网面导致滤渣重新浸泡在油里的情况。设计过程中首先围绕滤油作业的操作动线展开，传统滤油操作需要操作人员一手持盛油容器、一手持漏勺，双手同时承受载荷，长时间操作手臂劳损概率很高，这套支架将漏勺的承托功能转化为静置支撑的工作台形式，操作人员只需要将炸制完成的食材连带热油倾倒在网面上，或者将炸锅内的陈油缓慢舀到网面，即可自动完成渣油分离，全程不需要手持承重。网面的倾斜弧度经过多次实操验证，弧度过大时油液会快速向最低点汇聚，冲力过大容易导致残渣堵塞网孔，弧度过小则油液流动速度过慢，滤油作业耗时过长，最终选定的微凹曲率可以让油液在3至5秒内完成透网回流，油渣全部截留在网面中部。框架和支腿的连接位置采用满焊打磨处理，没有焊接缝隙残留的卫生死角，后厨使用后可以直接放入热水池配合清洁剂冲洗，残渣和油污不会卡在连接缝隙里滋生细菌，满足食品加工区域的卫生清洁要求。材质选型上整体采用食品级不锈钢材质，可长期接触高温食用油，不会出现锈蚀、变形、有害物质析出的问题，框架的边框厚度在保证结构刚性的前提下尽可能控制自重，单套支架重量较轻，操作人员单手即可挪动转移，不会增加额外的操作负担。在实际后厨场景中，这套支架既可以在油炸作业过程中临时放置刚出锅的炸物，让食材表面附着的余油顺着网面滴回炸锅，减少食用油的无谓消耗，也可以在每日收档过滤陈油时，作为 standalone 的滤油工位使用，

　　把炸锅内全部用过的热油经过网面过滤到储油桶内，拦截全部焦糊残渣，延长食用油的重复使用寿命。支腿的外撇角度经过受力校核，当网面中心施加最大额定载荷时，单根支腿的压应力远低于不锈钢材料的许用应力，长期反复使用不会出现支腿弯折、框架变形的问题，网面的网格丝径也做了加粗处理，频繁用钢丝刷清理网面堵塞残渣时，不会出现网丝断裂、网格松脱的情况。和传统的手持式大漏勺相比，这种支架式滤油结构的作业面积更大，过滤效率提升数倍，不需要操作人员全程手扶，倾倒热油时操作人员的手部可以远离高温油面，大幅降低热油飞溅烫伤的安全风险，整体结构没有复杂的活动部件，不存在传动件卡死、密封件老化的故障点，日常维护只需要常规清洗即可，非常适合中式餐饮后厨、西式快餐门店、食品加工小作坊的油炸工序配套使用。
