旋钮式旋转开关曲面结构造型

　　这个旋转开关的建模重点不在复杂装配，而在操作端曲面的连续过渡、握持边界和安装接口的协调。外观主体采用近似圆盘加弧面凸起的旋钮形态，正面通过大面曲率变化形成手指施力区域，侧面保留多层环形台阶，既可以作为旋转时的触感定位，也能在装配时与面板、密封圈或装饰环形成明确分界。

　　从实际使用场景看，这类旋钮常见于控制面板、仪器设备、机电柜体和小型操作终端，操作者通过转动旋钮切换档位、调节参数或接通不同回路。与平面按键相比，旋转操作更适合多档位选择，转动角度与档位之间可以建立稳定对应关系；手指不需要精确点击某一个小区域，只需捏住旋钮外缘做圆周运动，因此在戴手套、视线受限或设备振动环境下仍有较好的可操作性。

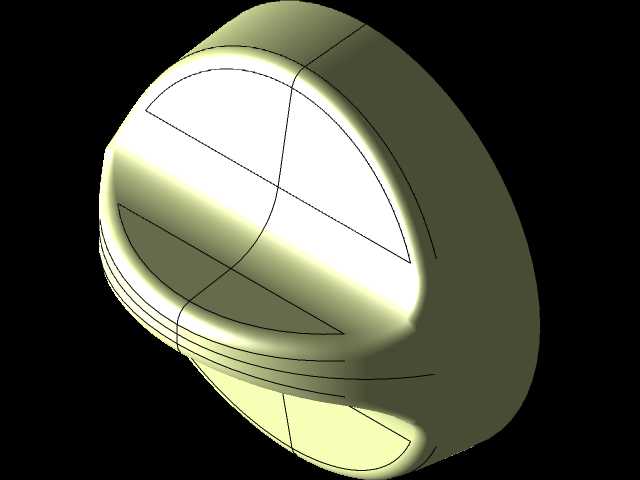

　　曲面处理是该件的核心。模型顶部不是简单圆柱加盖板，而是由多段顺滑曲面拼接而成：中央区域略高，向四周逐渐压低，边缘再通过圆角收束到侧壁。这样的形态一方面减少尖锐棱线，避免清洁积尘和握持硌手；另一方面让光线沿曲面形成连续高光，便于在外观评审中判断面的连续性。建模时需要控制主轮廓线、截面线和过渡边界的相切关系，若某一段曲率突变，渲染图中会出现明显折痕，实物注塑或机加工后也会表现为不顺眼的棱面。

　　侧壁的环形线条不能只按装饰理解。靠近下端的多层台阶可用于限制旋钮装入面板后的外露高度，也可作为卡扣、压环或防尘圈的配合位置。旋钮底部通常需要与转轴、D形孔、扁位孔或齿形连接结构配合，以保证转动时不打滑。虽然当前展示重点是外部曲面，但在结构深化时必须把内部连接孔、止转面、顶丝孔或卡爪空间一并考虑，否则外观完成后再反推内部，容易出现壁厚不均、根部干涉或拆装空间不足。

　　安装边界方面，旋钮外径决定面板开孔周围的最小操作间距。若多个旋钮并排布置，中心距不能只按外径相加，还要预留手指转动和避让相邻控件的空间；旋钮高度则影响面板外侧突出量，过高会增加误碰风险，过低又不利于抓握。对于台式设备，旋钮可适当增加高度和侧面摩擦纹理；对于嵌入式柜面或移动设备，则应压低外形，使外缘尽量贴近面板，减少运输和擦拭过程中的钩挂。

　　功能特性上，旋转开关的操作反馈来自内部定位机构与外部旋钮形态的共同作用。外部曲面负责传递扭矩，边缘台阶和粗糙纹理负责防滑，内部限位结构则决定旋转角度、档位数量和止挡位置。设计时应让手指施力方向尽量接近旋钮切线方向，避免把主要受力放在顶部薄壳区域。若旋钮直径较大，侧壁需要足够壁厚支撑扭转；若外形较薄，则应增加内部轮毂和加强筋，把扭矩从外圆周传递到中心转轴。

　　材料与工艺也会影响曲面建模方式。小批量金属件可采用铝合金加工，外观面通过阳极氧化或喷砂表现连续曲面；塑料件多采用注塑成型，需考虑拔模斜度、分型线位置和圆角半径。外表面若追求高光质感，圆角和曲面连续性要求更高；若采用哑光纹理，则轻微曲率变化不明显，但分型面和碰穿位置仍要避开经常握持的区域。

　　整体来看，该模型适合作为开关操作件外观曲面、人机交互旋钮和面板控制部件的结构参考。工程落地时，需要在外观曲面、内部转轴连接、面板安装间隙、档位限位和手指操作空间之间反复校核，使造型既保持顺滑完整，又能承担真实旋转操作中的扭矩与装配约束。
