V型八缸内燃机动力传动总成结构

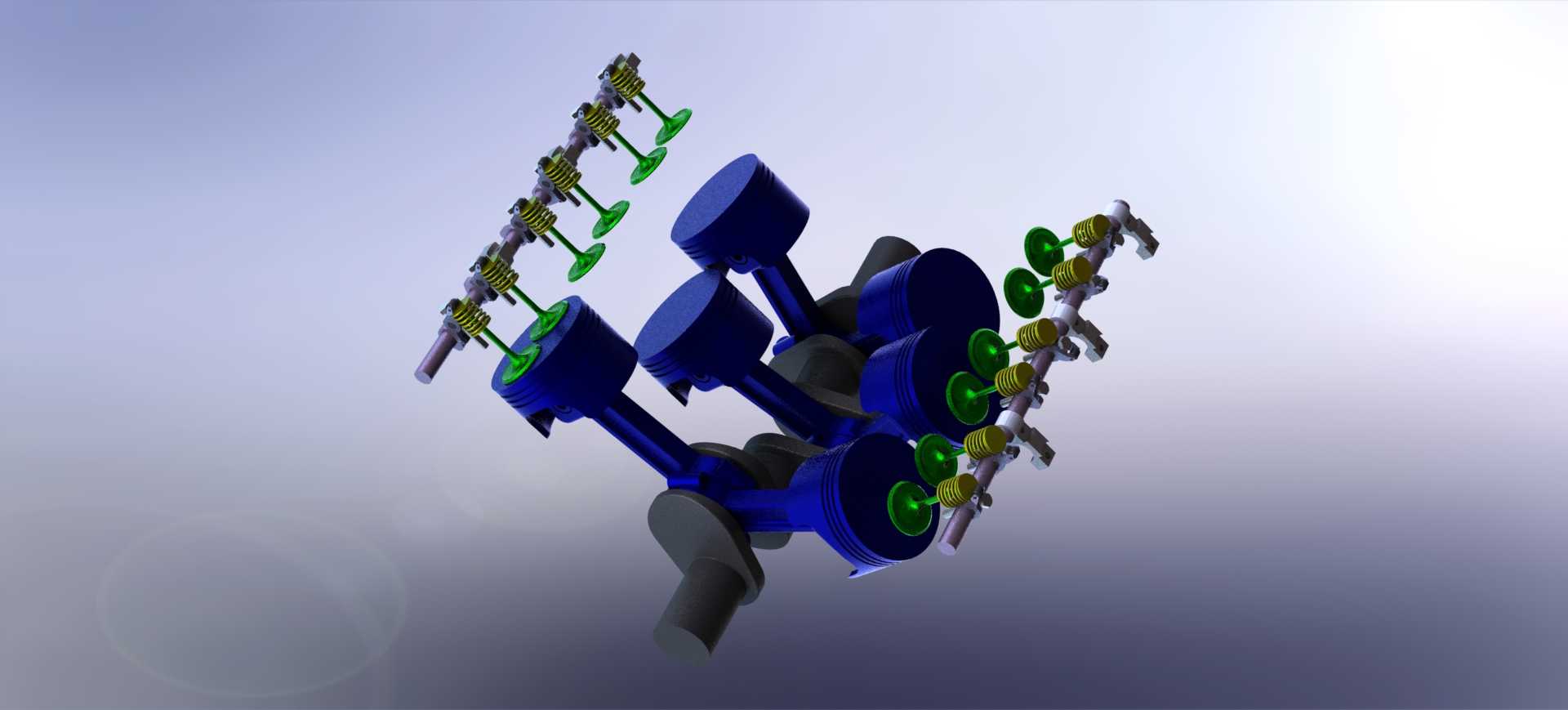

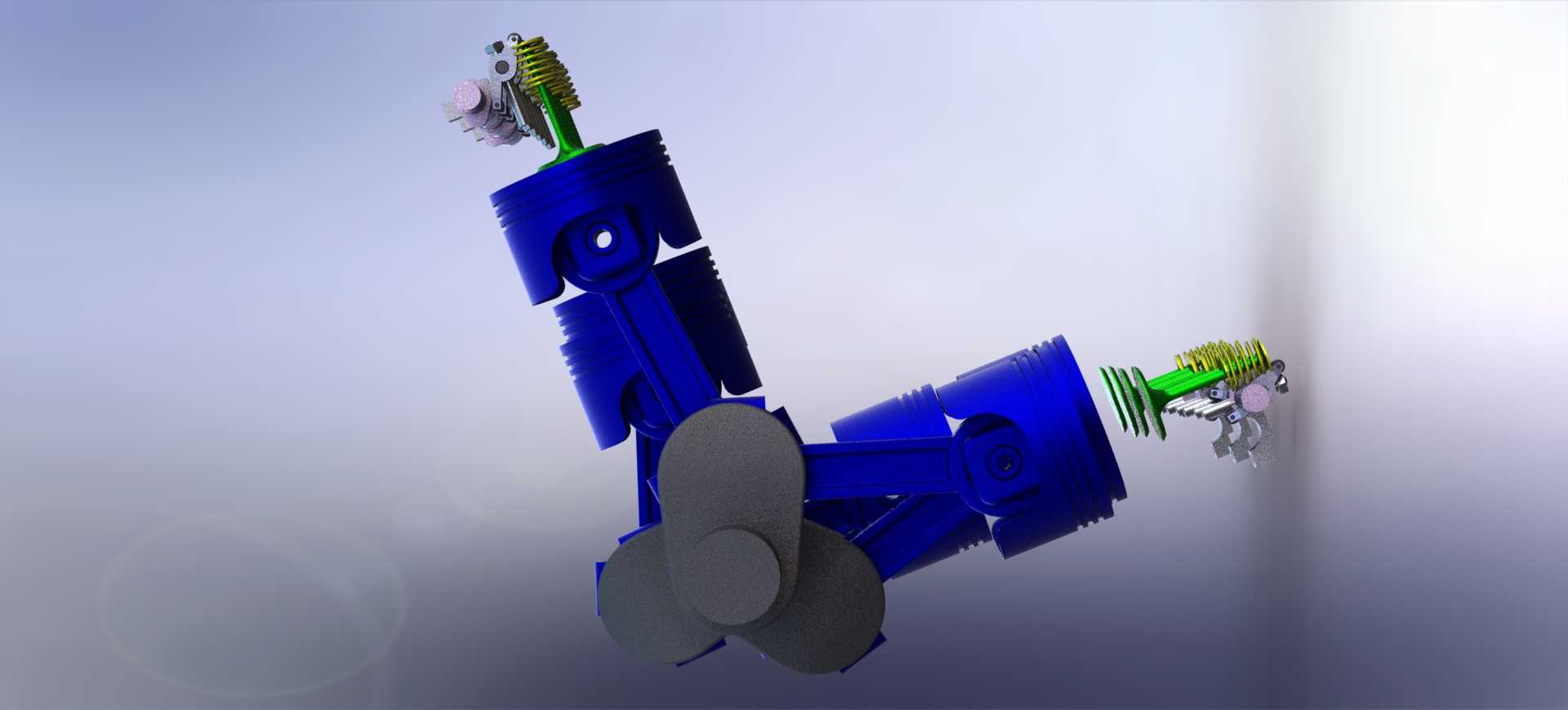

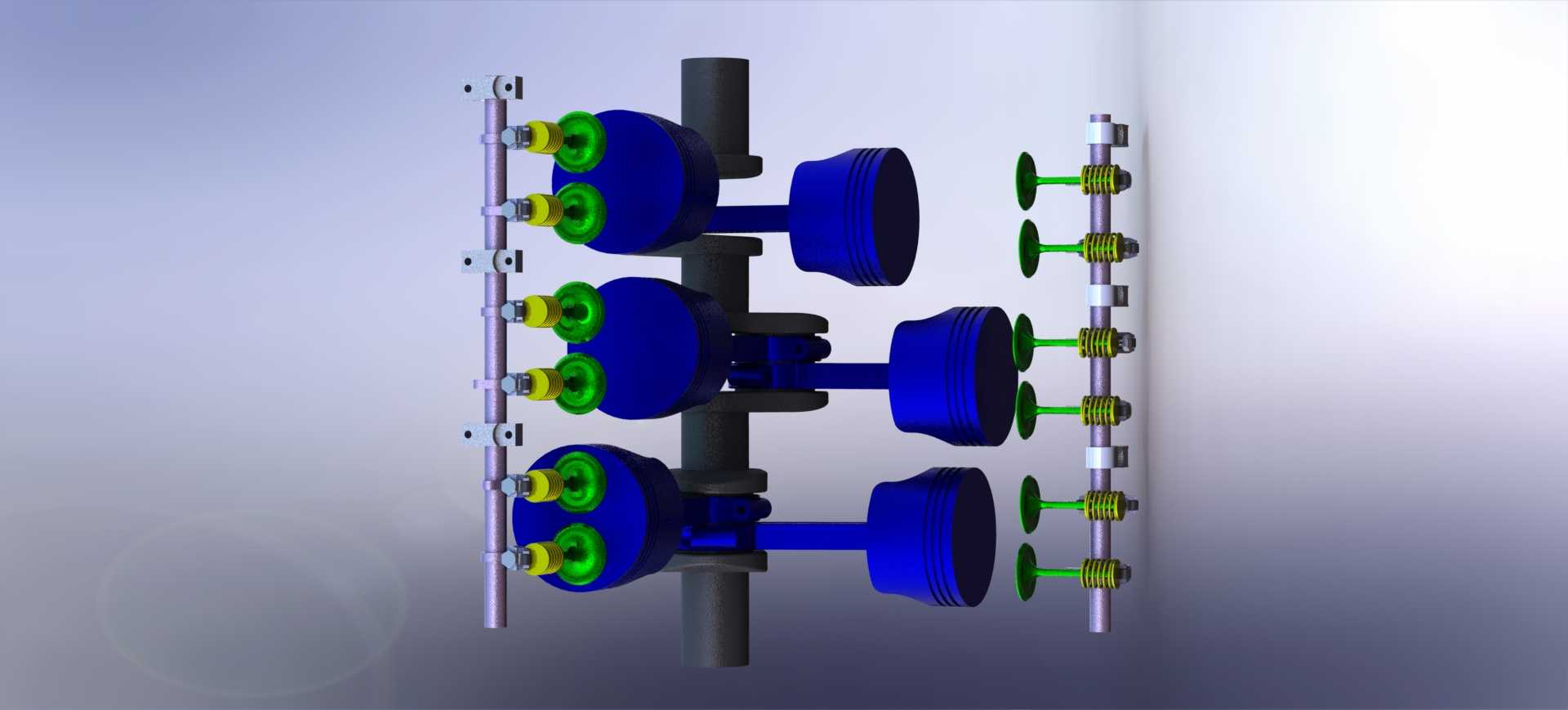

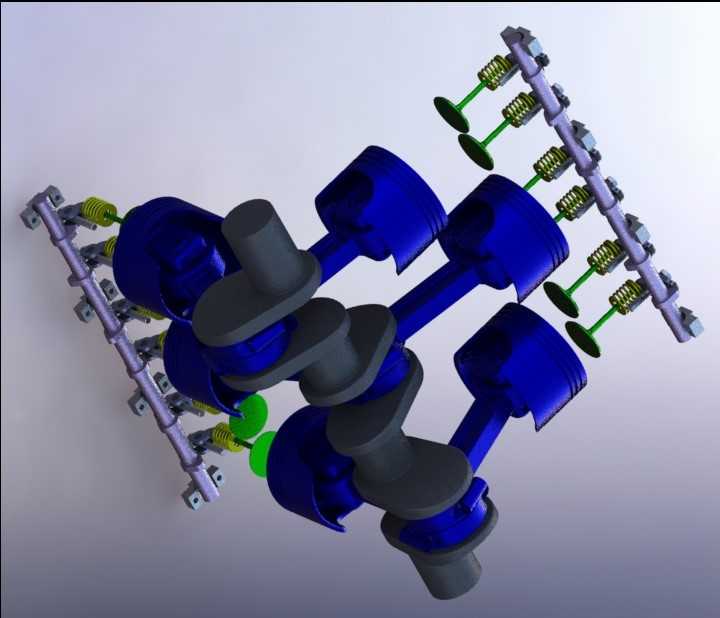

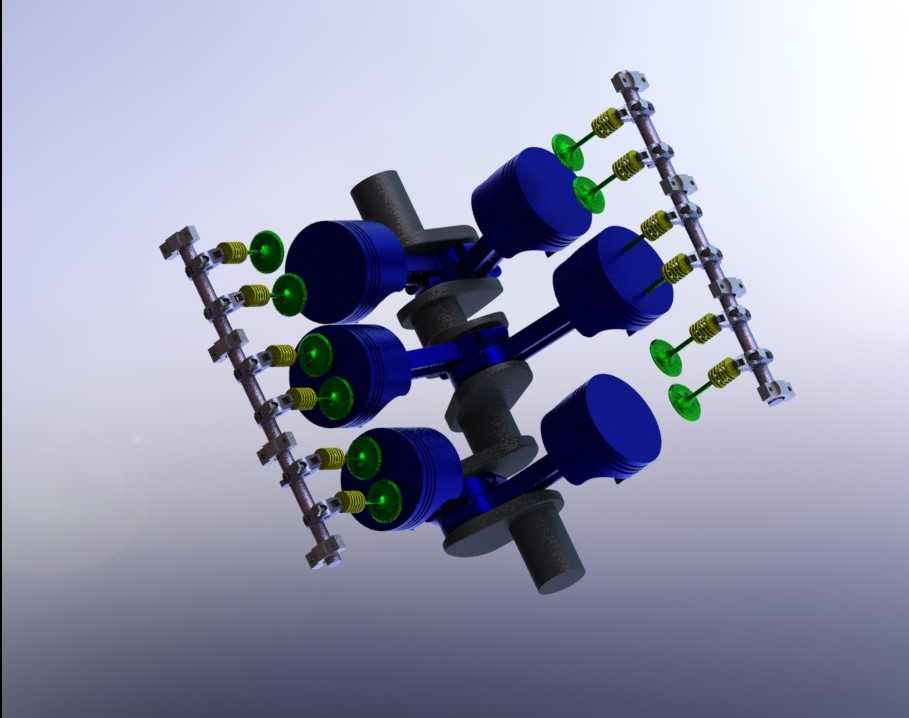

　　这套三维结构呈现的是一台V型八缸内燃机的核心动力传动部分，建模时把曲柄连杆机构与顶置配气机构完整拆开表达，能够清楚看到两侧呈夹角布置的缸体、八组活塞连杆、整体式曲轴以及进排气门组件的空间对应关系。从整车布置角度看，这类V8动力总成多用于纵置后驱或四驱平台，机舱横向宽度受V型夹角约束，两侧缸盖分别向左右上方展开，曲轴中心线位于V型夹角的对称面上，输出端朝向变速器一侧。

　　实际工程中，动力传动链的起点是燃烧做功：混合气在气缸内燃烧膨胀，推动活塞沿缸筒做往复直线运动，活塞销把载荷传给连杆，连杆大头再驱动曲轴曲柄销，将直线运动转化为旋转运动。模型里八只活塞分成两列，错拐相位按照四冲程V8的发火顺序布置，相邻曲柄销之间存在特定夹角，目的是让各缸做功冲程均匀错开，降低输出转矩波动。曲轴前端通常驱动正时系统、水泵与附件轮系，后端则通过飞轮对接离合器或液力变矩器，把动力送入变速器。

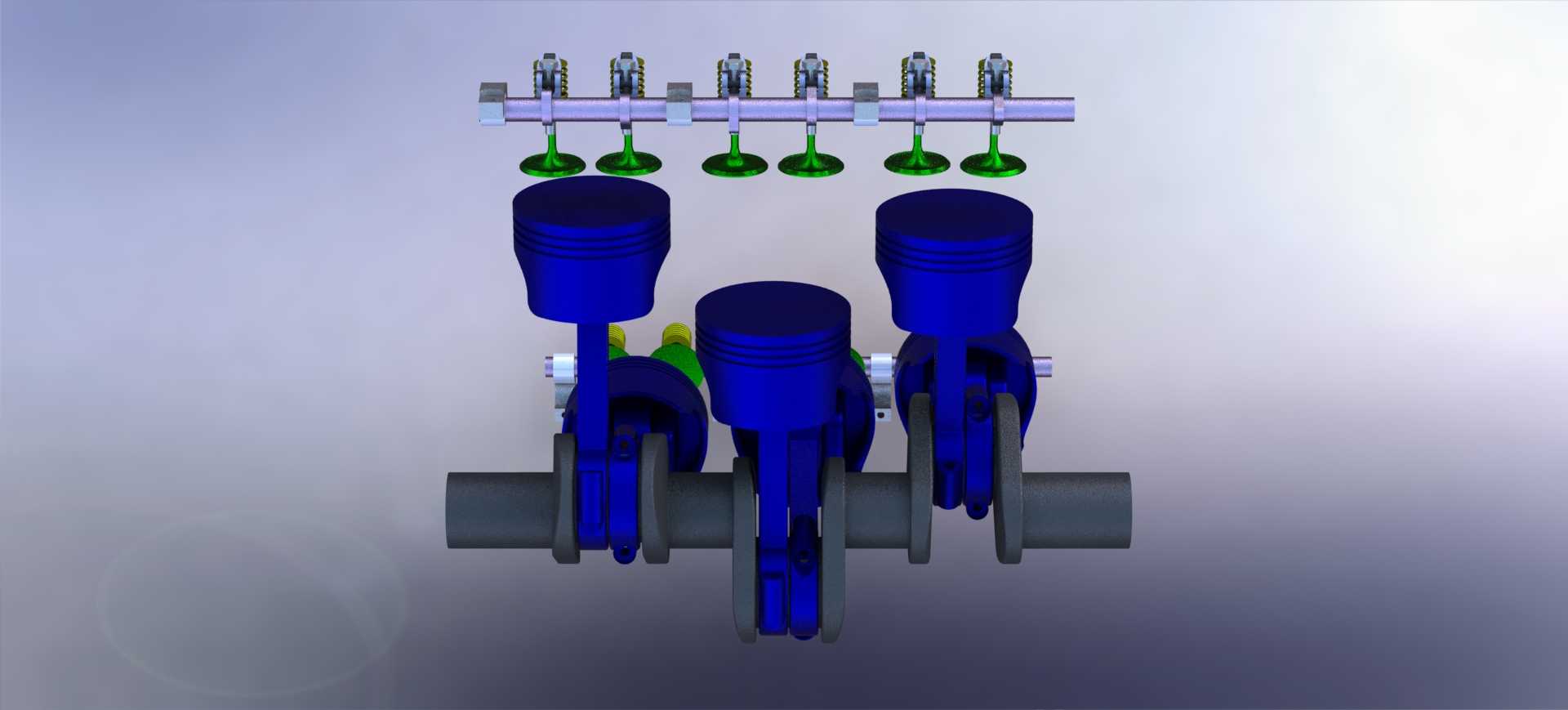

　　结构设计上，V型布局的关键在于缸心距、连杆运动包络和曲轴平衡。两列气缸共用一根曲轴，连杆大头并排安装在同一曲柄销或错拐销上，必须校核活塞在上止点、下止点及全行程中是否与缸壁、相邻连杆发生干涉。模型中蓝色活塞顶部的燃烧室凹坑、绿色气门弹簧与气门盘部都做了分层表达，便于观察气门开启时与活塞气门坑的避让关系。配气机构采用顶置凸轮、气门弹簧直驱或摇臂驱动形式，凸轮轴通过正时链或正时带与曲轴保持严格相位，进排气门按配气相位定时开闭。

　　安装边界方面，曲轴主轴颈支承在缸体主轴承座上，主轴承盖需要按规定力矩和顺序紧固；缸盖与缸体之间依靠气缸垫密封，连杆螺栓、飞轮螺栓均属关键紧固件，建模时应保留真实的轴向长度和扳手空间。整机外围还要预留起动机、发电机、空调压缩机、转向泵等附件安装面，以及进排气管、油底壳、正时罩盖的装配层次。对于前置后驱车型，变速器与差速器、主减速器常分开布置；而在前驱或横置平台中，变速器、差速器与主减会集成为变速驱动桥，这就要求动力总成模型在输入端、输出法兰和悬置点上保持准确坐标。

　　从建模规范看，这类总成适合按缸体、缸盖、曲轴、活塞连杆、气门凸轮、飞轮等子装配分层管理，运动件之间保留合理间隙，配合面按名义尺寸建模。做运动仿真时，可赋予曲轴旋转驱动，让活塞连杆按曲柄滑块关系运动，检查活塞行程、气门升程和正时相位；做结构校核时，则重点关注曲轴圆角、连杆杆身、活塞销座和主轴承座的载荷路径。整体而言，该模型把内燃机中最核心的能量转换与动力输出环节直观呈现出来，既适合用于动力总成结构教学，也能作为整车传动匹配、机舱布置和机构运动分析的基础参考。
