单行程组合切割深冲复合冲压模具

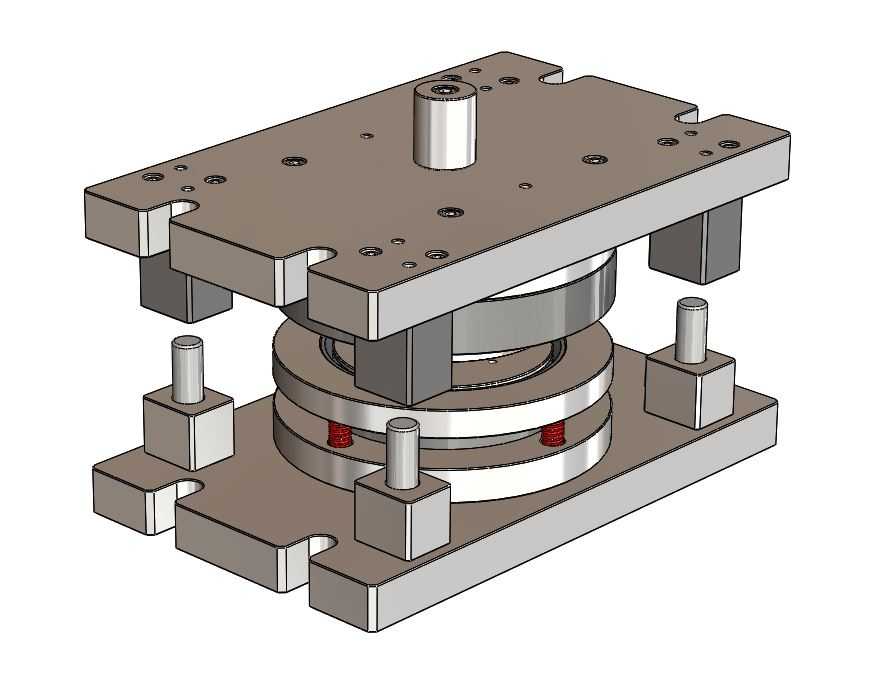

　　这套单行程组合冲压模面向钣金落料与拉深复合工序设计，整套结构沿压力机滑块运动方向分层布置，上模座、模柄、凸凹模、卸料板、下模座、凹模套、导向件与弹性复位件依次叠合，一次滑块下行即可同步完成板料外缘裁切与坯体深拉成型，省去单工序模之间的二次定位、转运与重复装夹环节，在中小尺寸罩壳、端盖、拉深杯件的批量冲压线上适配性很强。车间里这类复合模通常装在开式固定台压力机或者四柱液压机工作台面上，模柄直接卡入滑块孔锁紧，下模座通过压板、T型螺栓固定在机床工作台上，上下模合模时靠四角独立导柱导套组件保证对位精度，避免凸凹模偏心啃口。

　　从实际冲压逻辑看，板料送入模面后，卸料板先在弹性元件作用下压紧料带，防止拉深过程中材料起皱、窜动；滑块继续下行，外缘冲切刃口先将坯料外形从料带上分离，随后拉深凸模将坯料压入凹模型腔，材料沿圆角半径逐步流入型腔完成塑性变形；滑块回程时，压在板料上的卸料板把包在凸模上的工件刮脱，型腔内部的弹性顶件装置则把贴在凹模里的成型件顶出模面，操作工或者送料机械手即可取件，整次动作在压力机一个行程内闭环完成。

　　结构设计上，上下模座均采用厚钢板铣削加工，平面度、平行度直接决定刃口间隙均匀性；模柄居中布置，把滑块压力均匀传递到上模受力中心，抵消偏载。工作区核心的凸凹模采用套叠式布局，外层承担落料冲裁刃口，内层承担拉深成型工作面，刃口部位预留合理冲裁间隙，拉深型腔圆角做抛光过渡，减少材料流动阻力与侧壁拉伤。四根导柱分布在模座四角，导套压入上模座，合模过程中导柱先进入导套完成导向，再让冲切、拉深工作部件接触板料，即便高速连续冲压也能维持稳定对位。

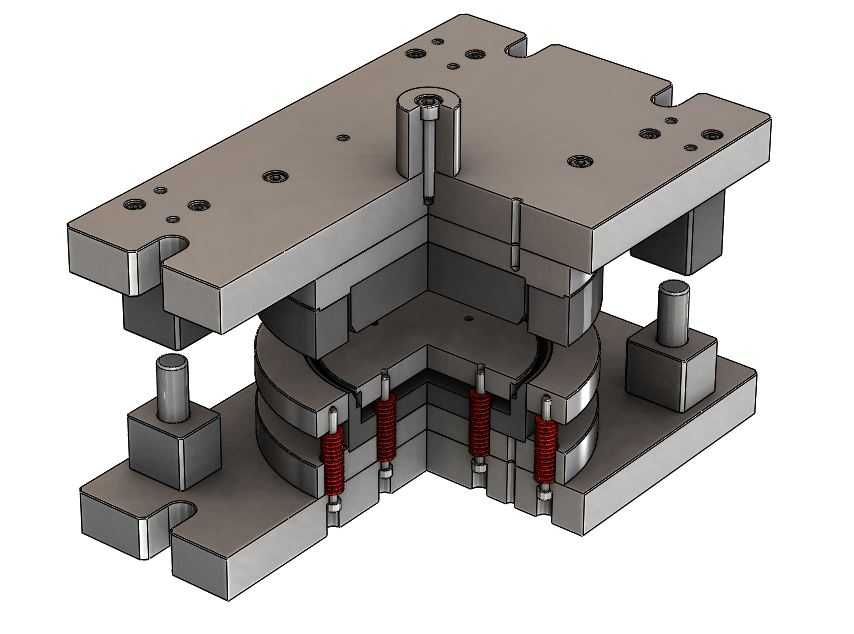

　　弹性系统方面，下模座腔体内布置多根红色重载弹簧，分别为卸料板和顶件板提供复位力，弹簧预压量按照卸料力、顶件力核算选取，避免弹力不足导致工件带料，或者弹力过大增加滑块负载。模座上分布的多组螺栓孔、销孔分别承担紧固与定位作用，圆柱销在装配时淬硬压入，保证上下模工作部件的重复装配精度；限位块分布在模座四角合模位置，控制合模下限，防止刃口过硬对撞崩刃。

　　安装边界层面，整套模具外形为矩形分层堆叠结构，长宽尺寸适配常规压力机工作台落料孔范围，闭合高度、开启高度需要和所选压力机的装模高度、滑块行程匹配：模具最小闭合高度要大于压力机最小装模高度，最大开启状态下上下工作部件之间的开口量要保证成品工件能够顺利取出，导柱在滑块处于上止点时仍保持足够配合长度，不会脱开导套。下模座四周预留的压板槽方便机床压板跨压固定，上模座顶面除中央模柄外，也可根据需要增加螺栓孔和滑块模板刚性连接，适配大型压力机的无模柄装夹方式。

　　现场调试时，首先要在低速点动状态下校验导柱导入是否顺畅、刃口四周间隙是否均匀，再通过试冲薄纸检查冲切刃口接触痕迹，确认整周间隙一致后再逐步送入正式板料试压；拉深工序重点观察工件侧壁是否变薄超差、口部是否起皱，通过调整压边力、弹簧预紧量以及型腔润滑状态优化成型质量。日常生产中，刃口部位需要定期检查磨损圆角，出现毛刺增大时及时修磨刃口并重新调整合模高度，弹簧长期服役后若出现弹力衰减要成组更换，保证卸料与顶件动作同步可靠。这类复合结构把两道冲压工序整合在同一模架内，既减少了设备占用数量，也消除了工序间定位误差，对于年产量较大、外形与拉深深度适中的钣金零件，能显著稳定成品一致性并降低单件冲压工时。
