垫圈级进冲压成型模具结构设计

　　这套模具针对薄金属环形垫圈的连续冲压工序开发，整体采用上下模对合的经典板模布局，在小型压力机工位上完成条料的定位、冲裁、拉伸成型与冲孔落料，适配五金紧固件、密封垫片、汽车底盘小配件以及家电钣金件的批量生产场景。车间里这类垫圈通常用量极大，若采用单工序模分机台流转，条料反复定位会带来累积偏差，且半成品在拉伸、冲孔工位之间搬运容易磕碰变形，因此将多工序集成在一套模架内，依靠条料自身的载体传递工位，能够在一次滑块行程周期内同步完成多个工位的加工，节拍稳定后单件产出效率远高于分散工序方案。

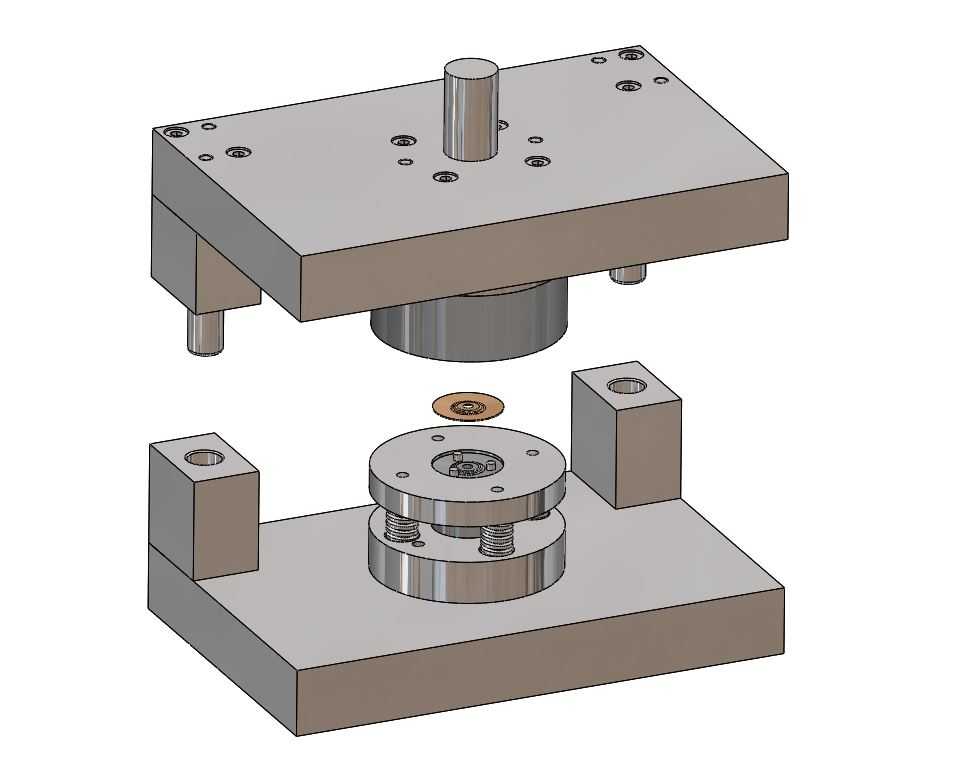

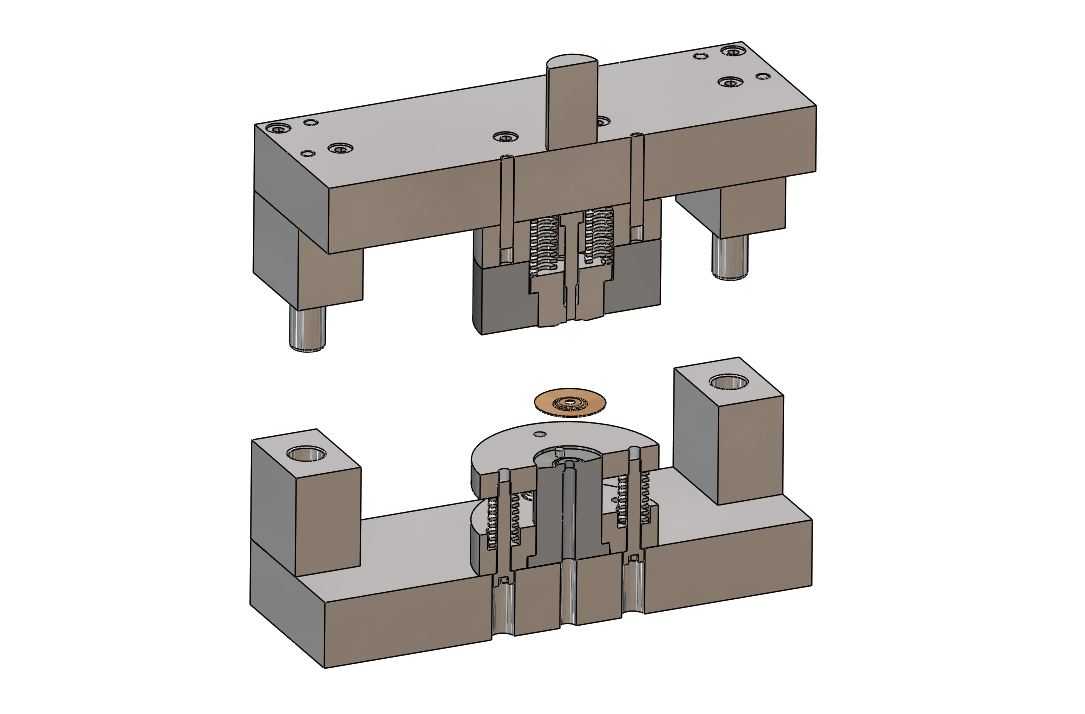

　　从结构分层来看，上模部分以厚模座作为承力基体，模柄居中布置，直接与压力机滑块端面的安装孔配合，保证冲压力的作用线与模具中心重合，避免偏载造成导柱拉伤。上模座下方依次固定凸模固定板、卸料板弹性组件与各工序凸模，冲裁凸模承担外形与内孔的材料分离，拉伸凸模则在预冲孔后的坯料区域完成环形隆起的塑性拉延。下模部分对应布置凹模镶块、顶料销与浮动导料销，凹模采用分段镶套结构，磨损后可单独拆卸更换，不必整体报废模座，这对长期高速冲压的车间维护十分关键。

　　模具的导向依靠四角的导柱导套副完成，合模过程中导柱先于凸模进入导套，为上下模提供精确的横向约束，抵消板料送进过程中产生的侧向力。卸料板并非刚性固定，而是通过多组矩形弹簧与卸料螺钉悬挂在上模下方，冲压前先将条料压紧在凹模表面，防止材料在冲裁瞬间发生翘曲；滑块回程时卸料板又能把箍在凸模上的料边刮下，保证带料顺利向前送进。下模侧同样布置弹性顶件装置，成型后的垫圈会被顶出凹模型腔，便于压缩空气或机械手取件。

　　工序排布上，条料沿送料方向依次经过导正销定位、工艺切口、预拉伸、内孔冲孔以及最终落料。导正销在第二工位插入前一工位冲出的工艺孔，修正送料机带来的步距误差，使每个垫圈的内外圆同轴度控制在模具配合精度范围内。拉伸工位的凸凹模圆角经过圆滑过渡，避免薄料在拉延过程中出现局部应力集中而开裂；冲孔工位与落料工位之间保留足够的搭边宽度，既保证载体有足够刚度牵引条料，又不过度浪费板材。

　　安装边界方面，模座外形按照常规开式压力机的工作台面尺寸设计，上下平面预留压板槽与螺栓过孔，模柄直径、闭合高度与滑块行程需要在选型时与压力机参数匹配。模具闭合状态下，凸模进入凹模的有效刃口深度根据板厚设定，过浅会造成切口带毛刺，过深则加剧刃口磨损并增加卸料阻力。导柱长度要保证滑块在上止点时导柱仍不脱离导套，维持全程导向；下模座下方的漏料孔与工作台落料孔对齐，冲孔废料与成品件依靠自重落入料箱，减少人工清理频次。

　　三维建模过程中，各板件按实际加工厚度分层装配，弹簧按预压与工作行程两段状态校核压缩量，螺钉、销钉的位置避开凸凹模刃口与送料通道。整套结构在保证刚度的前提下控制了模体体积，适合中小型冲压产线长期连续作业，也为同类环形薄板件的级进模开发提供了可复用的结构参考。
