冲压生产线角钢切断冲裁工装结构

　　这套工装针对长条形等边角钢的在线切断工序开发，适配车间常规开式机械压力机的安装工位，主要解决型材下料环节中，锯切效率低、切口端面垂直度差、批量件长度一致性难控制的现场问题。在钢结构支架加工、仓储货架杆件生产、输电塔横担下料以及通用五金型材预制场景中，工件以连续送进的方式从模体侧向通道穿过，不需要逐件划线定位，压力机单次下行即可完成定长切断，相比传统砂轮切割或带锯下料，单工位节拍可以压缩到数秒一件，切口无毛刺飞边，端面与角钢长度方向的垂直度能够满足后续焊接、钻孔装配的公差要求。

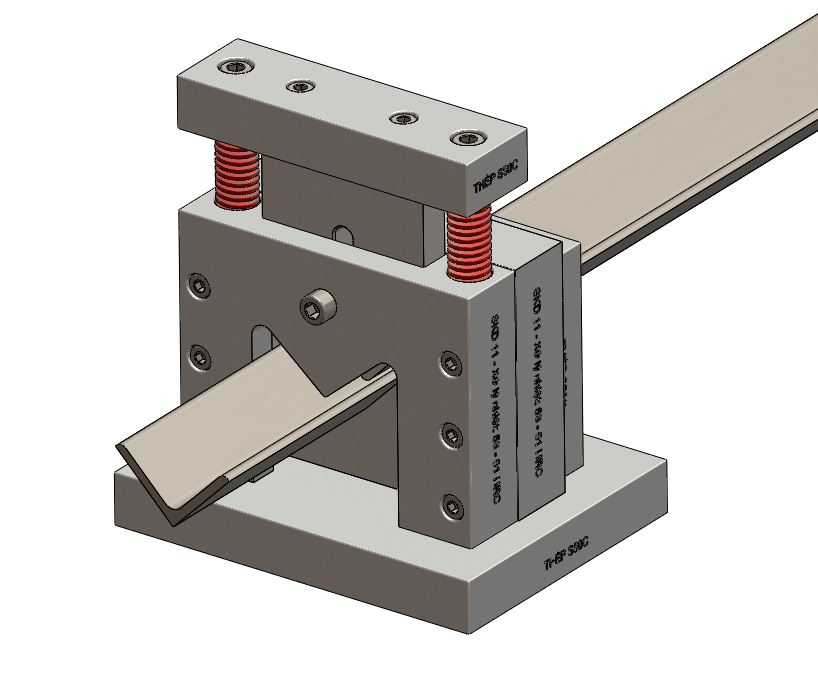

　　模体采用上下两层板式承载架构，下模板直接落位在压力机工作台面，通过四周预留的紧固槽位用压板螺栓锁死，上模柄区域与压力机滑块端面连接，滑块的往复行程通过四根导向立柱传递到切刀安装座。上下模座之间布置了四根重载矩形螺旋弹簧，分布在模体四角位置，压力机滑块下行时弹簧被压缩储能，滑块回程时弹簧弹力推动上模座快速复位，同时将卡在切刀周边的型材废料从刀腔中推出，避免带料卡滞。切断执行部分没有采用直上直下的平刃剪切结构，而是内置了斜楔传动副：压力机的竖直行程通过斜块的斜面转化为水平方向的剪切力，动刀沿着导轨做横向进给，与固定在模体侧壁的定刀形成交错剪切副，对角钢的两个肢边同时完成冲剪，这种结构可以把冲裁力分解到水平方向，大幅降低压力机所需的公称吨位，同时避免直切时角钢肢边出现受压弯折变形。

　　模体的进料通道按照标准角钢的截面轮廓做了仿形限位，通道两侧的可调挡块可以根据来料的肢厚微调间隙，送料时角钢沿着通道直线穿行，侧向不会发生翘曲或扭转，切刀的刃口间隙按照普通Q235碳素结构钢的冲裁间隙配比设计，剪切过程中材料先经历弹性挤压、塑性变形，最后沿刃口连线断裂分离，断面的光亮带占比稳定，撕裂带均匀，不需要二次铣削端面。模体所有的板类构件都选用45号钢调质处理，切刀刃口部分采用Cr12MoV冷作模具钢淬火硬化，硬度控制在58-62HRC，长期批量冲裁后刃口磨损量极小，维护时只需要松开侧面的紧固螺钉即可拆下动刀、定刀进行修磨，不需要整体拆解模架。

　　从安装边界来看，整套模体的闭合高度、工作台面开孔尺寸都匹配常规吨位开式压力机的参数范围，侧向进料通道的中心线高度与车间配套的型材送料架托辊面标高对齐，不需要额外抬高或垫高模体；模体侧面预留了传感器安装孔位，后续可以对接自动送料机的计数信号，实现送进到位后触发压力机冲压的半自动循环。结构设计上把所有的紧固件、弹簧、导向件都做了外置化布置，日常点检时可以直接观察弹簧预压状态、导柱润滑情况，切刀区域的防护挡板预留了安全联锁接口，符合冲压工位的安全防护要求，整套结构没有复杂的液压或电气元件，纯机械动作可靠性高，在多品种小批量的型材下料车间也能快速换型，通过更换仿形导向块和对应规格的切刀，就可以适配不同肢长、肢厚的角钢切断需求。
