碳纤维自行车车架蛤壳式热压成型工装

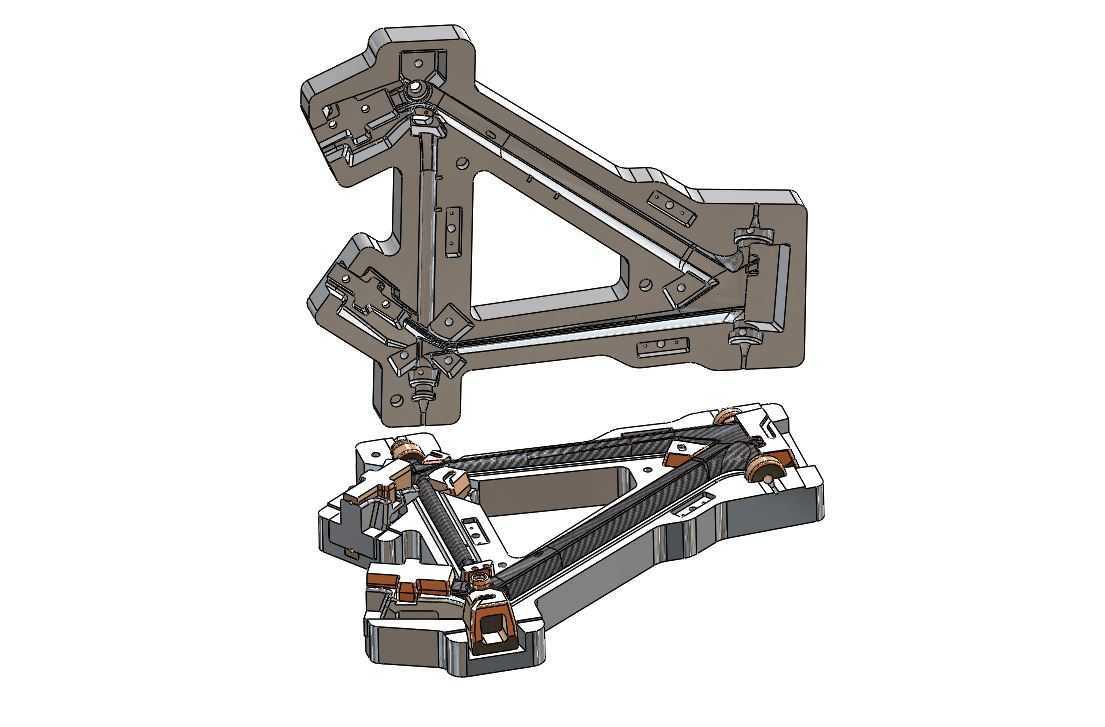

　　这套三维结构围绕碳纤维自行车车架的预浸料铺层与热压成型需求展开，整体采用两件式蛤壳构型，上、下模体沿车架纵向分型面对合，能够把三角车架的主管、斜梁、后叉连接区以及五通附近的复杂过渡曲面一次性包覆在封闭型腔内。现场使用时，先在下模型面内按铺层方案放置预浸纤维料片，配合半固态预成型体和充气气囊完成内腔支撑，再将上模翻转闭合、锁紧，随后送入热压或固化工序。气囊在型腔内提供均匀内压，外部模体则约束外形尺寸和表面质量，使纤维层在加热加压过程中贴合模面，减少褶皱、架桥和局部富树脂问题。

　　从结构设计思路看，模体并非简单的两块厚板，而是按照车架三角形载荷路径和成型受力分布进行分区加强。外侧可见多组凸台、加强筋和锁紧连接点，既承担合模后的压紧力，也控制模具在温度循环中的变形。车架管件交汇区域曲率变化大，型面深度和侧向包络差异明显，因此模体在转角、叉脚和接头位置预留了较厚实体，避免局部刚性不足导致合模缝隙不均。分型面沿产品外轮廓延伸，在保证取件方向顺畅的同时，尽量让飞边产生在便于清理的位置；对于后三角和头管附近的封闭或半封闭结构，模具通过镶件、定位块和可拆压块组合成型，降低整体加工和后期维护难度。

　　安装边界方面，该工装需要适配压机台面或固化炉托架，模体底部和侧面的基准面应保持平行，锁紧机构沿分型面周边布置，使合模力能够覆盖头管、上管、下管、五通及后叉等关键区域。导向部件在合模初期承担粗定位，防止上下模型面错位；接近闭合时，精定位结构再控制型腔周向间隙。由于复合材料固化过程中存在热膨胀和树脂流动，模具设计不能只看常温装配间隙，还要结合材料热膨胀系数、升温速率和保压路径，对型面尺寸、排气槽位置以及溢料空间进行校核。

　　在实际生产场景中，这类工装服务于小批量高端自行车架开发、样件试制和工艺验证。相比金属焊接车架，碳纤维车架的性能高度依赖纤维连续性和铺层压实效果，模具需要在铺层操作阶段提供开放、可达的下模空间，又要在固化阶段提供稳定封闭压力。蛤壳式结构正好兼顾这两点：打开时操作人员可逐层铺设纤维布、整理接头搭接区并放置气囊；闭合后，上下模形成完整外形，气囊膨胀把料层推向型面，多余树脂沿排气和溢料通道排出。

　　模型中各机构的位置关系也体现了成型工艺细节。周边锁紧点并非均匀密布，而是在模面反力较大、料层较厚和曲率突变的区域适当增加；支撑脚和垫高结构让模具在转运、开合和存放时保持稳定，避免型面直接接触工作台。端部压块用于处理管件端头和嵌件位置，保证金属接头或内衬件在压制过程中不发生偏移。对于结构工程师而言，三维建模时需要同步检查开合运动轨迹、锁模行程、吊装空间、压机开口高度以及热膨胀后的干涉情况，而不能只追求外观型面还原。

　　该设计的核心价值在于把复合材料车架的复杂外形、铺层工艺和合模受力整合到同一套工装中。上模负责主要外曲面压合，下模承担铺层定位和取件操作，侧向及端部附件处理倒扣、端头和嵌件；加强筋保证模体刚度，导向锁紧结构保证重复合模精度。经过这样的结构布置，车架在固化后能够获得较稳定的管壁厚度、清晰的几何轮廓和较好的尺寸一致性，也为后续修边、钻孔、金属件粘接和整车装配提供可靠基准。
