单行程三工位组合拉深冲压模具结构

项目分类:冲压模具图纸 发布时间:2023-08-21 ID:707677
  • 单行程三工位组合拉深冲压模具结构
  • 单行程三工位组合拉深冲压模具结构
  • 单行程三工位组合拉深冲压模具结构
  • 单行程三工位组合拉深冲压模具结构
  • 单行程三工位组合拉深冲压模具结构

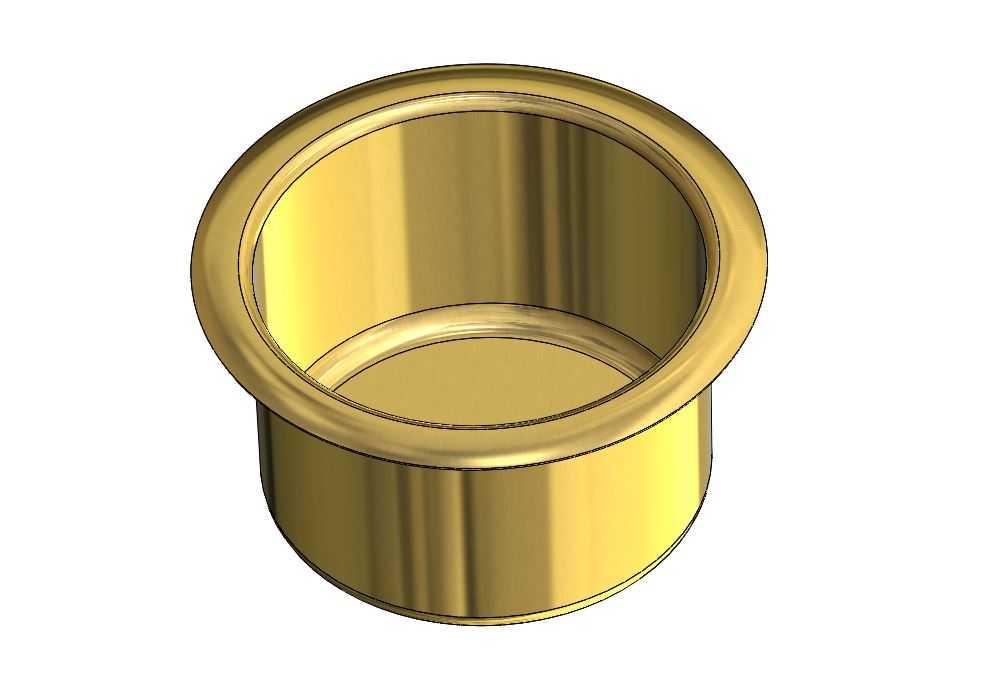

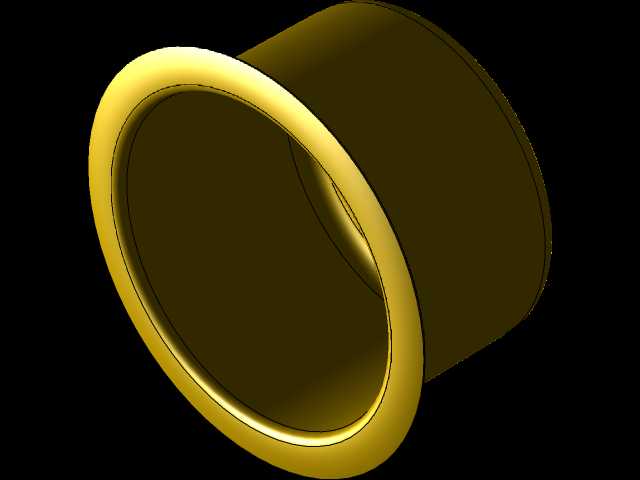

  这套模具面向薄板拉深类冲压工序设计,整体采用四柱导柱模架承载上下工作部分,适用于开式压力机上完成筒形件或浅盒形件的单次行程成型作业。结构中把三个工序部件沿送料方向排布在同一模座内,压力机滑块一次下行即可联动完成对应工位的成型动作,减少半成品在多台设备间反复转运、二次定位带来的累积误差。

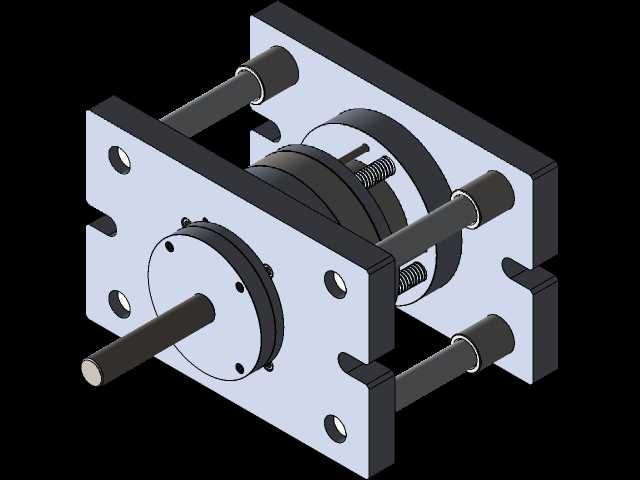

  从现场布置角度看,模具上下模板外形为带避让缺口的矩形钢板,四角安装独立导柱导套副,合模时导柱先于凸凹模接触,保证上下模对中精度。上模部分通过模柄或压板与压力机滑块连接,下模则固定在工作台面,四周预留螺栓压板槽位,安装时可直接利用机床台面上的T型槽压紧,不需要额外改制过渡底座。模板厚度、导柱直径以及闭合高度均按常规中小型压力机参数区间选取,设计校核时需先核对设备装模高度、工作台孔位和滑块行程,避免下模顶出杆与机床孔干涉。

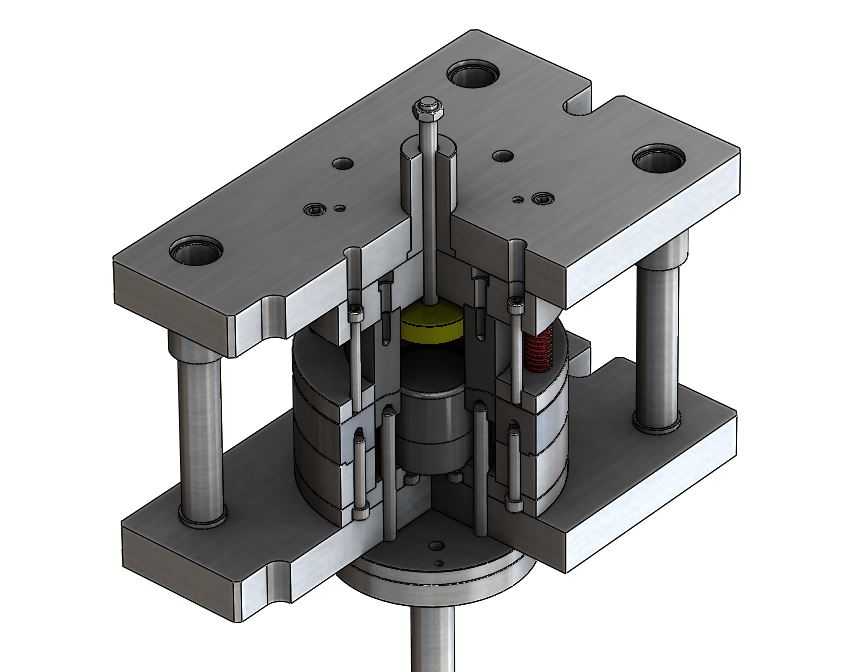

  成型核心集中在模具中部。凸模、凹模、压边圈及定位板按拉深工艺顺序叠装,材料送入后由定位销或挡料块约束坯料位置;滑块下行时,压边圈先压住板料边缘,随后凸模将材料拉入凹模型腔,使平板毛坯逐步产生塑性流动并形成侧壁。模具内部可见弹性元件布置在模座后侧与下方,用于提供压边力和卸料力,压边力过大易造成筒壁拉裂,过小则法兰区起皱,实际调试时通过更换弹性元件规格或调整限位螺塞来改变工作压力。

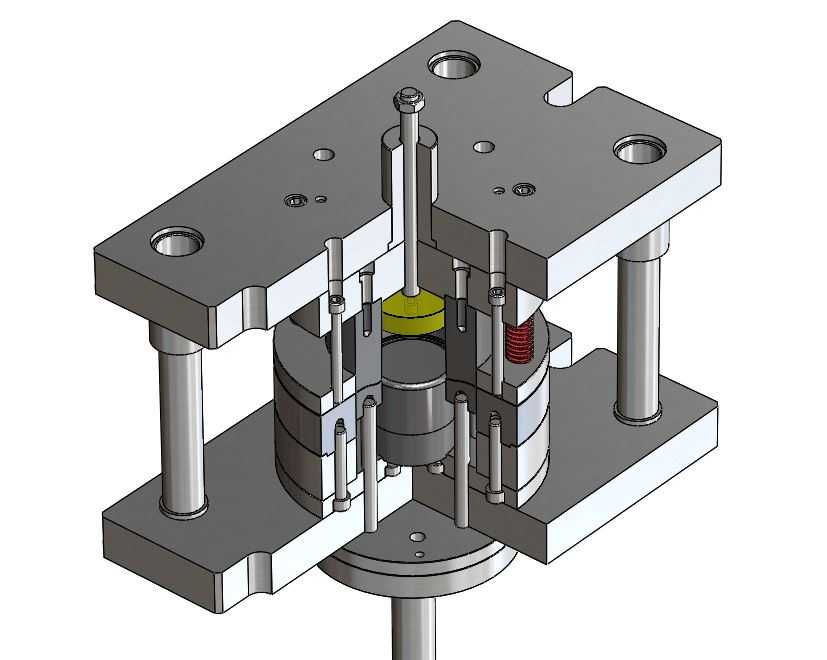

  下模中心设置顶出机构,压力机滑块回程后,顶杆穿过下模板将工件从凹模型腔中顶出,避免成型件贴留在模腔内。上模相应配置卸料板,在开模瞬间把包在凸模上的料件剥离,保证连续作业时操作人员或送料机构能够顺利取件。对于需要多道拉深的零件,三个工位可分别承担初拉、局部整形及后续成型,工位之间靠条料或载体传递,定位精度由导正销配合完成。

  建模过程中,所有板类零件按实际加工厚度分层装配,导柱、螺钉、销钉等标准件保留真实直径和装配间隙,凸凹模工作部分单独建立实体,便于后续按料厚、拉伸系数和圆角半径修改。型面圆角处没有采用尖锐过渡,目的是降低板料流动阻力并减少局部应力集中;模具侧面开设的通孔和槽口主要用于紧固、吊装以及维修时拆卸弹性组件。

  在冲压车间使用时,这类组合模适合批量较大、工序关联性强的钣金件生产。相比单工序模,它缩短了工序周转路线;相比高速级进模,其结构更紧凑,制造和维护成本更低,适合中等吨位压力机上完成拉深、弯曲、冲孔等复合作业。结构设计时仍需重点校核凸模长度、压边行程、弹顶器行程与压力机滑块行程之间的匹配关系,确保合模到底时工作零件完全闭合,而开模到上止点时工件又能顺利取出。
