压力驱动管材扩口胀形工装结构

　　这套结构面向金属管路端部扩径、胀形和定径工序，常见于制冷管路、液压管件、汽车油管、换热器连接管以及小直径薄壁管的批量加工场景。现场通常将其安装在压力机滑块与工作台之间，依靠上、下模架的合模动作，把轴向压力传递到中心胀形机构，使管坯在定位型腔中完成端部扩张或局部鼓胀。相比手工扩口，模具化作业能够稳定控制管口圆度、扩径长度和壁厚减薄趋势，也便于与后续焊接、卡套装配或法兰压装工序衔接。

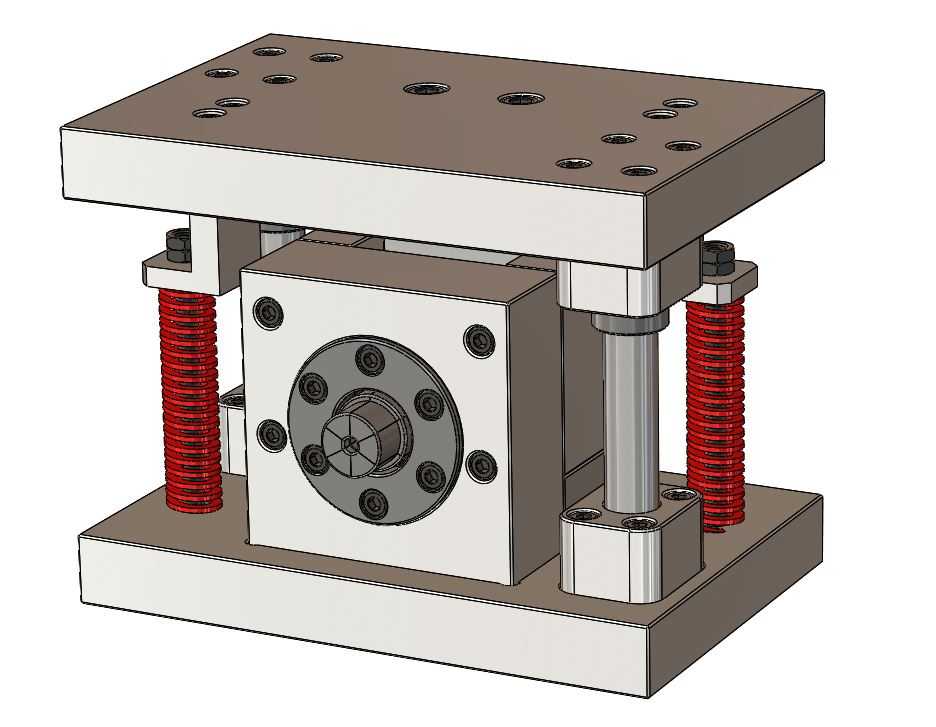

　　从整体布置看，装置采用典型板状模架思路：上模板承担滑块输入载荷，下模板负责固定工作本体并与设备工作台对齐，四角设置导向与回程元件。模型中两侧红色弹簧并不是装饰件，而是合模后的储能回程结构；压力机下行时弹簧被压缩，滑块回升后释放弹力，使上模部分与成形机构脱离，避免工件或芯模停留在闭合状态。导柱、导套沿合模方向布置，用来限制上下板之间的横向错位，尤其在偏心载荷或管材放入位置略有偏差时，仍能保证中心成形轴线与模具型腔同轴。

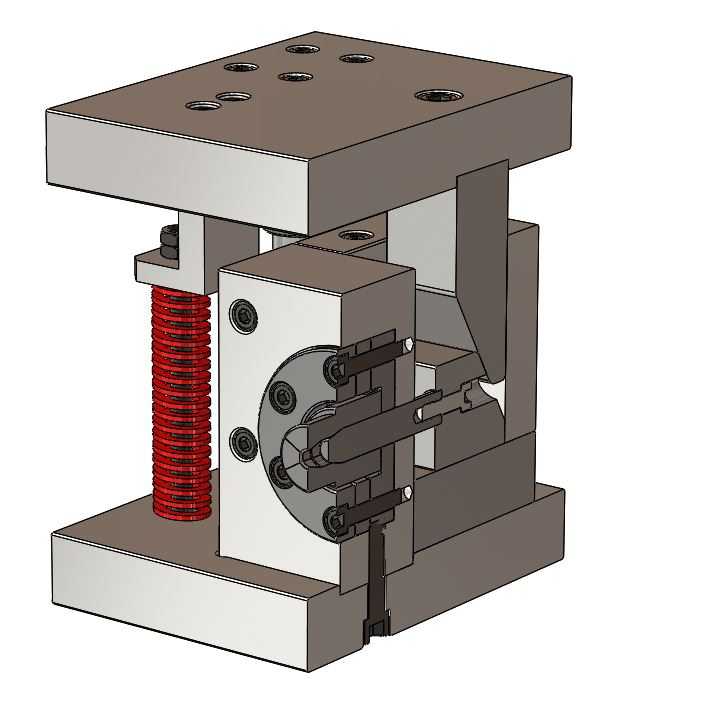

　　中心工作单元是结构设计的重点。前端圆形法兰盘通过多颗螺栓固定在箱体式模座上，中间露出胀形头或扩口执行端，这种布局便于更换不同规格的胀头、定位套和压紧块。实际生产中，管材直径、壁厚和材料状态变化后，不必重做整副模架，只需更换与管口接触的工作部件，即可覆盖相近系列产品。箱体内部预留了传力、导向和复位空间，外形虽然紧凑，但能够把压力机的直线运动转化为稳定的管口成形动作。对于需要内胀的薄壁管，芯部零件的同轴度、表面粗糙度和进入导向锥角都会直接影响成形质量；若入口锥角过陡，管口容易出现咬伤、折叠或局部开裂，若间隙过大，则扩口后圆度和直径一致性难以保证。

　　上模板板面布置了多组安装孔，既包含与压力机滑块、模柄或压板连接的孔位，也包含固定上模工作件的螺纹孔。下模板同样保留了螺栓压紧和定位空间，适合通过压板、T形螺栓或定位销固定在工作台上。安装边界设计时，需要重点核对闭合高度、开启高度和工作台喉口空间：闭合状态下，上下模板之间要容纳模座、导向件、弹簧压缩量及管材取放间隙；开启状态下，中心胀形头退出后应能让操作人员或送料机构顺利取放管坯。若用于自动线，还需在两侧留出传感器、挡料机构或机械夹爪的运动空间，不能只按单机手动上下料来评估外形包络。

　　结构受力路径比较清晰。压力机载荷经上模板传入工作模块，再由中心胀形端作用于管坯；反力通过下模座和下模板传回工作台。四角导向件主要承担抗偏载和开合引导，不应被视为主要承力部件。弹簧的选型需要兼顾回程力与压缩行程，刚度过大会增加压力机空载负荷，刚度过小则可能导致开模后分离不彻底。导柱长度要覆盖全行程，并在最大开启位置仍保持足够配合长度，防止上模板倾斜。中央法兰盘上的螺栓分布应满足胀形时的力矩平衡，靠近工作端的连接件还要承受振动和反复冲击，装配时通常需要配合定位销来保持重复安装精度。

　　在工艺适配方面，该类工装更适合中、小批量管材端部成形，也可通过快换结构发展为多品种共用模架。设计三维结构时，应先根据管坯外径、扩口后直径、扩口段长度和材料延伸率估算成形力，再反推模板厚度、导柱直径、弹簧规格以及连接螺栓等级。模型中板件、立柱、弹簧、法兰和中心模块层次分明，便于在工程阶段进行干涉检查、行程校核和二维工程图拆分。对于需要调试的现场，还可以在模座侧面增加限位块或调整垫片，用来控制合模终点，避免过度胀形造成管壁超差。

　　从维护角度看，前端胀头、定位套和导向件属于易更换部位，应在结构上保证拆卸路径短、定位基准明确。模板表面的孔位不宜随意削弱，尤其靠近受力中心和导柱安装位置的区域，开孔过多会降低抗弯刚度。整体方案把模架导向、弹性回程、中心成形和安装固定整合在一个较小包络内，既适合压力机旁的独立工序，也能作为管路加工自动线中的成形工位使用。
