大口径扇形锥面导流构件结构设计

　　这套扇形锥面构件的建模思路，最早是在做车间通风管路变径段方案时梳理出来的。现场原有矩形送风主管道走到工位末端时，需要把集中气流均匀摊开成宽幅面风幕，对着整条装配工位线向下送风，普通圆形变径锥只能把气流收拢成束，完全达不到横向铺开的要求，于是就有了这种单侧顶点汇聚、另一侧展开成大弧度扇形面的特殊锥段结构。

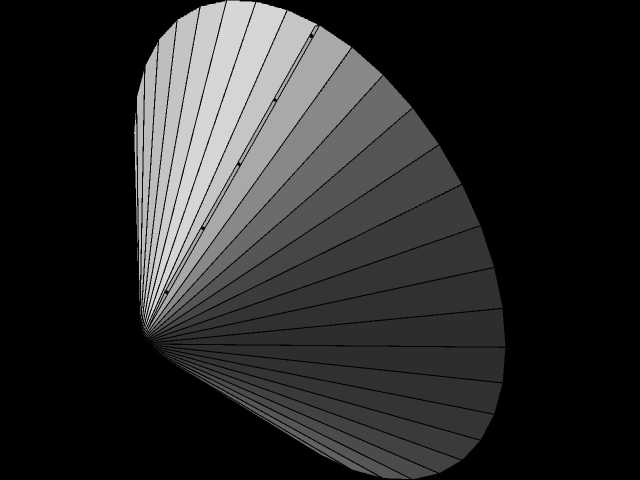

　　从结构几何关系上看，这个构件所有径向棱线全部汇聚在同一侧的公共顶点上，另一端的轮廓是一段大半径圆弧，整体曲面由数十个连续的小三角形平面拼接逼近理论锥面，这种分面处理方式不是随意做的外观拆分：实际车间加工这个构件用的是普通薄钢板，没有整张能一次压出完整光滑锥面的大型模具，把连续锥面拆成若干个窄三角形平面后，每一块小板都可以在数控剪板机上下出精确的扇形展开料，再通过折弯机压出相邻板面的折边，沿着棱线逐段焊接，最后打磨焊缝就能得到和理论曲面偏差极小的成品锥段，不需要额外投入专用冲压工装，小批量定制项目里成本控制非常友好。

　　现场安装边界是方案阶段最先卡死的条件：工位侧方留给锥段的轴向纵深只有不到六百毫米，也就是构件从汇聚顶点到外侧圆弧边的径向长度控制在600毫米，顶点侧对接的是直径三百毫米的圆形送风支管，外侧圆弧边的展开弦长接近一千二百毫米，刚好覆盖三个并排操作工位的宽度。安装的时候顶点侧用法兰盘和上游送风管道对接，外侧圆弧边不需要接封闭管路，直接对着工位区域敞开，锥面本身用四根角钢支架从厂房立柱侧挑出固定，支架连接点选在锥面厚度方向的加强折边上，避免薄钢板局部受载出现凹陷变形。

　　实际使用中这种扇形锥段的气流表现和普通收口锥完全相反：气流从顶点侧的小管进入腔体后，沿着径向棱线向外流动的过程中，流通截面顺着扇形角度持续扩大，风速沿着展开方向逐步降低，不会出现局部风束直吹操作人员脖颈的问题，送出的气流在整个扇形覆盖面上分布均匀度能控制在百分之十五以内，夏季岗位降温的时候，整条工位线上的操作人员都能感受到柔和的冷却风，不会出现靠近管口的位置风量大、远端位置几乎没风的情况。

　　建模过程中最需要注意的是分面数量的取舍：如果三角形分面数量太少，相邻板面之间的折角就会过大，成品看起来棱角过于突兀，气流流过折角位置时容易产生局部涡流，带出不必要的风噪；如果分面数量过多，每一块小板的下料尺寸就会过窄，钣金折弯的时候工装夹持难度大幅上升，焊接工作量也会成倍增加。最终选定的分面密度是把整个扇形圆心角均匀拆分为三十六份，单块三角板对应的圆心角在五度左右，这个参数下相邻板面的折角非常小，肉眼看整体曲面接近光滑连续，同时单块板的最小边宽也能满足剪板、折弯工序的最小工艺要求，不需要做特殊的工装适配。

　　除了岗位送风的场景，这种几何结构稍加调整壁厚和连接形式，还能用在物料分选设备的匀料出料结构上：料仓下来的颗粒物料从顶点侧的窄口落到锥面上，会顺着径向棱线自然向整个扇形宽度方向散开，均匀落到下方的振动筛网面上，避免物料集中堆在筛网中间位置，能大幅提升筛网的有效利用面积。也有项目把同类型结构反过来用，大弧度侧对着扬尘点敞开，顶点侧接除尘管道，整个扇形面相当于一个大宽度的吸尘罩，在不影响操作人员操作空间的前提下，把整个工位宽度范围内产生的扬尘全部收拢汇入除尘管路，吸尘风速在整个罩口宽度上的均匀性远好于普通的圆形侧吸罩。

　　结构校核的时候重点关注的是薄板的刚性：因为整个构件是大面薄壳结构，沿径向的棱线折边本身就起到了加强筋的作用，每一道折边都相当于一根从顶点延伸到外圆弧边的加强肋，不需要额外在锥面内部焊接加强筋，仅靠钣金折弯形成的折线刚性，就可以承受送风工况下的正负风压，运行过程中不会出现板面颤振。外圆弧的自由边位置需要卷一圈小圆边或者焊接一根细扁钢做包边，一方面避免薄钢板的锋利边划伤安装维护人员，另一方面也能消除自由边的不规则变形，让整个锥段的外轮廓长期保持规整的圆弧形态。对接法兰的位置要把顶点侧的所有三角板端部整齐收在法兰的环形端面上，焊接后做平面度找正，保证和上游管道对接的时候密封垫能均匀压实，不会出现漏风漏料的问题。
