锥筒组合式吊挂承载构件结构设计

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707694
  • 锥筒组合式吊挂承载构件结构设计

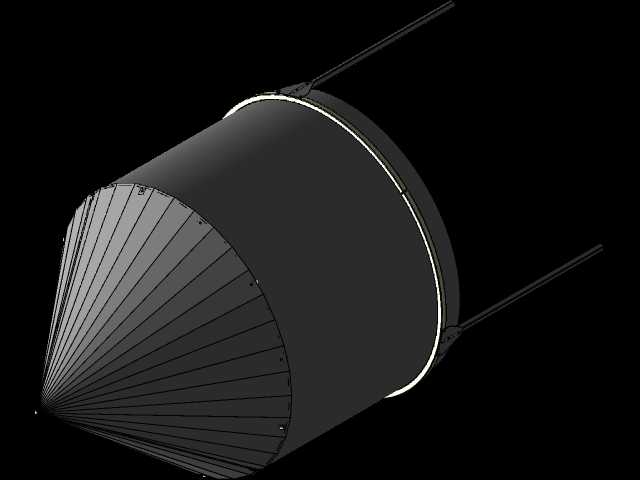

  该构件采用锥段与直筒段同轴拼接的组合式外形,前端为大锥角收拢的锥形壳体,锥面沿周向均匀布置多道径向加强筋,筋条从锥尖位置呈放射状延伸至锥筒对接环面,将锥面分割为若干独立扇形承压区,后端衔接等径直筒段,筒身外侧靠近两端对接位置设置环形箍圈,箍圈上预留吊索铰接点位,两根细长吊索分别从筒体上下两侧向外延伸,端部可与外部牵引、吊挂或支撑机架完成铰接固定。

  从实际工程使用场景来看,这类锥筒组合构件常作为物料导流、缓冲承载或者吊挂式集料装置的主体外壳使用:锥段的渐缩结构可以让进入筒体的散状物料沿锥面自然向中心收拢,避免物料在筒壁滞留堆积,直筒段则提供稳定的容置空间,可内置过滤、导流或者配重组件;外侧吊索结构让整个构件可以悬空挂载在生产线机架、高空作业平台或者物料输送链路下方,不需要额外搭建底部支撑基座,既节省安装空间,也能适配需要定期调整吊挂高度、倾斜角度的作业工况。

  结构设计层面,锥面放射筋的布置逻辑完全贴合载荷传递路径:当构件内部承载物料、或者外部受到吊挂拉力时,锥尖位置为载荷收拢端点,放射筋可以把锥面受到的径向压力、物料冲刷力直接传导至锥筒对接的环形接合面,再通过筒身环向结构均匀分散到两端吊点,避免锥面出现局部应力集中导致薄板变形。筒身两端的环形箍圈一方面作为锥段与直筒段的定位对接基准,保证两段壳体同轴度偏差控制在装配允许范围内,另一方面箍圈的加厚结构可以抵消吊索铰接点处的局部挤压应力,防止吊点位置长期受拉出现撕裂变形。

  外形尺寸与安装边界方面,锥段大端直径与直筒段外径保持一致,对接环面处无突出台阶,筒体外轮廓除吊索外无额外外凸结构,吊装作业时筒体周边仅需预留吊索摆动的安全间隙,不需要为筒身本身预留额外操作空间;吊索向外延伸的长度可根据实际挂载间距调整,铰接点位采用销轴连接形式,安装时可先将筒体整体吊装至预设工位,再将吊索端部与机架挂点对位穿入销轴锁定,拆卸维护时仅需拆除销轴即可将整个构件下放,不需要拆解周边输送管线。

  建模过程中需重点保证锥面放射筋的周向等分精度,所有筋条与锥面、对接环面的接合处需做贴合处理,避免出现结构干涉;环形箍圈与筒身采用同轴装配关系,吊点孔位需沿筒体中心面对称布置,保证吊挂后筒体重心与吊点合力线重合,避免挂载后出现偏斜晃动。锥段内壁可根据使用需求加装耐磨衬板,直筒段端部可对接后续输送管道或者卸料阀,整体结构在满足承载强度的前提下尽可能控制自重,适合长期在悬空工况下稳定运行。
