储能锂电池模组箱体结构设计

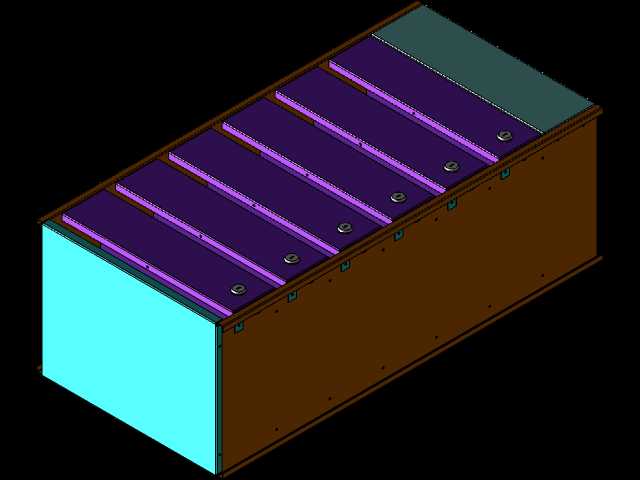

　　这套结构围绕储能场景下的锂电池成组需求展开，整体呈现为长方体模组箱体，内部按规则排列多组电芯或电池模块，顶部设置多条紫色分隔压条与固定点位，侧面采用封闭钣金壳体，端部留出浅蓝色端板区域，用于体现装配边界、接口位置或维护面。从工程应用看，这类结构常见于工商业储能柜、户外储能电源、通信基站后备电源以及小型动力系统的电池包预成组环节，核心任务是把分散电芯约束成可搬运、可安装、可接线、可防护的整体单元。

　　建模时首先要确定模组的外轮廓长宽高，因为箱体尺寸直接决定它能否进入机柜层位、设备舱或支架空间。图中箱体采用规整矩形布局，有利于在有限舱体内并排或叠层布置；顶部压条沿电芯排列方向延伸，既表现出模块分区，也隐含对电芯上表面的压紧与限位思路。实际设计中，压条不能只看作装饰件，它需要承担约束膨胀、分散压紧力、维持模组平面度的作用，固定点位置应避开汇流排、采样线和维护操作区。

　　侧面棕色壳体承担外围防护与承载功能，端部浅蓝色区域可理解为端板、封板或接口侧的结构表达。电池模组在工作中会受到振动、冲击、热膨胀以及吊装搬运载荷，因此侧板与端板之间的连接不能仅依赖外观贴合，需要在折边、焊接、螺接或铆接位置形成连续传力路径。若用于移动设备，边角和底部应重点校核；若用于固定式储能柜，则更关注层间安装、维护抽拉和接线空间。

　　顶部多个圆形固定件对应模组压紧或端梁连接位置，布置节奏均匀，说明结构在建模时考虑了模块重复排列。工程上，这类点位需要与电芯堆叠公差、绝缘片厚度、泡棉压缩量以及上盖或压梁强度联动。压得过紧会增加电芯局部应力，压得过松又会在振动环境中产生位移，因此三维结构里应保留清晰的装配层级，让电芯、绝缘件、压条、侧板、端板和紧固件之间的关系可检查、可修改。

　　从热管理角度看，封闭式箱体适合对防护等级有要求的场景，但也会影响热量散出。若模组持续充放电倍率较高，需要在侧板、端板或顶部预留风冷通道、液冷板安装面或散热接触区；若以低倍率备用电源为主，则可通过钣金壳体自然散热，并在内部预留膨胀和绝缘间隙。图中顶部条状分区也为后续布置采样线束、铜排防护罩或消防隔离件提供了直观参考。

　　安装边界方面，长方体外形适合标准机柜内的模块化堆放，底部应确认支撑面是否连续，四角或侧边是否需要设置定位块、滑导轨、固定耳或减震垫。箱体进入设备舱后，前方或端部需要留出接线、熔断器、BMS采集模块以及维护工具的操作空间，不能让外轮廓填满全部舱体。对于需要批量替换的储能系统，模组外形、吊点和接插件位置还应保持一致性，以降低现场装配难度。

　　整体建模思路偏向结构总成表达：外壳提供防护和承载，内部条状区域体现电芯成组逻辑，顶部固定点体现压紧方案，端侧区域提示装配接口。设计人员在深化时，可继续补充电芯间距、绝缘防护、铜排走向、BMS固定、热管理通道、吊装强度和机柜安装孔位，使外观模型进一步转化为可用于评审和加工的电池包结构方案。
