这套18650圆柱电芯成组结构,面向中小功率直流供电场景搭建,常见于移动作业设备、工业便携装置、后备电源单元以及小型机电系统的供电仓内部。整组以标准18650圆柱电芯为基础能量单元,通过多串多并的排布方式形成12V等级输出,兼顾容量储备与放电稳定性,适合需要在有限安装空间内集中布置储能元件的设备使用。

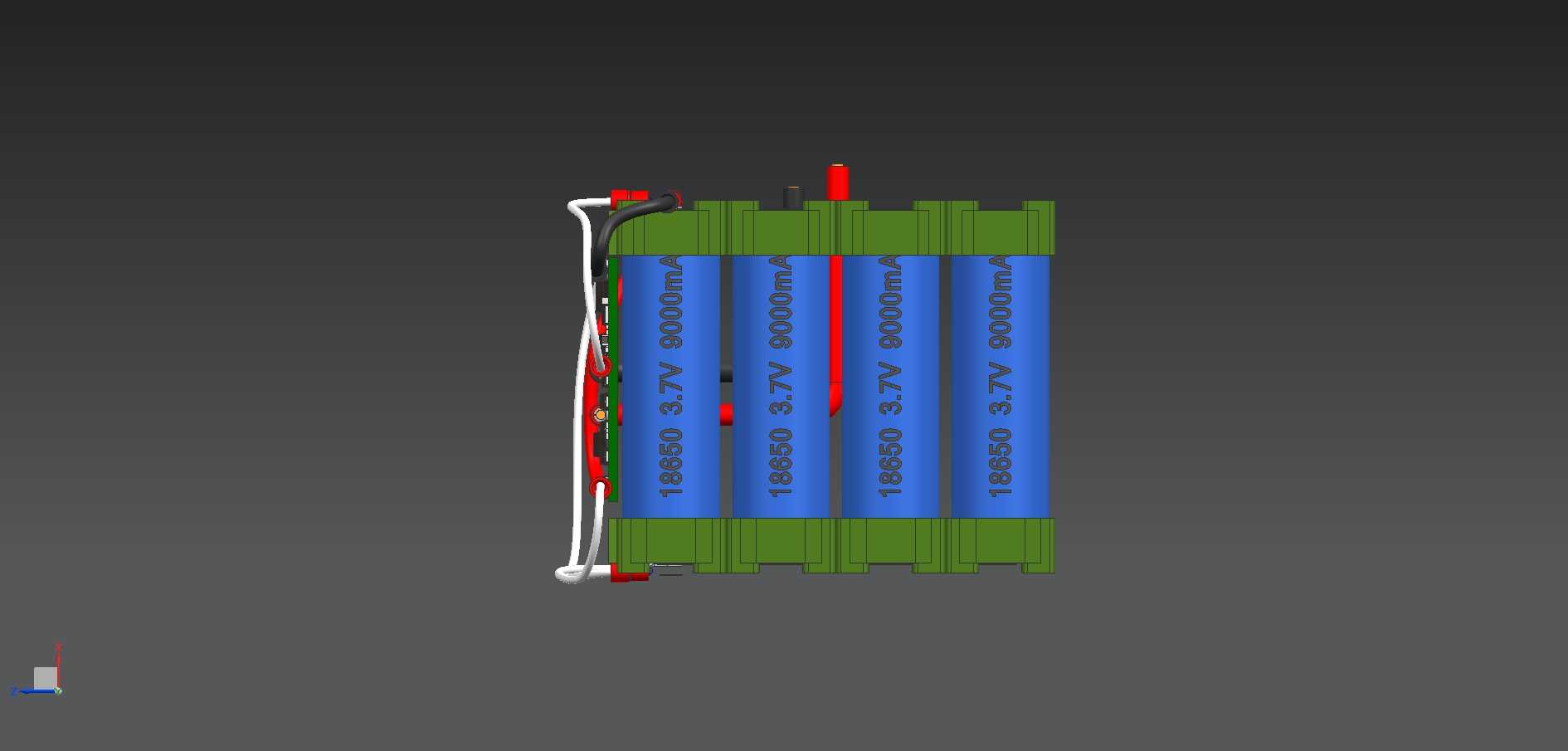

从成组逻辑看,电芯采用分层成排的方式装入定位支架,单体之间依靠支架上的限位槽保持固定间距,避免电芯在振动工况下发生径向窜动或外壳接触。圆柱电芯的轴线方向统一布置,端部汇流区域集中在模组一侧,便于镍片或铜排进行串并联连接。多并结构负责提升整组可用容量,多串结构负责抬升输出电压,两种连接关系在支架端面上分区规划,正负极路径清晰,能够减少装配时极性反接的风险。

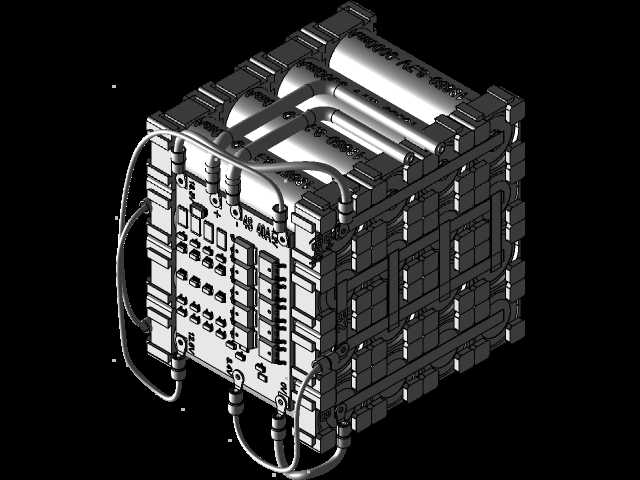

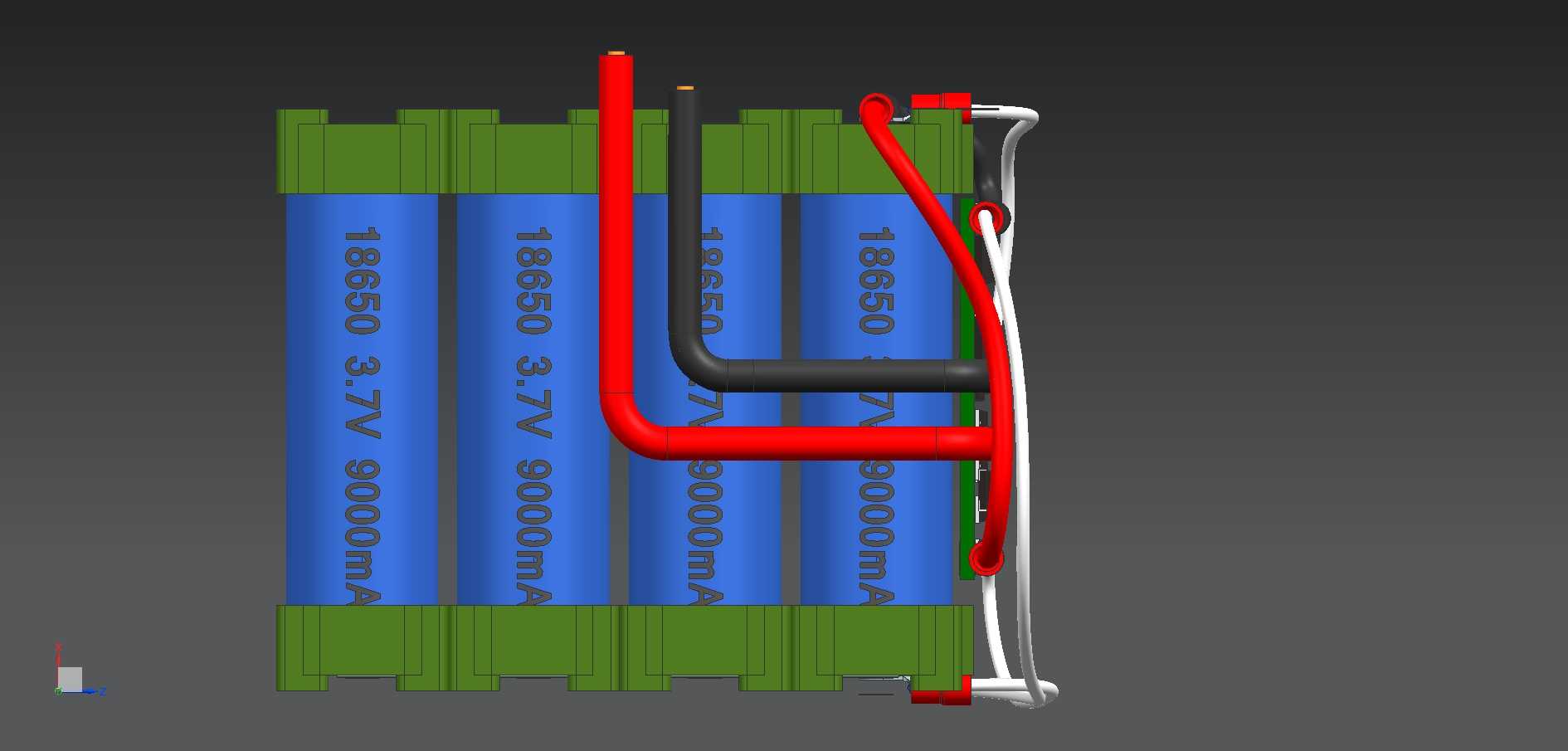

结构设计的重点并不只是把电芯塞进框架,而是要同时处理固定、绝缘、散热、走线和后期维护几个问题。电芯支架采用分格承载形式,每个圆柱位都有贴合电芯外径的支撑面,周边留出绝缘间隙,防止单体外壳之间直接摩擦。模组外侧设置加强框体和连接构件,使成排电芯形成一个整体模块,在设备搬运、启停振动或长期使用过程中保持相对位置稳定。外露的连接导线沿模组侧面布置,并通过固定点约束走向,避免线缆悬空晃动、靠近锐边或压在电芯端部。

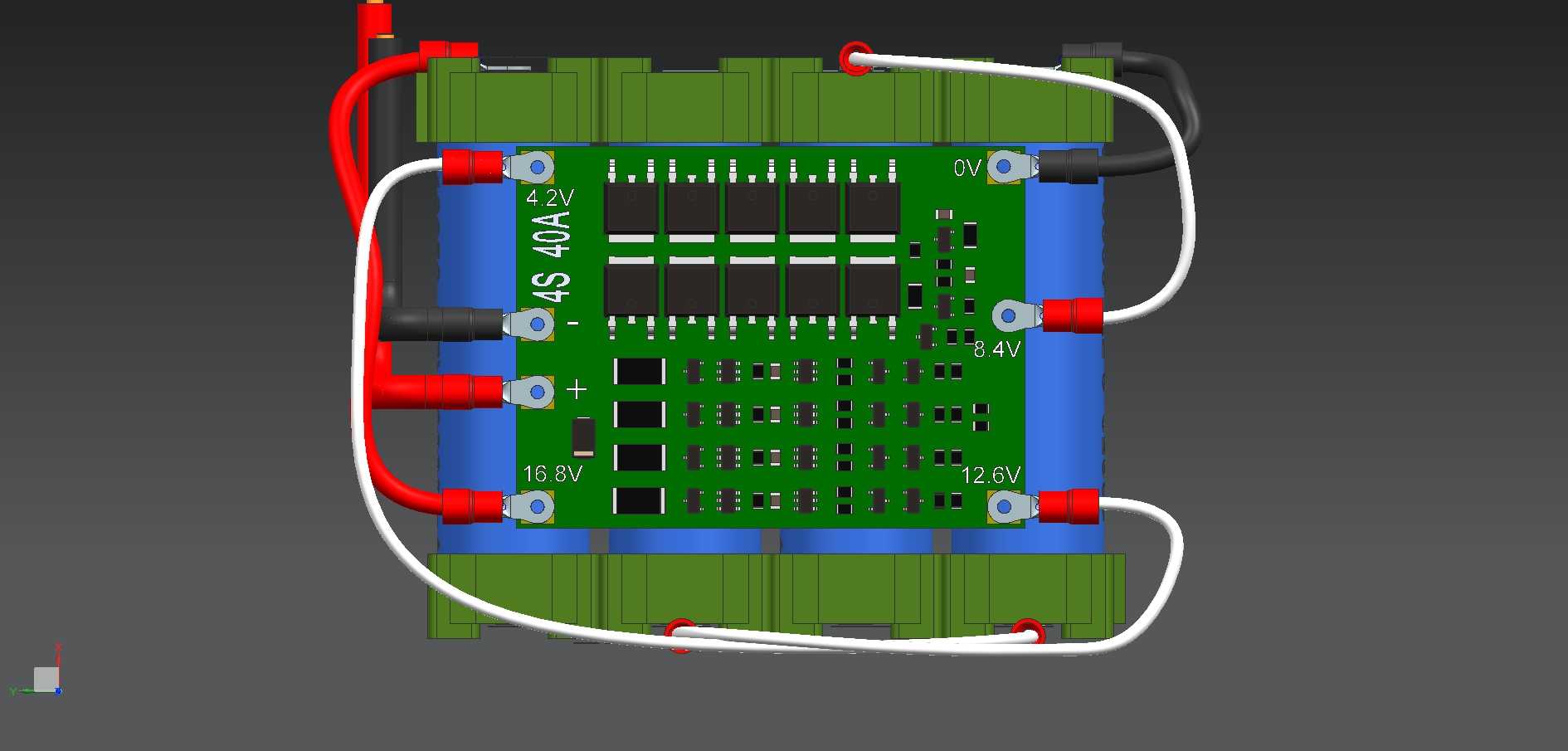

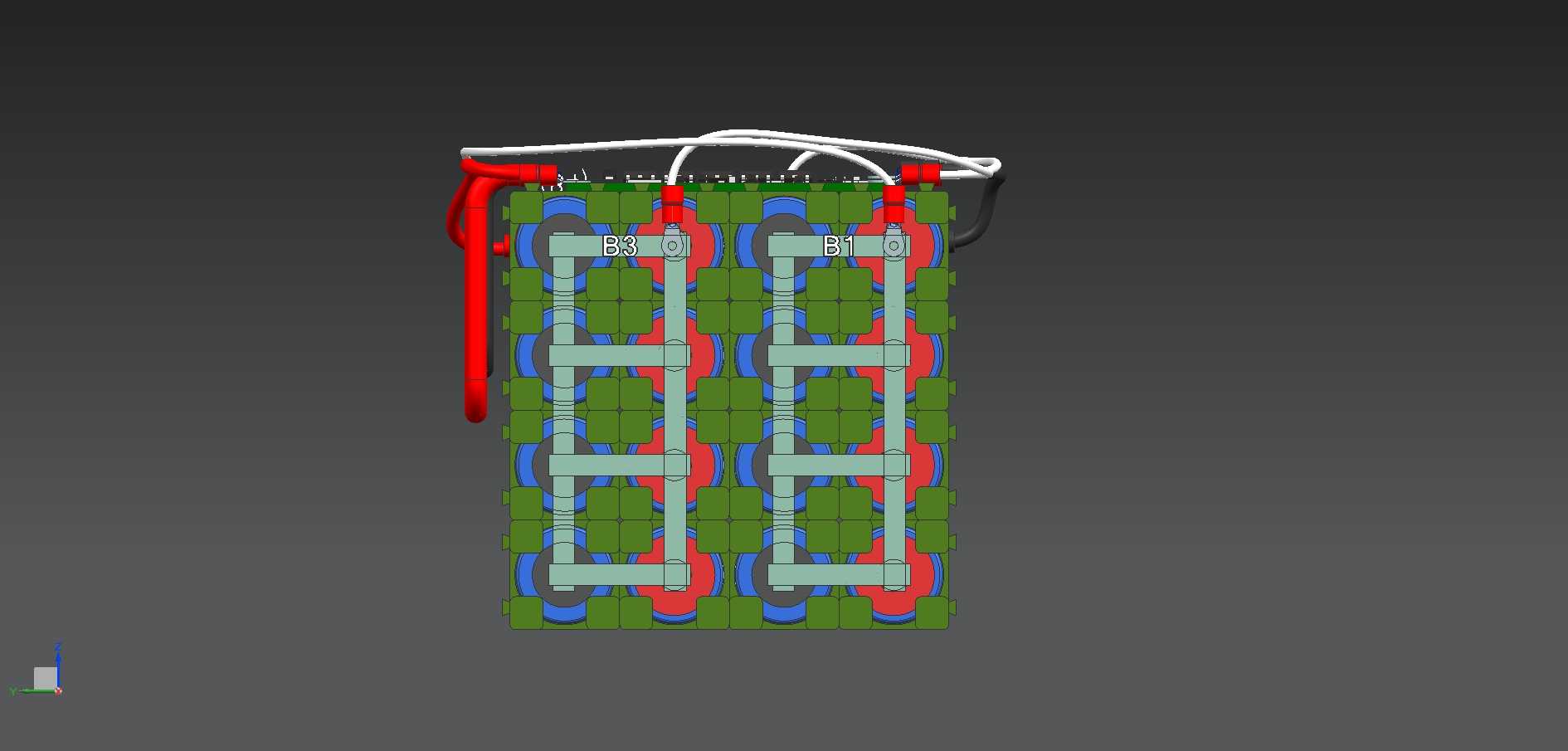

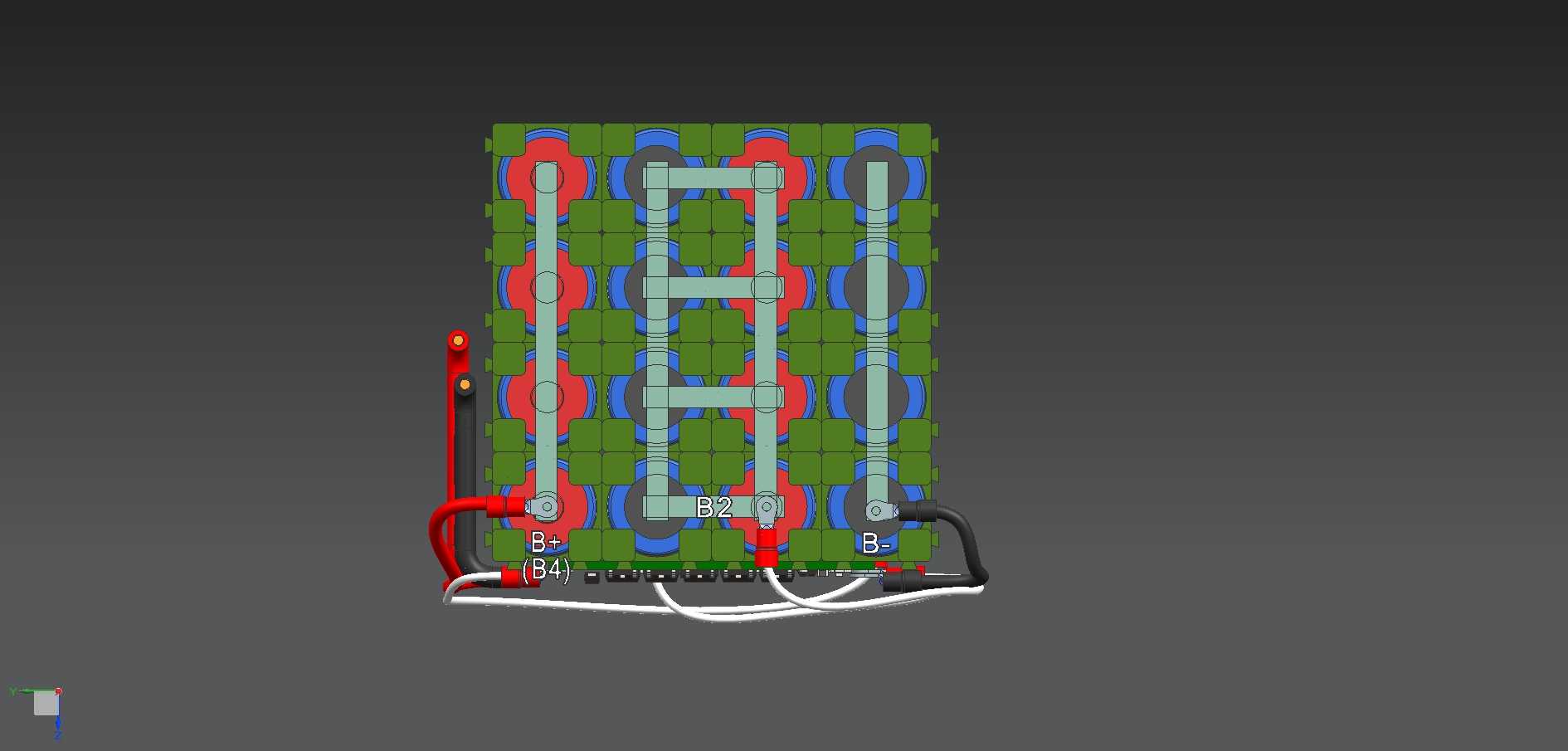

在实际装配中,端部汇流区是作业最密集的位置。支架端面预留了规整的电芯极柱暴露区域,焊接或连接件可按行列顺序布置;不同串层之间的跨接线采用弯曲半径受控的走线方式,既保证导体长度有余量,又不会因过度拉扯作用在焊点上。导线端部与汇流点连接后,整体路径贴近模组骨架,便于后续加装绝缘盖板或防护板。对于需要通过采样线监测单体状态的应用,端面的分格结构也为采样线束分离布置提供了基础,可降低动力线与采样线相互缠绕的概率。
外形边界方面,模组整体呈紧凑立方体布局,电芯行列排布决定了长宽方向的基础尺寸,支架壁厚、外侧加强筋和线束空间共同构成最终安装包络。设计时不能只按电芯理论外径推算占用空间,还需要把端部焊接区、导线折弯区、外侧防护间隙以及可能增加的绝缘片厚度计入。安装边界宜围绕模组最外侧实体和线束最大外凸轮廓取包络体,在设备仓内预留拆装通道,尤其是端部汇流侧,应留出操作空间,便于检查连接点或更换相关附件。
散热处理上,圆柱电芯之间的支架间隙形成了自然通风通道,电芯表面并非完全被实体包裹,有利于充放电过程中热量向外扩散。对于封闭设备仓,可在模组周边保留空气流通路径,避免多面紧贴设备壁面;对于持续放电负载较高的工况,则可在此结构基础上增加温度采样件或辅助风道。支架材料需要兼顾绝缘性能与结构刚性,在支撑电芯重量的同时,不能因长期受压产生明显蠕变。

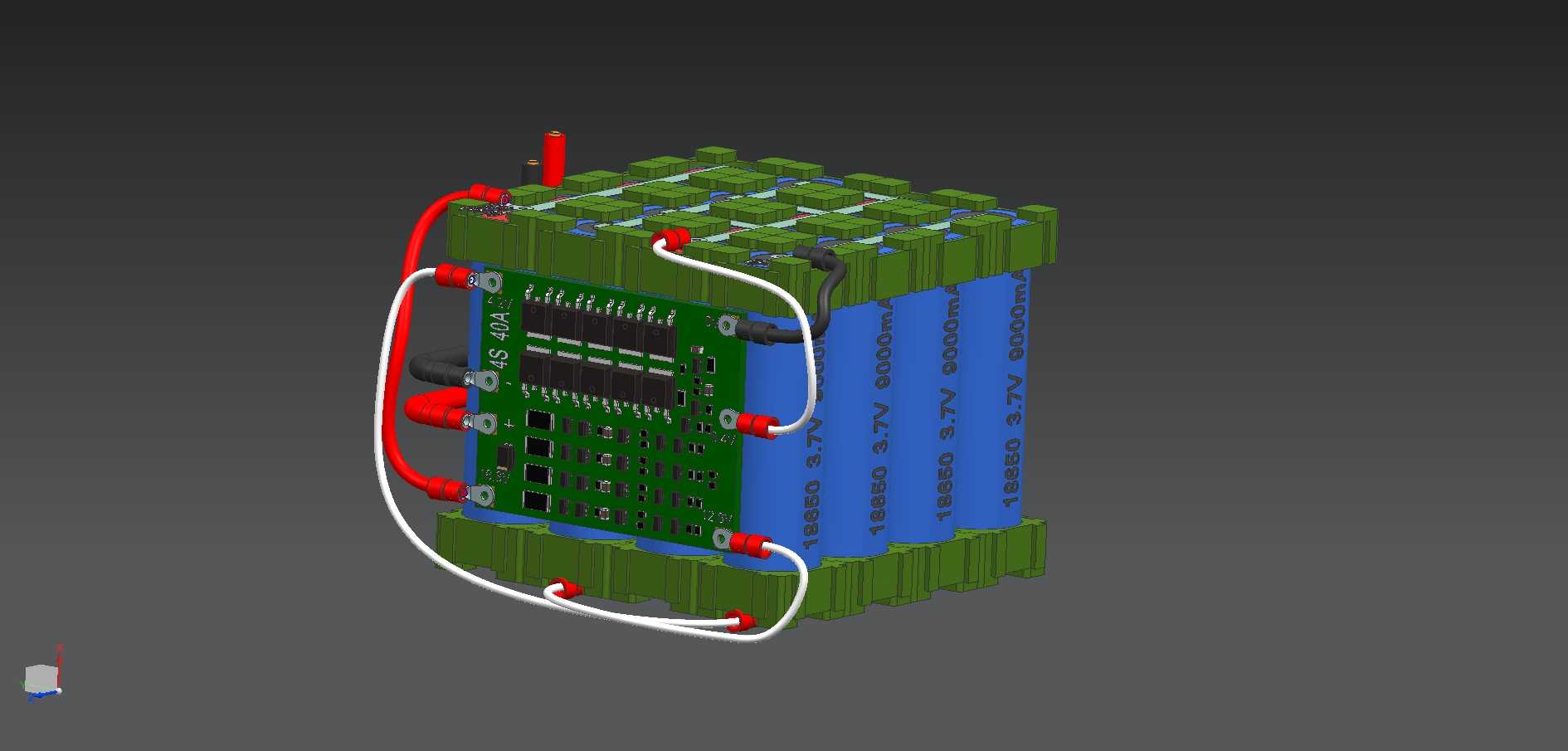

从设备选型角度看,这类模组结构适合追求标准化电芯来源、维护便利性和空间利用率的供电方案。18650单体供应链成熟,替换和扩容思路明确;通过支架统一成组后,零散电芯转化为可整体安装的动力模块,便于在设备设计阶段进行仓体布局。建模时需要重点还原电芯圆柱面、支架分格、端部连接关系、外侧加强结构和线束走向,因为这些特征直接影响干涉检查、装配顺序确认以及安装仓尺寸校核。
在整机布置中,模组通常需要与固定底座、压条或绑带配合使用。底部支撑面应保持平整,避免局部点支撑造成支架受力不均;侧向固定点宜作用在模组框架或加强区域,而不是直接压靠电芯本体。若设备存在移动、翻转或振动工况,模组周围还应设置防磨垫或隔离间隙,防止外接线束与金属仓壁长期摩擦。整体结构体现的是圆柱电芯从单体到模组的工程化成组思路:在有限体积内完成能量单元的规则排列,通过机械定位保证安全间距,通过集中汇流简化电气连接,并通过清晰的安装边界服务后续整机集成。
