自动电力传输机械传动总成结构

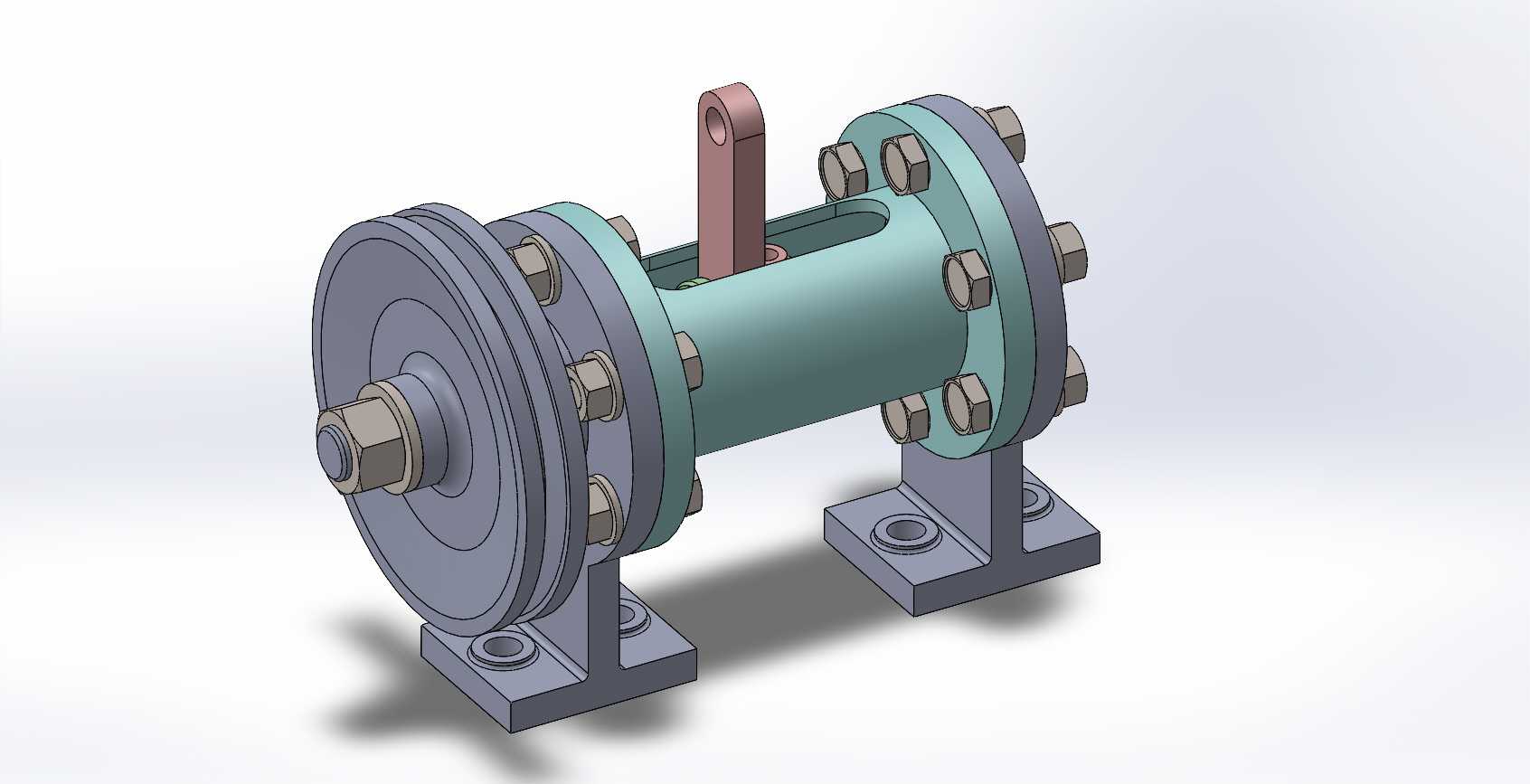

　　该结构面向需要把旋转动力沿固定轴线稳定传递的机械场景，常见于教学实训台、小型动力试验台、输送线端部驱动单元以及设备内部动力分配模块。整体采用卧式长轴布置，左侧大直径轮盘作为动力输入或惯量缓冲部位，可承接带轮、链轮、联轴器或手动盘车机构；中部通过多层轴套、隔套、挡块和紧固件确定各回转件的轴向位置，右侧形成支承与输出端，使动力能够在机架内部完成传递、限位和支撑。

　　从实际用途看，这类总成并不追求复杂变速，而是强调轴系定位、零件装配关系和传力路径清晰。轮盘侧可接入电机、减速机或皮带传动，轴上零件随主轴同步转动，机架两端的立式支脚承担径向载荷并把载荷传递到安装基础。中部竖立的拨叉状构件与轴上限位区域配合，可用于演示换挡、接合、分离或轴向约束动作；其上端受力部位采用加厚截面，下端与滑移件接触，能够在操作过程中把较小的手动或气动执行动作转化为轴向移动。

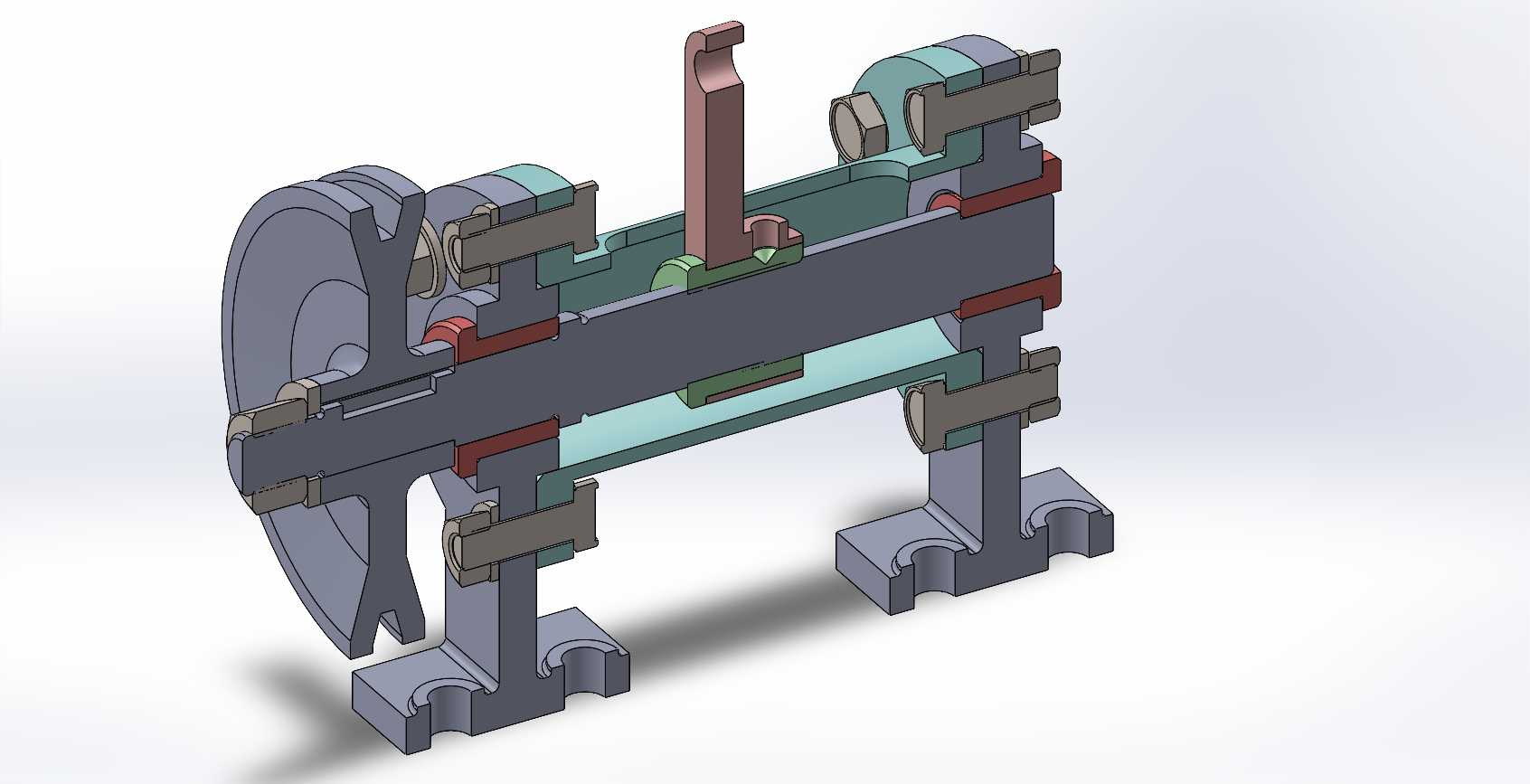

　　结构设计上，主轴贯穿左右支承，轴肩、套筒和端部压板共同限制回转零件的窜动。多个盘类零件沿轴线分层布置，相邻零件之间通过不同颜色区分的隔环、衬套和摩擦件建立装配边界，既便于三维建模时检查干涉，也方便实际装配时控制间隙。机架横梁与支脚组成稳定框架，支脚底部开设槽口，可通过螺栓固定在工作台、型材底座或设备底板上；槽口方向保留少量调整余量，便于在安装时补偿孔位偏差。

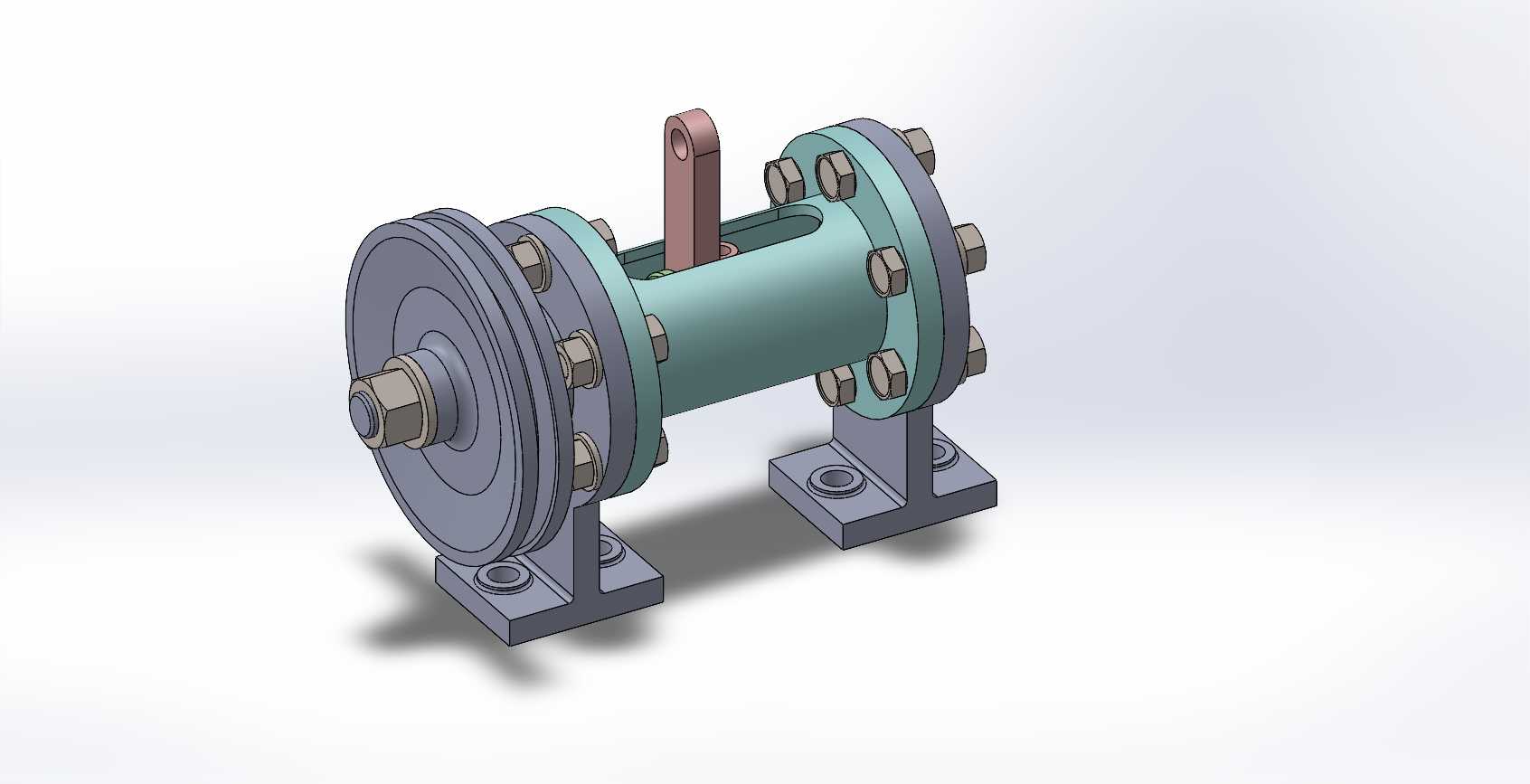

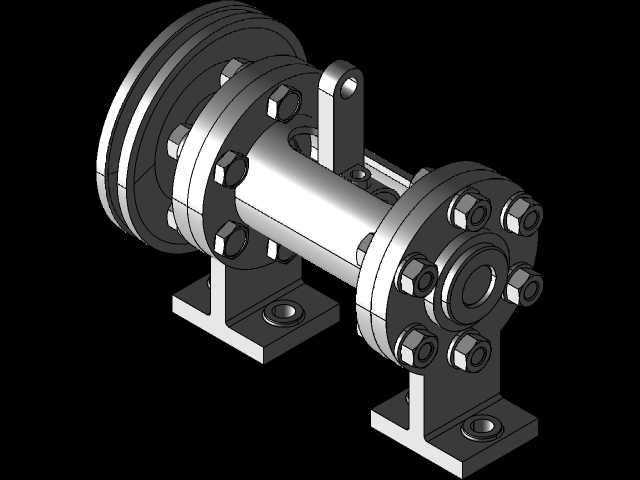

　　外形边界方面，模型沿轴向长度明显大于高度和宽度，左侧轮盘构成最大回转直径，右侧支承组件形成次要外轮廓，中部拨叉为最高点。布置时应在轮盘外缘预留旋转安全空间，在拨叉上方预留操作或执行元件安装空间，在两支脚下方保证平整支撑面。若用于真实设备，还需结合转速、扭矩和带轮张紧力校核主轴直径、支承跨距、键连接强度以及紧固件防松方式；若用于实训或方案展示，该模型能够清楚表达剖视关系、零件堆叠顺序、动力输入位置和机架安装方式。
