工厂收水段混凝土围挡与顶部格栅

　　该结构件对应工厂内部收水区域的围挡与顶部承载格栅组合，常见于车间冲洗工位、物料转运通道旁的集水沟、设备冷凝水汇集段以及需要临时遮盖浅槽的作业边界。现场使用时，混凝土栏体沿收水沟槽纵向布置，形成连续的低矮挡边，既限制冲洗水、散落浆液或地表径流外溢，也为人员行走和轻型轮式设备通过提供明确边界。顶部格栅覆盖在槽口上方，水流可通过网格落入槽内，杂物被截留在表面，日常清扫时可沿栏体端部或预留检修位置抬起处理。

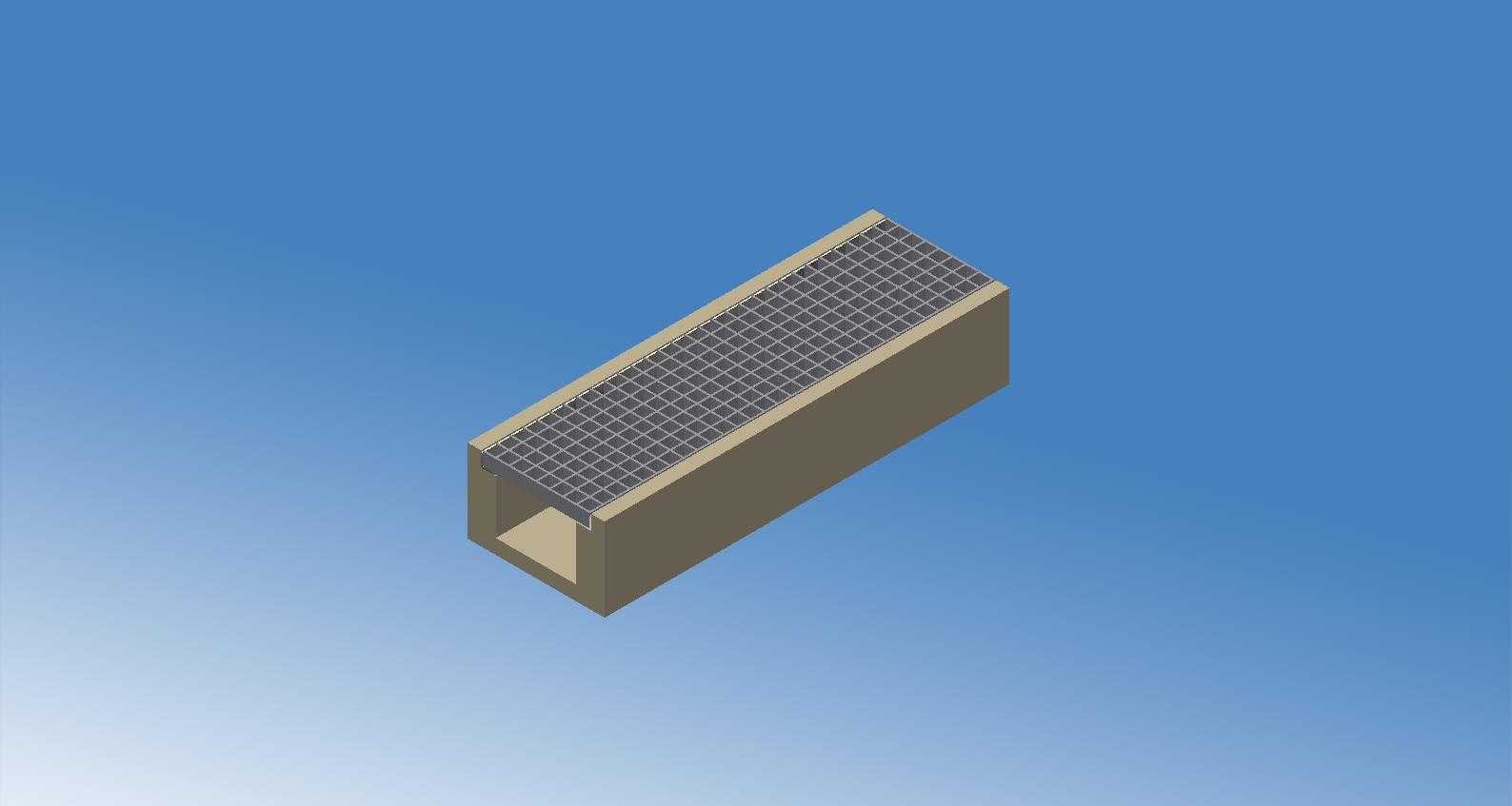

　　从结构关系看，栏体采用长条形槽腔形式，外侧立面承担围挡和防护作用，内侧形成接水、导水空间。端部保留开口，使槽体能够与后续排水沟、集水坑或管线衔接，避免单段结构成为封闭死区。格栅平铺在栏体顶部，网格方向与栏体长度方向协调，既保证开孔率，又控制单格尺寸，防止工具、小零件或脚轮陷入。格栅边缘与混凝土栏口搭接，搭接宽度需要在建模时明确保留，实际安装中该边界直接影响踩踏稳定性和格栅抗翘曲能力。

　　设计这类构件时，不能只把它看成简单的长方体加网板。栏体高度要结合现场水量、地面坡度和人员防护需求确定：过低会削弱挡水效果，过高则影响手推车、叉车或清洁设备跨越。槽腔宽度需兼顾过水断面与上部格栅跨度，跨度过大时格栅中部挠度增加，长期受轮压或冲击后容易变形；跨度过小则收水能力不足，树叶、料渣堆积后会迅速降低排水效率。格栅筋条间距应根据通过对象判断，人员通行区域重点考虑鞋跟、工具和小轮径脚轮，物料区域则要兼顾洒落颗粒的拦截与清理频率。

　　三维建模过程中，栏体可按混凝土实体与内部空腔分开表达。外壁厚度、底部厚度和端部加强段应保持一致的工程逻辑，转角处避免出现无依据的薄壁。格栅部分需要体现纵横筋条的层级关系，主筋承担跨度方向载荷，次筋控制开孔尺寸并提高面内刚度。若用于方案展示，可保留网格的真实密度，使开孔率和视觉遮挡关系清晰；若用于后续工程深化，则应进一步补充栏体分段长度、企口搭接、预埋件、吊点或检修提手等细节。

　　安装边界方面，栏体底部应落在找平后的混凝土基础或硬化地面上，基础标高决定槽内坡度能否顺利形成。多段拼接时，相邻栏体端部需要对齐，接缝处可按现场条件做密封或砂浆勾缝，防止水从侧面渗出。格栅与栏口之间应设置平整承托面，承托面不平时会造成局部点接触，人员踩踏或小车压过时产生晃动。若现场存在轨道穿越，栏体走向和格栅标高还要与轨道基础协调，保证轮缘、清洁设备和排水路径互不干涉。

　　在实际工况中，这类组合结构的价值在于把围挡、排水、防护和通行整合在同一狭长区域内。混凝土栏体提供耐久的侧向约束，适合潮湿、冲刷和轻度碰撞环境；格栅则在不封闭沟槽的情况下恢复地面通行能力。模型表达时应重点检查栏体内腔是否连续、端部过水开口是否合理、格栅是否完全覆盖槽口、网格边缘是否落入栏体承托范围。对于需要预制加工的场景，还应在结构外侧考虑脱模斜度、分段运输长度以及现场吊装后的对位关系，使三维模型不仅具备外观展示作用，也能直接服务于施工布置和构件深化。
