立式聚乙烯PE储水储罐三维结构

　　该立式储罐主要面向水处理、反渗透产水储存、自来水暂存以及厂区中水回用等场景，罐体采用聚乙烯材质，适合在常温、常压条件下储存RO水、自来水或腐蚀性较弱的水性介质。整体结构以直立圆筒为主体，外壁布置多道环形加强筋，用于提高空罐搬运和满液静置时的侧壁刚度，减少薄壁塑料罐体在长期液位循环下出现的鼓胀变形。

　　从设备布置角度看，立式圆筒罐的占地边界相对集中，适合安装在水处理机房、车间辅助区、室外设备平台或楼顶供水间。建模时需要重点控制罐体直径、总高度、顶部人孔与管口位置、底部排液口高度以及检修空间。罐体周围应预留管道连接、阀门操作、液位观察和后期清洗维护的通道；顶部接口不宜过于靠近建筑梁架或管线，以免安装后无法拆装法兰和紧固件。

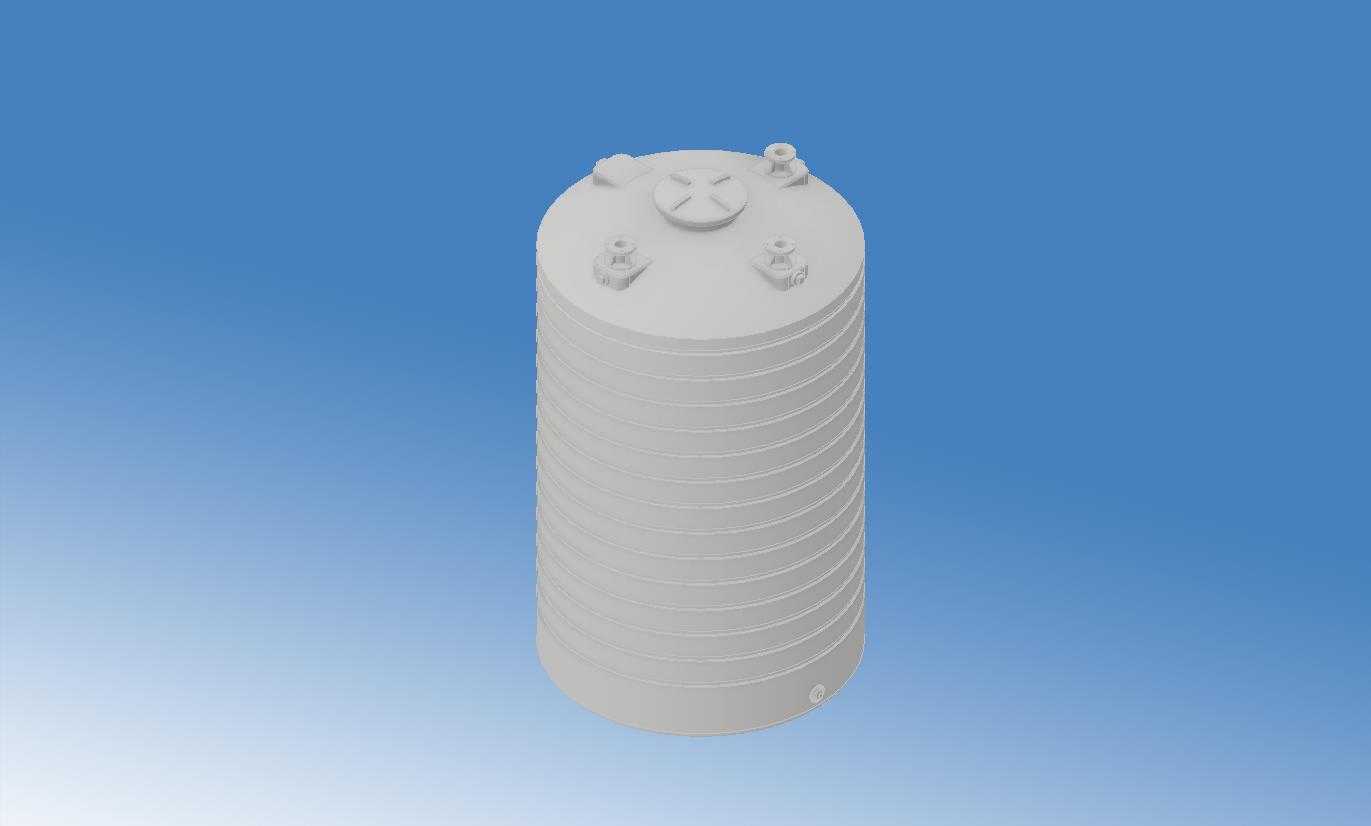

　　罐顶设置了集中式接口平台，中心区域可作为人孔或检修盖使用，周围分布多个小口径接管，能够满足进水、溢流、排气、液位检测、呼吸或药剂接入等不同功能需求。管口采用凸起式结构，便于在实际产品中通过热熔、法兰或螺纹方式与外部管路连接。顶部接口的相对位置在三维设计中应结合管道走向校核，避免进水管与溢流管、呼吸管发生干涉，同时保证维护人员能够在罐顶安全操作。

　　筒体下部保留低位接口，可用于排污、排空或取样。对于储水类设备，底部接口的高度直接影响排净能力和管道坡度，设计时不宜只按外观布置，而应结合罐底支撑形式、基础高度以及地沟通道综合确定。若罐体放置在混凝土基础上，需要保证底部承载面平整；若采用钢结构支架，则应校核支架与罐底接触范围，避免局部应力集中造成塑料罐体变形。

　　外形上，罐体侧壁的环向筋条沿高度方向均匀分布，既承担加强作用，也形成了明显的产品识别特征。筋条间距和凸起高度需要兼顾成型工艺与结构强度：间距过大时，筒壁在液压作用下容易形成较大平面变形；筋条过高则可能增加材料堆积和脱模难度。对于滚塑成型的PE储罐，圆角过渡、壁厚均匀性和无尖锐突变是建模时必须关注的细节，所有管口、人孔边缘与筒壁交接处均应保留合理圆弧，以降低应力集中。

　　在功能设计上，这类储罐并不承担承压反应任务，核心要求是储液稳定、接口清晰、安装方便和维护简单。进水管道宜设置在罐顶或上部区域，出水可根据供水方式从下部或侧壁接入泵组；溢流管口径应不小于进水管口径，并将排放方向引至安全排水点；呼吸或排气口需保持通畅，防止泵送过程中罐内形成负压或正压。液位检测可根据项目要求选用浮球、静压式液位计或连续液位传感器，相关接口在三维布置阶段就应预留，避免现场临时开孔影响罐体强度。

　　建模过程中，筒体可采用回转方式建立主体，再通过阵列特征生成环形加强筋；顶部盖板和各接管单独建模后装配，便于调整管口方位和数量。对于工程出图，应明确罐体公称容积对应的直径、高度、壁厚参考、管口方位表、基础轮廓以及检修空间。虽然三维模型展示的是成品外观结构，但在实际选型时还需要结合介质密度、环境温度、抗震要求、室外紫外线暴露条件以及接管载荷进行复核。

　　该储罐结构简洁，适合作为水处理系统中的中间储水单元，也可在轻工、电子、食品辅助用水、化工低腐蚀介质暂存等场合使用。其设计重点不在复杂运动机构，而在罐体刚度、管口功能分区、安装边界和后期维护可达性。通过三维模型可以直观校核罐顶接口排布、侧壁加强筋分布、底部排液方向以及与周边泵阀管线的空间关系，为设备选型、厂房布置和管道设计提供明确的结构依据。
