汽车通风打孔式制动刹车盘三维设计

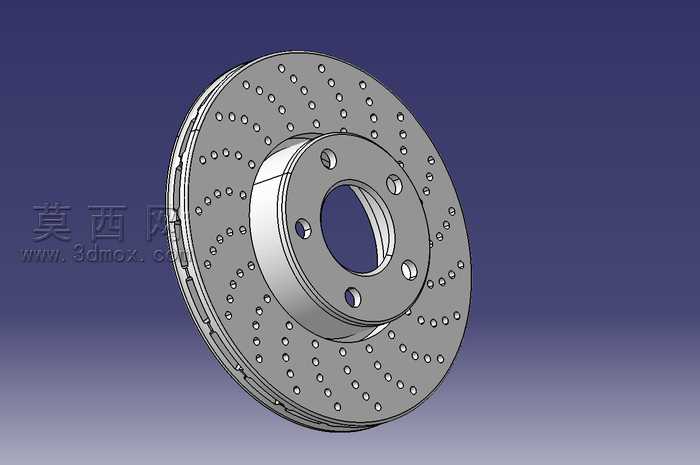

本作品为汽车通风打孔式制动盘的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先以回转体特征为基础构建制动盘的主体基体，精准绘制盘体的内外径轮廓、中心安装毂的台阶结构，通过回转命令生成基础实体后，对安装毂端面的螺栓过孔进行阵列排布设计，严格匹配实车安装的孔位分度圆直径与孔位数量，保证安装对接的结构精度。针对制动盘的通风散热结构，在双层盘体之间构建周向均匀分布的通风导流筋，筋条采用流线型截面设计，既保证盘体旋转时可引导气流快速穿过盘体内部带走摩擦热量，也兼顾了盘体的结构强度，避免制动过程中出现应力集中导致的盘体变形。盘体摩擦面的打孔设计采用参数化阵列方式完成，所有散热孔沿盘体周向与径向呈规则矩阵排布，孔口做微小倒角处理，既可以在制动时排出摩擦产生的粉尘碎屑，也能进一步提升散热效率，减少制动热衰减的发生概率。建模过程中对所有配合面、安装面的尺寸公差做了对应预留，中心定位孔的精度、安装螺栓孔的位置度都按照汽车制动部件的通用设计规范进行约束，保证模型可直接用于后续的结构仿真、装配验证环节。材质渲染阶段，为制动盘赋予灰铸铁材质属性，还原金属铸件的哑光金属质感，对摩擦面做细微的纹理处理模拟实际使用的摩擦痕迹，安装毂与通风筋的边缘做锐边保留，还原机加工后的零件真实质感，整体模型结构完整无破面，所有特征参数可编辑，可用于汽车制动系统的教学演示、结构优化设计、虚拟装配验证等场景，完整还原了量产打孔通风制动盘的全部结构细节，从盘体厚度、通风道截面尺寸到散热孔孔径、安装孔位参数都参考主流乘用车型的制动盘规格进行设计，具备较高的工程参考价值。
