通风散热型盘式制动盘三维结构设计

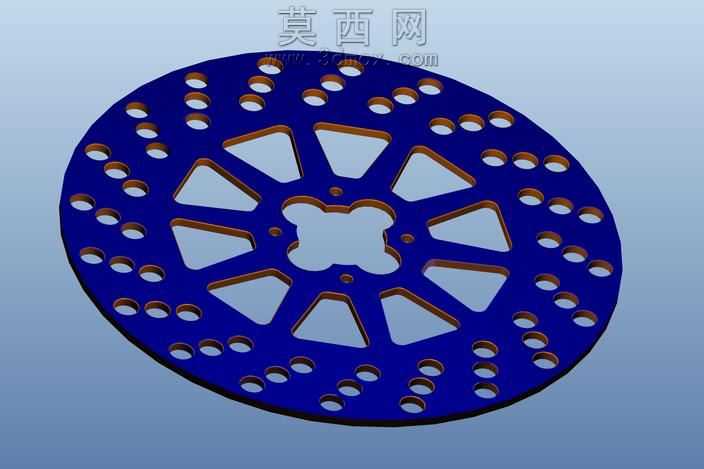

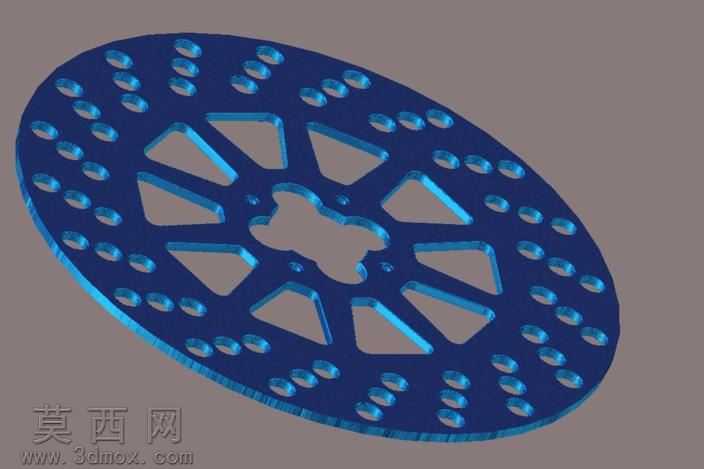

本作品为盘式制动器核心部件制动盘的三维参数化模型，建模阶段采用NX软件完成全参数化草图绘制与特征构建，首先以中心花键定位孔为基准绘制中心梅花型安装定位结构，该结构可与轮毂轴头实现精准周向限位，避免制动过程中出现盘体滑移问题。向外延伸的辐条区域采用十组对称式三角形镂空设计，在保证盘体整体结构强度、抗扭刚度满足制动工况要求的前提下，大幅降低了盘体自身重量，实现了轻量化设计目标。盘体外圈的环形摩擦工作带区域，均匀排布了多组大小不一的圆形通风散热孔，孔位排布经过力学仿真校验，既不会破坏摩擦面的结构连续性，又能在车辆行驶过程中形成贯穿盘体的空气对流通道，快速带走制动摩擦产生的大量热量，避免长时间制动出现热衰减现象，保障制动效能的稳定性。材质渲染阶段，摩擦盘面采用高饱和度深蓝色哑光耐磨涂层材质模拟实际产品的高温防锈处理层，镂空边缘与安装孔位做了金属倒角高光处理，还原金属切削加工后的真实质感，中心安装面与辐条镂空区域做了暗棕色金属氧化层效果，区分不同功能区域的表面处理工艺差异。设计过程中充分考量了制动盘的实际工作逻辑：制动时卡钳推动刹车片夹紧两侧摩擦面，通过摩擦力将车轮转动的动能转化为热能散出，镂空与散热孔结构同时具备排出摩擦磨损产生的粉尘碎屑的作用，避免粉尘在摩擦面堆积造成制动异响、制动力度不均等问题。整体模型结构严谨，各特征尺寸符合常规乘用车辆制动盘的设计规范，可用于制动系统结构教学、装配仿真验证、改装件设计参考等场景，完整还原了通风式制动盘的结构特点与设计考量，兼顾了结构强度、散热性能、轻量化三方面的设计需求。
