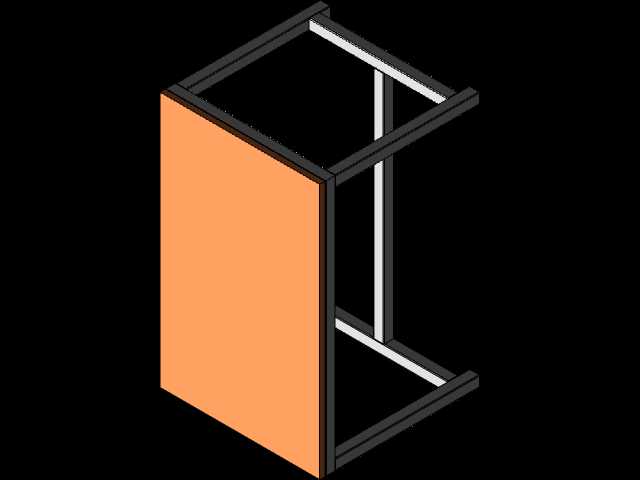

铝型材框架侧封板式桌台支撑结构

　　这套桌台框架结构面向车间工位、生产线边操作位、检测区临时作业台以及小型设备承载台这类使用场景搭建，整体采用工业铝型材拼接成立体支撑骨架，单侧加装整块封板做侧围遮挡，既保留了型材机架拆装灵活、改造余量充足的优势，也通过封板补齐了裸框架侧边无防护、走线外露、观感零散的短板。

　　从实际落地用途来看，这类框架不需要做焊接固定，所有型材交接位置通过配套角件、内置连接件锁紧，在产线布局调整时可以快速拆解移位，也能根据现场工位的排布需求追加层板、置物挂条、照明支架或者气动元件安装位。侧封板的设置首先起到安全防护作用，避免台面上放置的细小零件、工具从侧边滑落掉入设备运行区域，也能遮挡框架内侧布设的气管、线缆，让工位外观更规整；封板同时具备一定的侧向加强效果，整块板材和型材立柱贴合锁附后，相当于给框架单侧增加了大面积的抗剪支撑，能降低框架受侧向推力时的平行四边形形变趋势，相比完全敞开的四面型材架，抗扭刚性有明显提升。

　　设计思路上优先匹配工位人机操作的边界需求，整体长宽高三个方向的外轮廓尺寸控制在常规作业台的适配区间，台面高度符合站立操作的人机工程范围，操作人员在台前进行装配、分拣、检验作业时，肘部可以自然搭放在台面上，不需要抬臂或者弯腰适配。框架的上下两层矩形型材围边分别承担台面承载和底部地脚安装的功能：上层围边用来固定台面板，型材的槽口可以直接嵌入台面板的定位边，也能通过T型螺栓在任意位置锁紧台面固定件，不需要在型材上额外钻孔；下层围边一方面作为底部支撑的连接框，把四根竖向立柱的底端连为整体，避免立柱底端向外张开，另一方面也可以作为下层置物层的安装基础，后续加装中层搁板时，只需要在竖向立柱的对应槽位放入滑块螺母，就能固定搁板支撑角码，调整层间距的时候不需要改动主体框架结构。

　　安装边界方面，框架底部的四根立柱底端预留了脚杯或者脚轮的安装接口，现场如果是固定工位，可以选配可调脚杯，通过脚杯的螺纹调节补偿地面的平整度误差，让整个台架在不平整的车间地面上也能保持台面水平，不会出现晃动；如果工位需要随产线变动频繁移位，也可以直接换装带刹车的万向脚轮，推移到指定位置后锁死刹车即可固定。框架后侧和剩余的敞开侧没有加装封板，预留出了人员腿部活动空间以及设备对接的开口，台面上如果要放置小型检测仪器、电动工具或者物料盒，后侧敞开的结构也方便布设电源线、数据线，线缆可以顺着竖向型材的内置槽走线，不会散落在地面绊倒通行人员。

　　结构细节上，竖向立柱采用通长型材，从底部围边一直延伸到顶部围边，没有中间拼接断点，载荷从台面板传递到上层围边后，会顺着四根整长立柱直接传导到底部脚杯，传力路径简洁直接，没有额外的转接薄弱点。侧封板的边缘完全贴合两根前侧立柱以及上下横型材的侧面，锁固件隐藏在型材槽口内部，外表面没有突出的螺栓头，既避免操作人员走动时剐蹭衣物，也方便日常擦拭清洁，车间内的粉尘、油污落在封板表面可以直接擦拭清理，不会积存在裸露的型材缝隙里。

　　这类框架在选型建模时，已经把铝型材的槽口间距、角件安装间隙、封板厚度预留量都做了匹配，后续工程人员在此基础上做衍生设计时，可以直接在空余的型材槽位上追加工具挂板、物料盒支架、标签卡槽、照明灯具安装梁，不需要重新搭建主体骨架，能大幅缩短非标工位台的设计周期，适配多品种小批量的车间工位定制需求。
