CSWA考试练习用夹持支座零件

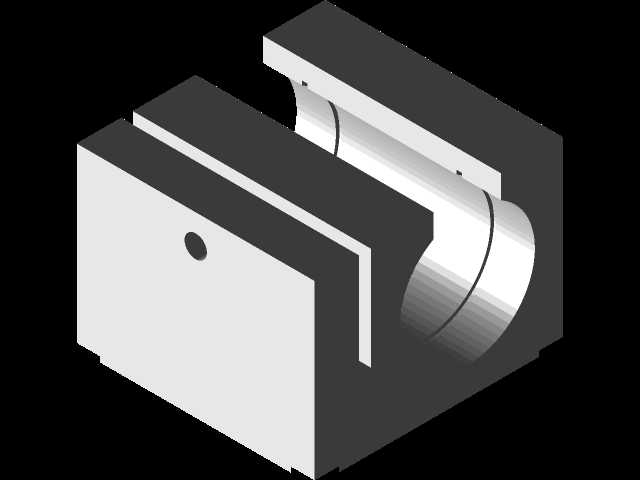

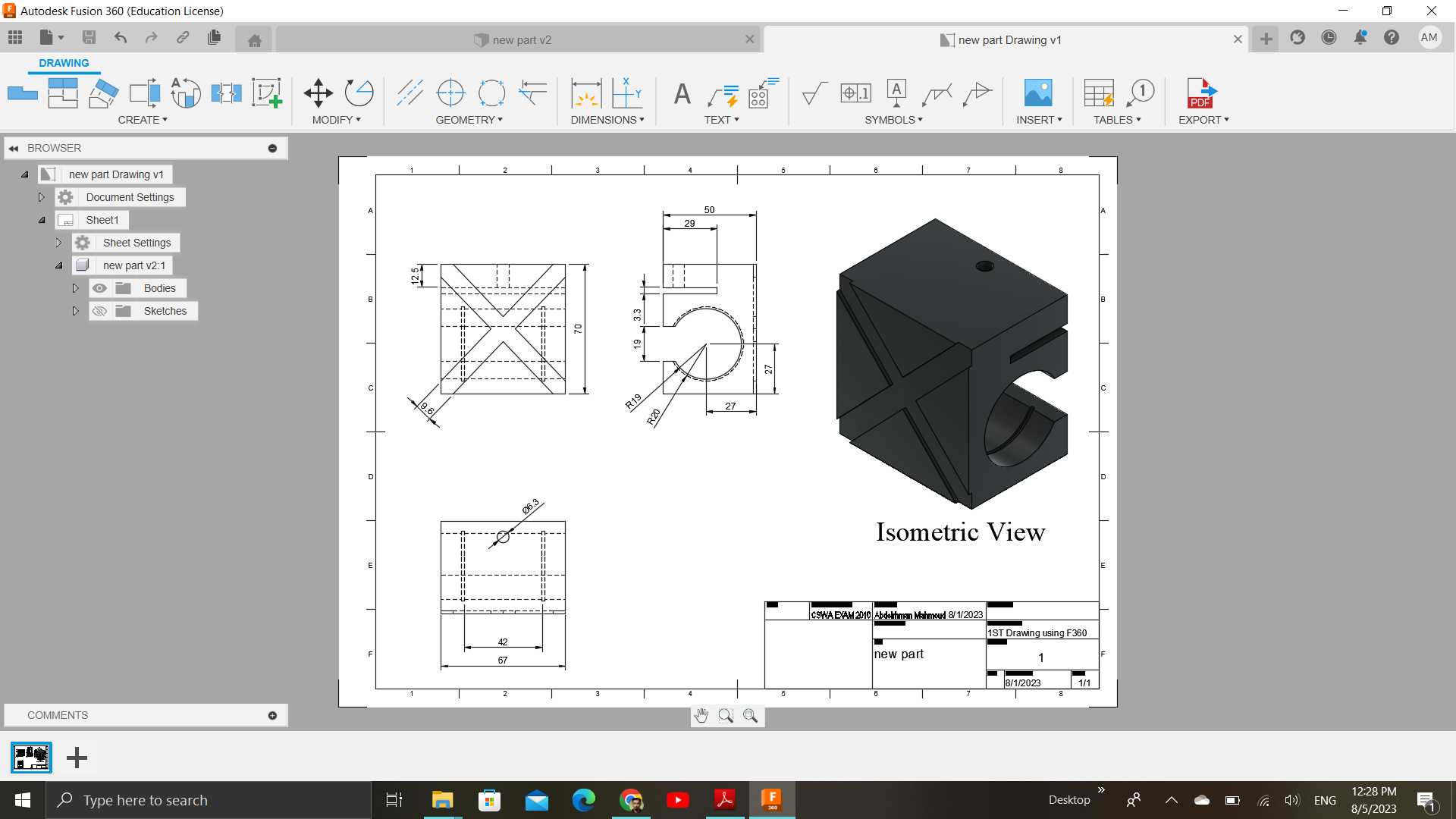

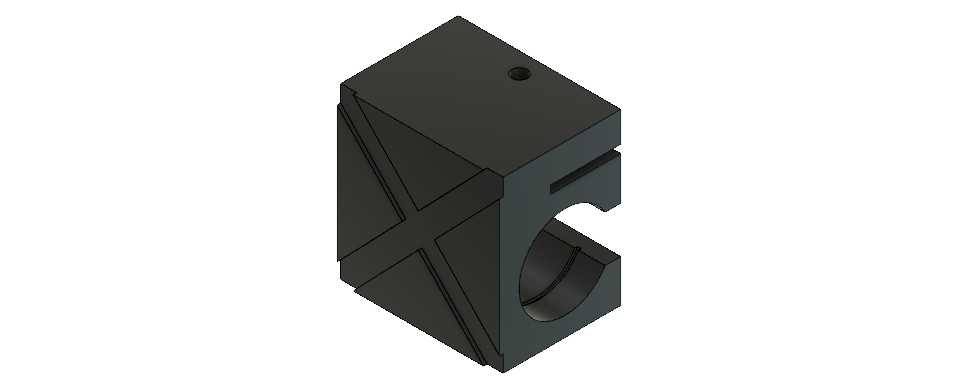

　　该零件属于典型的块状夹持支座类结构件，整体以长方体实体为主体，在块体一侧开设半开放的圆弧夹持槽，槽口上下预留出卡接凸边，可直接卡入对应直径的圆轴、杆类工件，实现径向限位与抱紧定位，块体顶面预留有小型螺纹安装孔，可穿入紧定螺钉从顶部施压，锁紧嵌入槽内的轴件，防止工件在槽内转动或轴向窜动。零件侧面加工有交叉分布的凹槽结构，该类凹槽一方面可在注塑、铣削加工过程中减少实体材料用量，降低零件整体自重，另一方面交叉筋位的布局可在不显著增加壁厚的前提下提升块体整体抗扭、抗弯刚度，避免夹持受力时块体出现侧向张开变形。

　　从实际应用场景来看，这类块状夹持支座常出现在教学实训台、小型工装夹具、轻工装配工位当中，可直接固定在工作台面、型材机架上，用来固定导向光轴、传感器安装杆、小型出料管、定位销柱等圆柱形零部件，在实训考核场景中，该类零件覆盖了拉伸凸台、切除拉伸、圆角、打孔、特征阵列等基础建模操作，能够完整考察建模人员对草图约束、特征顺序、尺寸关联逻辑的掌握程度。

　　设计该零件时，首先需要优先确定夹持圆弧的内径尺寸，该尺寸直接决定可适配的轴件直径，圆弧与槽口两侧的凸边需要预留合理的开口间隙，开口宽度略小于圆弧内径，既保证轴件可以从侧方压入槽内，又能依靠槽口的弹性抱紧力避免轴件轻易脱出。块体的整体长宽高边界需要匹配安装工位的预留空间，底面需要保证足够的平面度，可直接贴合安装基准面，若需要将支座固定在机架上，也可在底面额外拓展安装沉孔，穿入螺栓完成锁附。顶面的紧定螺钉孔需要与下方夹持圆弧的中心轴线保持垂直，保证螺钉施压时作用力正对轴件外壁，锁紧受力均匀，不会出现偏载打滑的问题。侧面的交叉凹槽深度需要控制在合理范围，槽深过大会削弱块体侧壁的结构强度，夹持受力时容易出现侧壁断裂，槽深过小则无法起到减重与避让的作用，凹槽的转角位置需要设置合理的工艺圆角，避免铣削加工时刀具在转角处留下应力集中点，同时也能减少零件受交变载荷时出现裂纹的风险。

　　零件的半开放槽结构属于典型的卡箍式夹持变体，相比整环式抱箍，该结构不需要从轴件端部穿入，可直接从轴件侧方完成装配，在设备后期维护、工位调整时不需要拆卸轴件两端的关联部件，拆装效率更高。块体的直角外轮廓方便在加工时直接使用平口钳装夹，六面均可作为铣削加工的定位基准，加工工序排布简单，不需要复杂的专用工装即可完成全部特征的加工。在建模过程中，特征顺序的排布会直接影响后续修改的便利性，通常先完成主体方块的拉伸，再依次切除侧面交叉凹槽、侧方夹持槽、顶面螺钉孔，最后对锐边做统一圆角处理，当需要调整适配轴径时，仅需修改夹持圆弧的草图尺寸，关联的槽口凸边、螺钉孔位置参数即可同步更新，不需要重建全部特征，能够大幅提升设计迭代效率。这类零件虽然结构简单，但涵盖了机械夹持结构最核心的尺寸配合、刚度校核、装配工艺相关的设计要点，是机械结构设计入门阶段非常典型的练习载体。
