剖分式滑动轴承座支撑结构

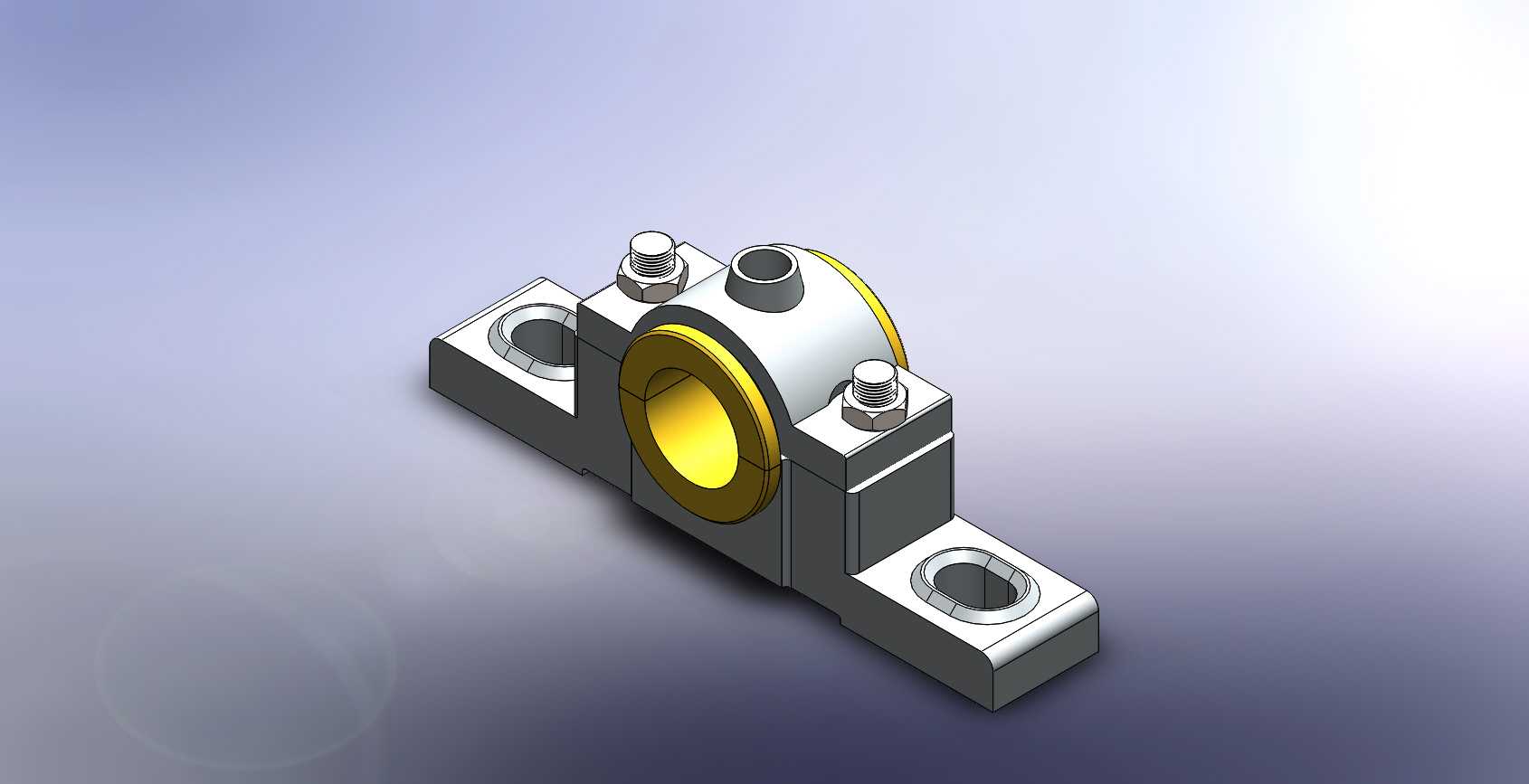

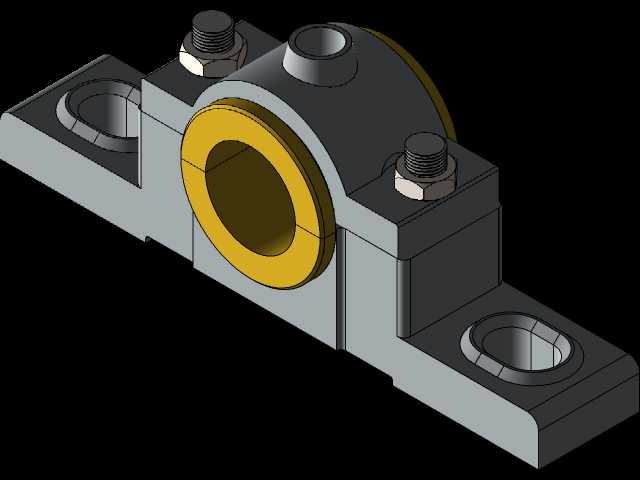

　　该支撑部件属于旋转轴系的径向承载单元，常见于中低速重载传动场景，在输送辊道、矿山破碎辅机、小型卷扬机构、搅拌设备主轴以及老式减速箱输入输出端都能见到同类结构。它的核心作用是在轴连续回转时约束径向位移，同时保留轴的转动自由度，把轴上的径向载荷平稳传递到下方机架基础上。整体采用上下对开的剖分布局，下半部分直接承接轴瓦载荷，上半部分通过两侧螺栓压紧，形成完整的圆柱包容面，这种结构最大的优势是检修时不必沿轴向拆卸联轴器、带轮或齿轮，松开上部紧固件即可抬开上盖，更换轴瓦或检查轴颈磨损，现场维护工作量远小于整体式滑动轴承。

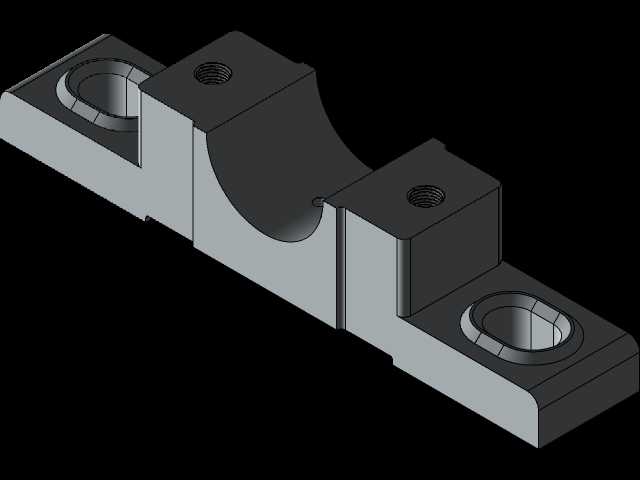

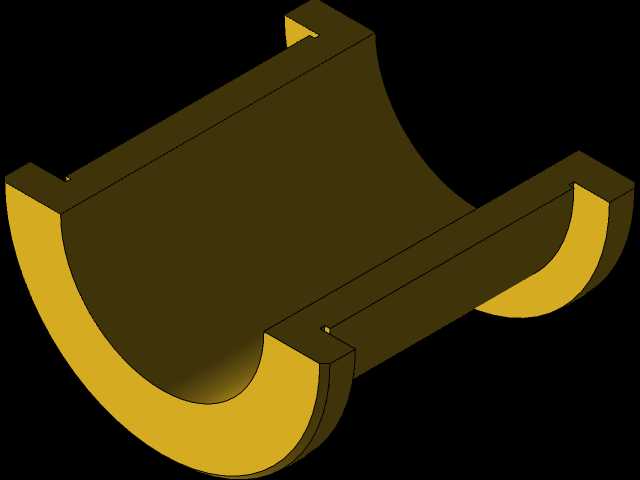

　　底座部分为一体式铸造承力结构，两端伸出带沉孔的安装耳，沉孔用于容纳内六角或六角螺栓头部，安装时螺栓从上方穿入，把整个轴承座锁定在机架焊接面板或铸件基座上。两个安装孔的中心距构成最关键的安装边界，布局时需要在机架对应位置预先加工匹配孔位，底座底面要求与支撑面贴合，局部间隙过大时应通过垫片调整，避免轴承座受迫装配后导致轴孔扭曲。底座中部向上延伸出下半轴承腔，腔体内嵌入下半轴瓦，轴瓦内表面为直接接触轴颈的工作表面，材质通常选用减摩合金或铜合金，利用软质基体容纳微小杂质、保护轴颈。

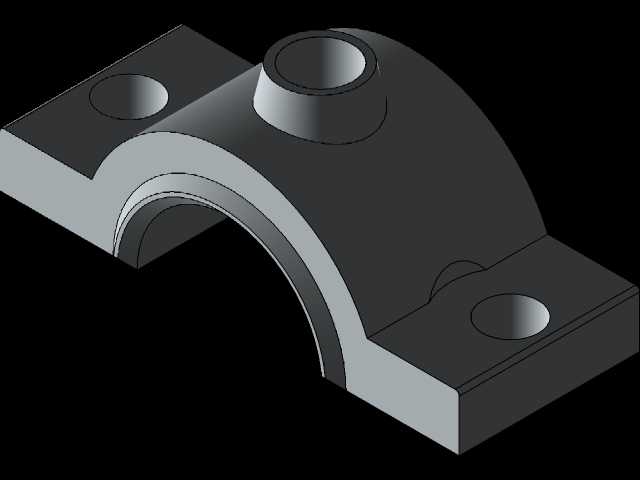

　　上盖为拱形承压结构，中部预留注油孔，可安装油杯或接入润滑管路，润滑油通过孔道进入轴瓦与轴颈之间的间隙，建立油膜降低摩擦系数。上盖与底座的结合面经过精加工，剖分面处设置定位止口，保证上下半圆同轴度，装配时两侧的螺栓配合螺母、垫圈提供足够预紧力，既防止运转中上下盖错位，又能通过适度预紧控制轴瓦间隙。轴瓦端部可见黄色的限位与密封结构，用于限制轴瓦轴向窜动，同时阻挡外部粉尘进入摩擦面、减少润滑脂外泄，在多尘工况下这一细节直接决定轴承的维护周期。

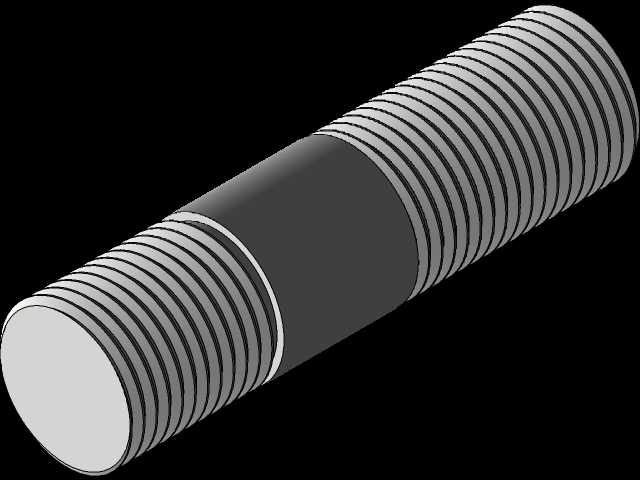

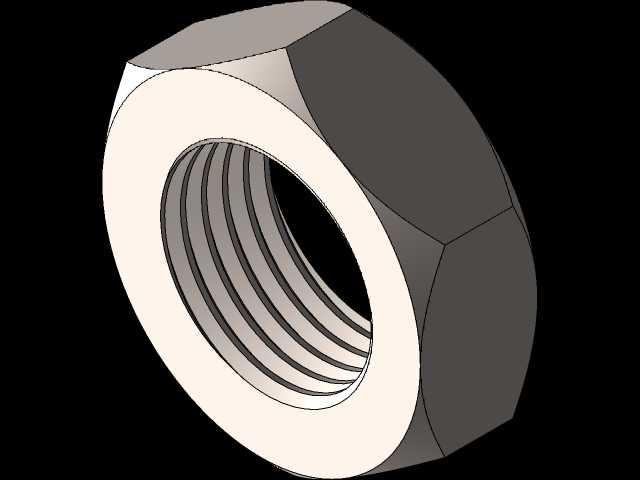

　　建模过程中先确定轴颈直径这一核心参数，由轴径推导轴瓦宽度、轴承座中心高，中心高即轴中心线到底座安装面的距离，是轴系对中的关键尺寸，与之相连的电机、减速器输出轴中心高都要与之匹配。随后展开底座轮廓，绘制两端安装耳并拉伸成型，在耳板上切除沉孔与通孔；下半轴承腔按轴瓦外径构建包容圆柱，两侧加强筋沿载荷传递方向布置，把轴瓦区域的径向力顺畅引导至底座安装面，避免出现悬伸薄弱截面。上盖部分先构建拱形外壁，再切除内部轴瓦容纳腔，顶部添加注油凸台并打通油孔，两侧加工螺栓过孔与螺母支承面。紧固件单独建模，螺栓、螺母、垫圈按标准件规格装配，还原真实装配关系。轴瓦作为独立零件装配在上下盖之间，端面的挡圈与密封件也单独体现，方便工程中生成爆炸视图、核对装配顺序。

　　结构设计上需要重点关注几处工程细节：剖分面通常略低于轴瓦水平中心，使轴瓦在孔内存在适度过盈，防止工作时轴瓦随轴转动；螺栓间距与规格依据最大径向载荷核算，保证压紧力大于轴瓦外圆的摩擦力需求；底座加强筋的厚度和过渡圆角要兼顾铸造工艺，避免壁厚突变产生缩孔；注油孔的位置应指向轴瓦承载区附近，确保润滑剂能进入摩擦副。选型布置时，还要留出扳手空间用于拧紧两侧螺母，上方保留油杯操作空间，轴向两侧留出轴伸与密封件的安装位置，不能让相邻零件与轴承座轮廓发生干涉。这类剖分滑动轴承相比滚动轴承，承载能力更强、抗冲击性好，对安装对中度的容忍度较高，适合工况恶劣、载荷波动大的低速重载设备，三维建模完整还原了铸件本体、轴瓦、紧固件、润滑与限位结构的配合关系，可直接用于结构校核、装配演示与机加工艺参考。
