镂空式线缆固定导向轮盘结构设计

　　该轮盘面向设备内部线束整理、拖链旁侧走线、小型工装导线约束等场景，核心作用不是承载大扭矩传动，而是把散线在回转或往复运动边界处收拢、限位并降低剐蹭。现场布线时，线缆如果直接贴着钣金棱边或机构活动件经过，反复摆动后外皮容易磨伤；加入这类轮盘后，线材可沿轮面或开孔区域被引导，运动过程中走线轨迹更稳定，检修时也能快速分辨线束走向。

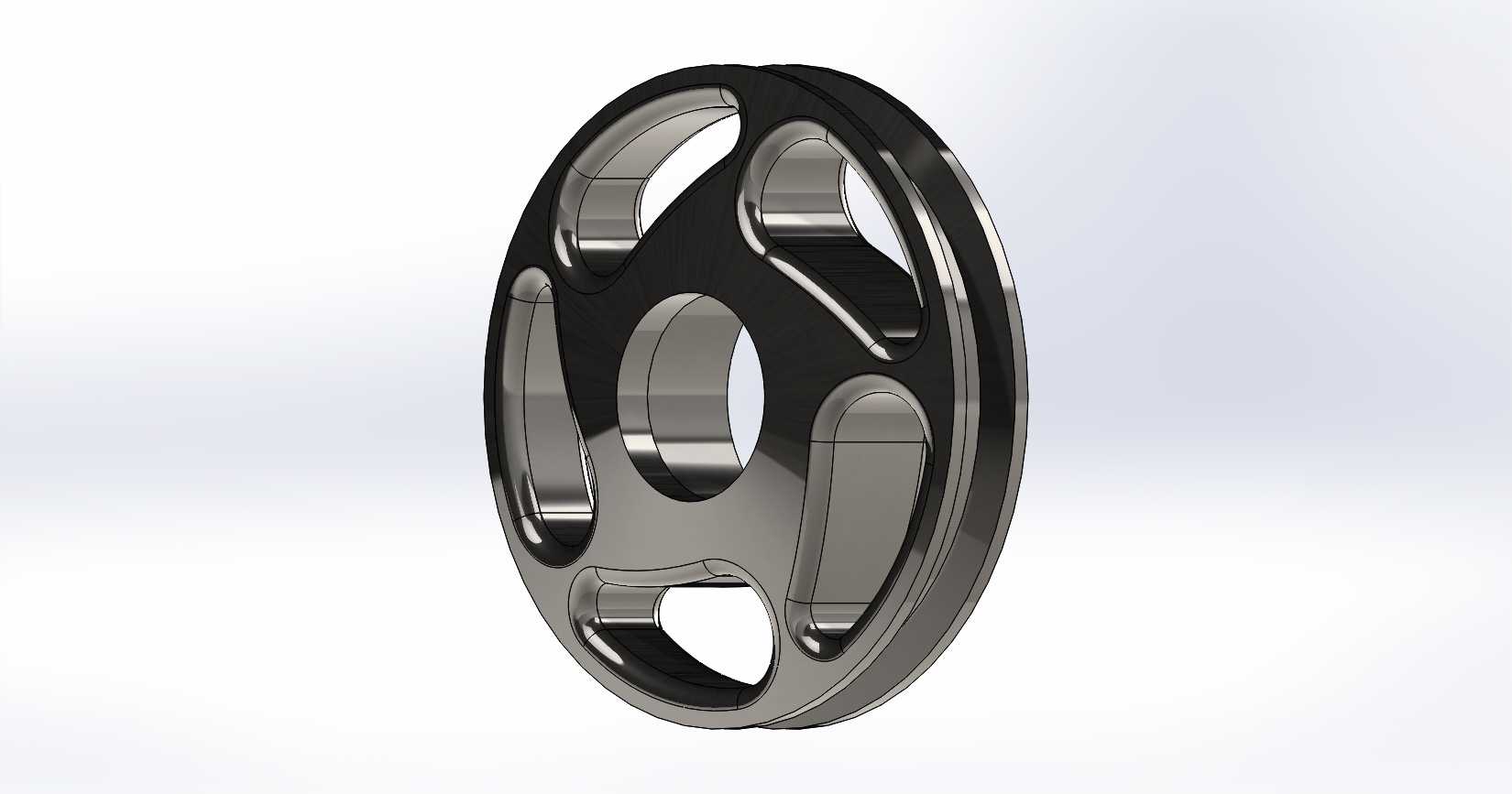

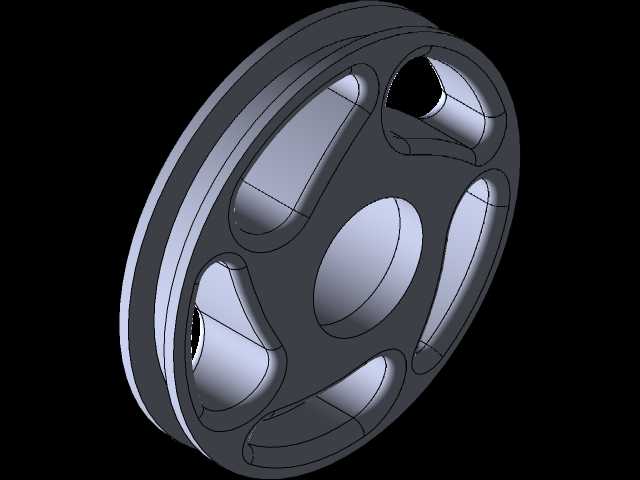

　　结构上，轮体采用圆盘式布局，中心设置贯通安装孔，用于穿入转轴、衬套或固定轴。中心孔周围形成轮毂区，承担与轴件配合、定位和传力的作用；轮毂向外延伸出轮辐式实体带，把外圈轮缘连接成整体。与实心平板轮不同，盘面上开设多处异形镂空孔，这些孔一方面减轻轮体质量，降低转动惯量，另一方面可作为线缆穿过、绑扎或避让的空间。孔边并非简单直切，而是配合曲面过渡和局部凸台，使应力从孔缘向轮毂、轮缘分散，避免薄板开孔后在受拉或受振位置产生明显应力集中。

　　从外形尺寸与安装边界看，该件属于薄盘类零件，轴向厚度明显小于外径，适合安装在侧板之间、支架端面或设备夹层等空间受限位置。中心孔轴线是主要装配基准，装配时需保证轮盘端面与支撑面平行，若偏斜过大，线缆经过时会产生侧向挤压，转轴也会承受附加弯矩。轮缘外圆应保持连续圆滑，作为线材接触或导向的工作面；镂空孔的最小通过宽度需要结合实际线束外径校核，过线时不能让接头、卡扣或端子卡在孔缘。若多根线缆同时穿过，应在孔内预留弯曲余量，不能把线材满孔塞满，否则设备运动时线缆失去伸缩补偿，容易在端部接头处拉脱。

　　设计思路上，轮盘把“减重”和“导向”合并在同一构件中。实体材料主要分布在中心轮毂、外圈轮缘以及连接二者的几条承载带上，这些区域构成刚度骨架；大面积开孔区域则服务于走线和轻量化。盘面可见的凹陷与隆起不是单纯外观造型，而是冲压、铸造或机加工后提高板件抗弯能力的加强形式。薄盘件如果完全平板化，受侧向力时容易产生碗状变形；通过局部压型、曲面翻边和厚度过渡，可以在不显著增加重量的前提下提升端面刚性。

　　实际使用中，该轮盘可固定在机架上作为静态过线器，也可配合轴套作为低速转动导向轮。作为静态件时，重点校核安装孔周边挤压强度和螺钉预紧后的局部变形；作为转动件时，则要关注中心孔与轴或衬套的配合间隙、轮缘跳动以及润滑维护空间。若线缆运动速度较高，轮缘应做圆角或抛光处理，避免尖锐边割断外皮；若环境中存在油污、切屑或粉尘，开孔数量和孔径还要兼顾清理便利性，防止碎屑在孔内积存并磨损线缆。

　　建模时应先确立中心孔、外圆和两侧端面的基准关系，再绘制轮毂与轮缘之间的承载带。镂空孔不宜只按视觉形状绘制，需要同步检查孔边到外圆、孔边到中心孔的最小壁厚；壁厚过薄会导致成型困难或受载开裂。圆角半径应与工艺方式匹配，机加工件可采用较小圆角，铸造或冲压件则需放大过渡半径并考虑拔模。装配模型中还应放入周边支架、轴件和线缆包络，检查轮盘旋转时是否与线束接头、扎带、钣金边发生干涉。

　　总体而言，该结构适用于轻载导向和线缆固定，不适合替代传递大功率的传动飞轮或重载带轮。其工程价值在于用紧凑的盘式结构同时完成线束约束、路径导向和重量控制，通过合理的孔位布置、加强曲面和中心安装基准，使轮盘在有限空间内具备足够刚性，并为后续装配、检修和线缆更换留出操作边界。
