在桌面级数控设备、小型自动化模组以及教学实验平台的结构搭建中,42系列步进电机(即Nema17规格)几乎是最常见的动力源,而如何把这台方方正正的电机可靠地固定到机架、型材或面板上,往往是结构工程师在布局阶段就要反复推敲的细节。这个安装固定支架正是围绕这一实际需求展开的,它把电机的定位、承载、避让和对外连接整合到一块成型件上,省去了现场拼焊、钻孔对位的麻烦。

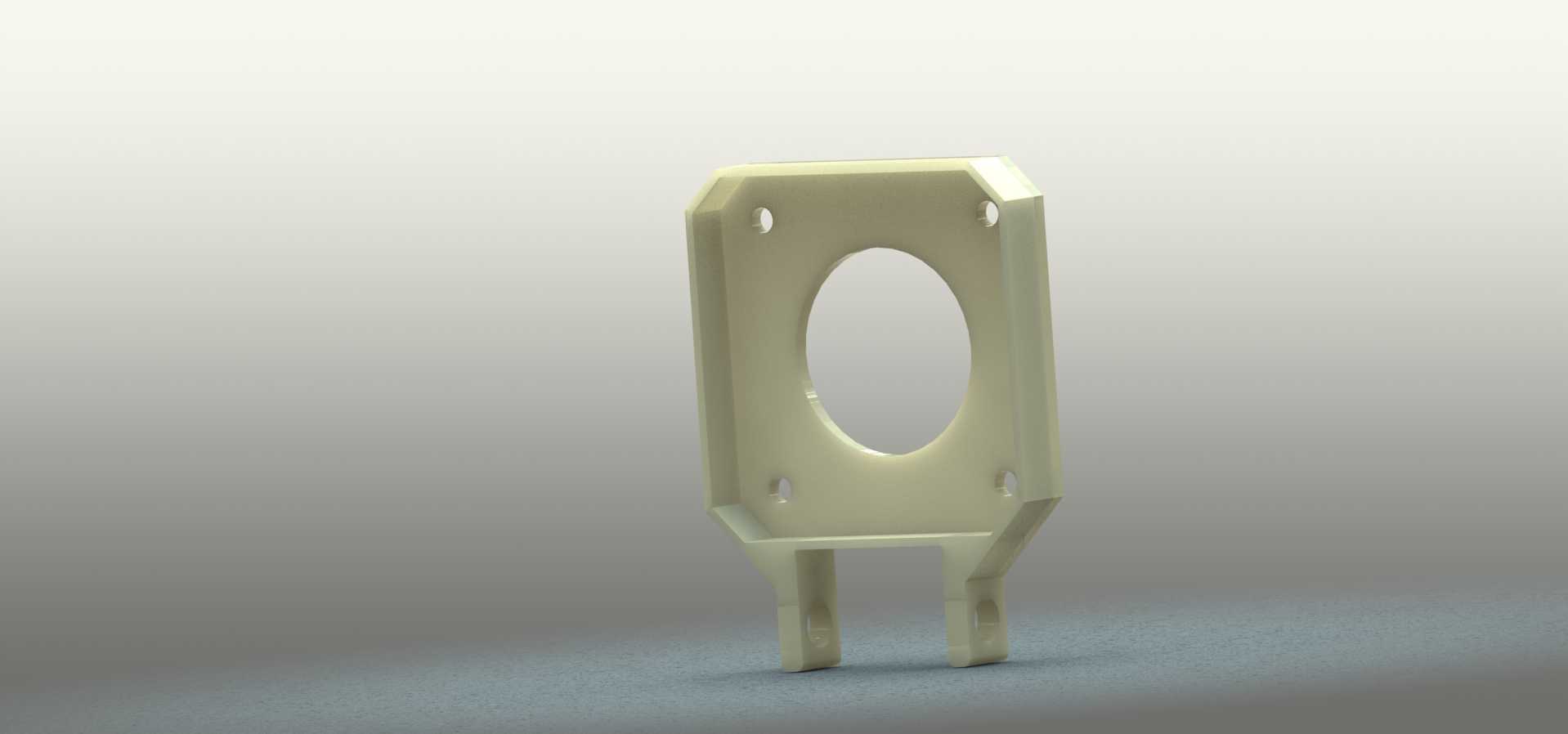

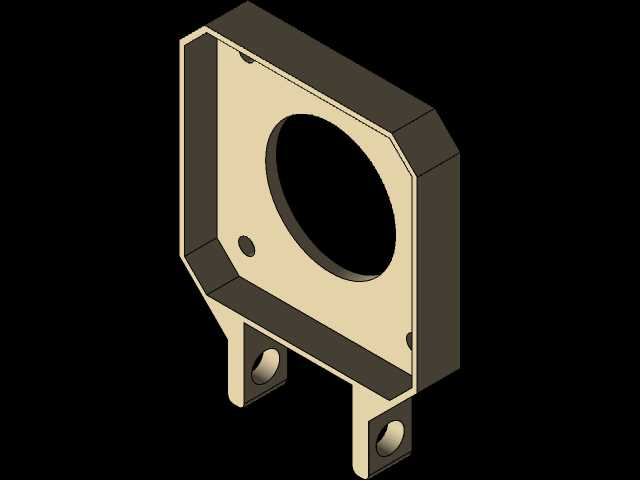

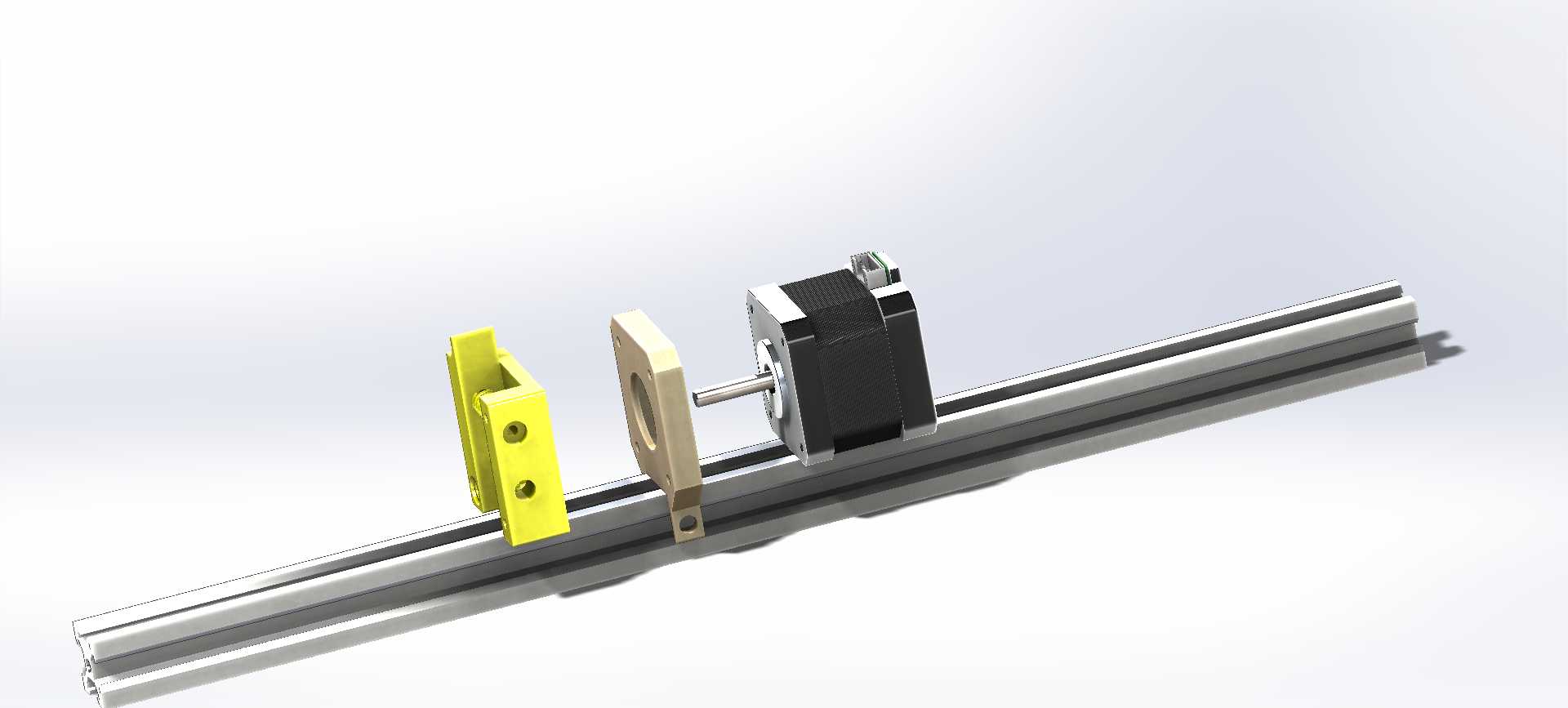

从功能上看,支架承担的首要任务是为电机前端法兰提供一个平整、刚性的安装基准。板体中部开出的大圆孔对应电机本体的外径,让电机轴端能够从孔中穿出,而孔周分布的四个小孔则与Nema17电机法兰面上的标准安装孔位一一对应,装配时电机从背侧贴紧板面,用螺钉穿过这四个孔锁紧即可。这种“中心过孔+四角锁付”的布局,既保证了电机轴线与支架平面的垂直度,又让电机的重量和工作时产生的扭矩反力均匀分散到整块板上,避免单点受力造成的偏摆。

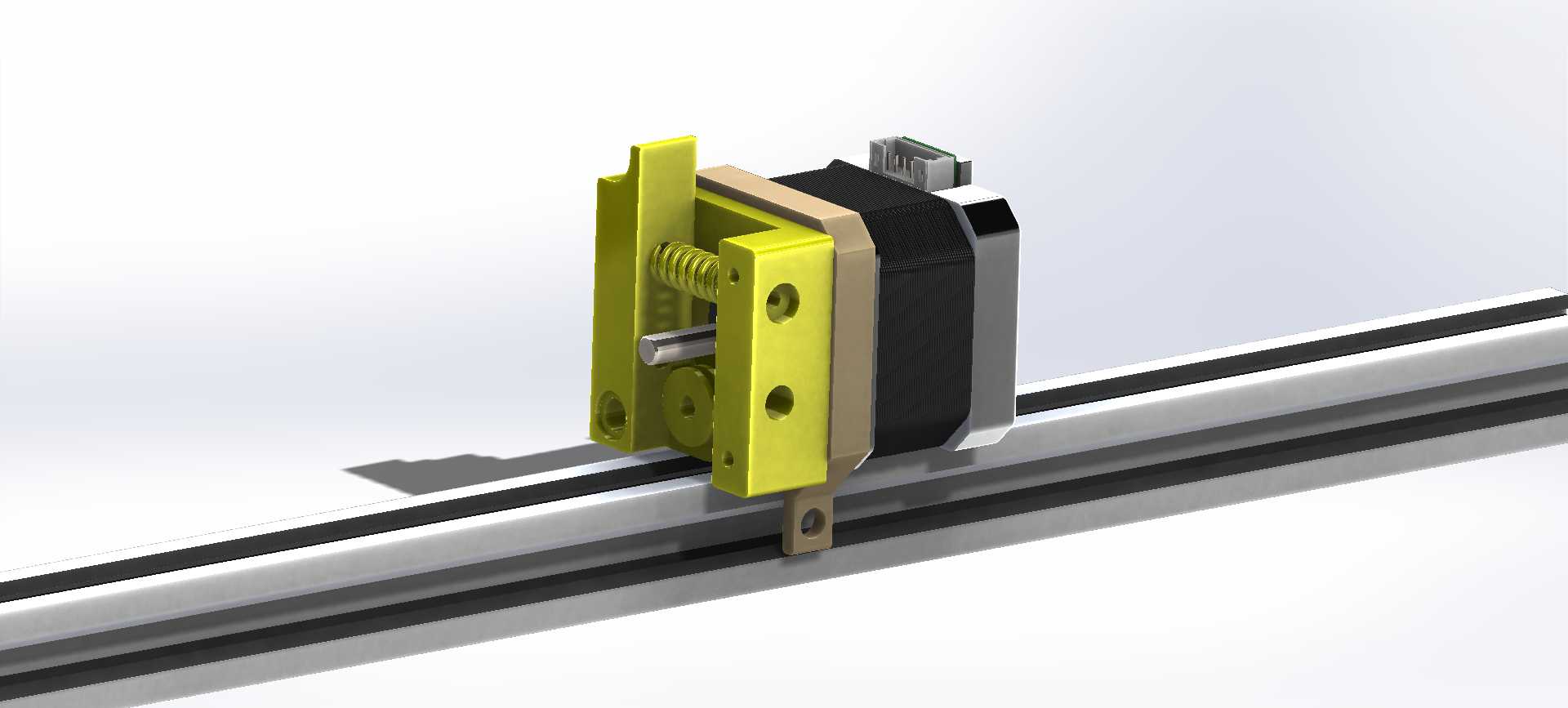

板体上方延伸出的带孔凸耳,是支架对外固定的接口。这两个孔位用于把整个支架连同电机一起锁到设备的立柱、铝型材端面或其他安装面上,孔的位置经过排布,使电机的重心尽量落在支撑区域附近,减少悬臂带来的弯矩。下方伸出的两支叉形脚则是针对特定安装空间做的让位结构:当电机后方有接线、联轴器或丝杆需要穿过时,这两支脚可以卡在相邻构件之间,既提供额外的侧向支撑,又不会与电机尾部的编码器线、驱动器线束发生干涉。
设计思路上,这件支架明显走的是“一体成型、少加工面”的路线。整体轮廓由一块板料折弯或注塑而成,板面大面积贴合电机法兰,保证接触刚度;边缘做了倒角和斜切处理,既去除锐边、方便拿取装配,也在不牺牲强度的前提下去掉了多余材料,控制件重。四个电机安装孔与两个对外固定孔的孔距都遵循Nema17电机的标准尺寸链,这意味着它可以直接替换市面上常见的42电机L型支架,互换性较好。
从安装边界来看,选型时需要重点核对几个尺寸关系:一是中心大孔的直径要略大于电机前端圆柱外径,保证电机能顺利嵌入而不卡死;二是四角小孔的孔距需匹配Nema17法兰的标准孔间距,螺钉规格通常对应M3;三是上方两个固定孔的中心距要与机架上预留的安装孔或型材槽宽对得上;四是支架板面到叉脚末端的总高度,要确认在装入设备后,电机轴伸出长度、联轴器外径以及下方叉脚的让位空间三者不发生碰撞。板面厚度则直接影响刚性——太薄会在电机频繁正反转时产生共振和异响,太厚又浪费材料,实际设计中通常在保证螺钉头沉孔不穿透的前提下选取适中板厚。
在典型应用场景里,这类支架广泛出现在小型CNC雕刻机的X/Y轴电机座、3D打印机的挤出机或送料机构固定、自动化分拣线上的小型皮带驱动端、以及高校机器人实训平台的动力模组上。它把电机从一个“需要临时想办法固定”的零件,变成了一个有标准接口、可直接选型装配的功能模块。结构工程师在做整机布局时,只要确定电机规格和安装面方向,就能借助这类支架快速完成动力端的连接设计,把更多精力放在传动链校核和运动精度上。
值得注意的是,步进电机在低速大扭矩工况下会产生明显的振动,支架的刚性直接关系到运行平稳性和定位精度。因此在建模时,板面与叉脚之间的过渡圆角、固定孔周围的材料分布都被有意加强,以提高固有频率、避开常见的共振区间。对于需要长期连续运行的设备,这种把定位基准、承载面和让位结构一体化考虑的支架,比简单的角码拼接方案在同轴度和抗振性上都更有保障,也更适合批量装配时的标准化作业。
