焊台烙铁头氧化残渣清洁座结构

　　电子装配线上，焊台旁通常会预留一块很小的工位区域，用来放置烙铁架、海绵盒以及清洁器具。这个模型对应的正是烙铁头维护环节中常见的清洁座结构，主要解决烙铁头在连续焊接后表面残留焊锡、助焊剂炭化物和氧化层的问题。它不是承担焊接动作的主体设备，却直接影响烙铁头导热效率、上锡状态和焊点一致性，因此在手工焊接、返修台、实验室调试台以及小批量电子产品组装工位中都有明确使用场景。

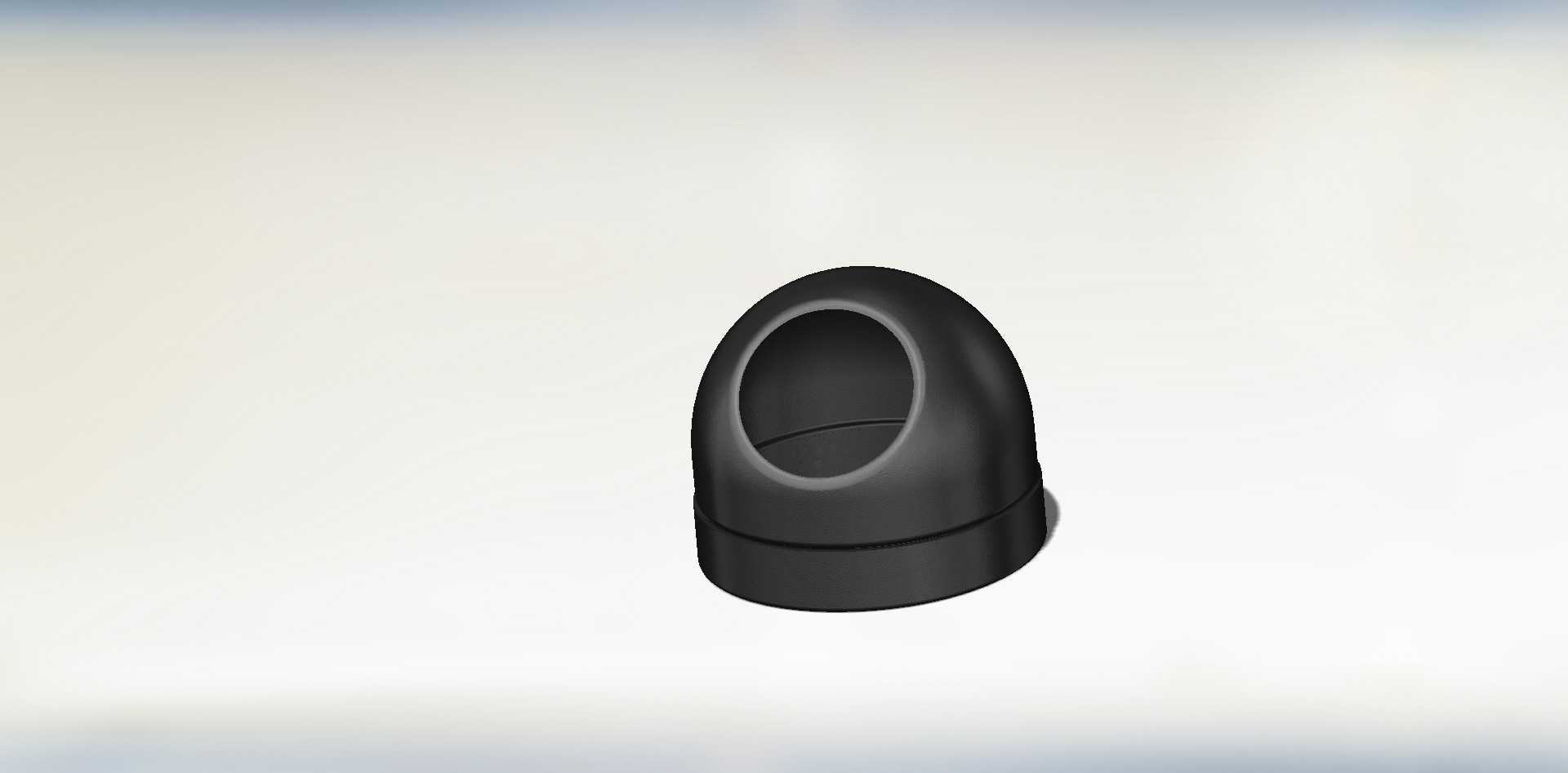

　　从外形上看，整体采用矮座式布置，底部为近似圆柱的稳定基座，上部过渡为带圆弧顶的壳体，正面开设较大的斜向操作口。操作人员将发热后的烙铁头伸入开口内，可借助内部清洁介质对尖端进行擦拭或摩擦，去除附着的黑色残渣。开口朝向并非垂直向上，而是略带倾斜，这一处理更符合手腕自然握持焊笔的动作路径：肘部放松、焊笔斜放时，烙铁头能够顺势进入清洁区域，不需要刻意抬高或翻转手腕。对于高频次焊接工位，这种细节可以减少反复动作带来的疲劳，也能降低烙铁头磕碰壳口的概率。

　　基座直径在整体比例中占比较大，底部形成稳定支撑面。清洁座在使用时会受到烙铁头插入、搅动和按压的力，如果底座过窄或重心偏高，容易在台面上滑移甚至翻倒。模型下部圆柱段提供了较低的重心，圆弧外壳则把内部容纳空间与外部防护面结合起来。壳体侧壁连续封闭，能够阻挡清洁过程中可能飞溅的锡渣、助焊剂粉末或金属丝碎屑，使污染物尽量集中在容器内部，便于工位定期清理。

　　上部圆弧形轮廓并非单纯的外观处理。焊台周边线缆、焊笔支架和工具盒较多，尖锐边角容易刮擦焊笔线或造成操作者手臂触碰不适。圆弧顶面可以减少磕碰风险，也让壳体在有限高度内获得更顺畅的壁厚过渡。若采用注塑方式生产，这种曲面有利于材料在模腔内流动，侧壁脱模方向也较明确；若采用3D打印进行小批量制作，则可通过分段壁厚控制来保证上部开口边缘的强度，同时避免整体实体填充造成材料浪费。

　　正面大开口是结构设计的核心。开口边缘需要承受烙铁头频繁接触，温度虽然低于焊嘴工作端，但长期靠近热源仍会产生热影响。因此在实际结构设计时，口部区域通常要保留足够壁厚，避免薄边在热循环和机械摩擦下开裂。开口内部应预留清洁球、黄铜丝团或耐温清洁介质的容纳空间，介质不能装得过满，否则烙铁头插入时会把残渣顶出；也不能过少，否则摩擦面积不足，清洁效果下降。模型所呈现的内腔深度和口部比例，适合按照常见焊台工位的清洁球体积进行校核。

　　安装边界方面，这类器具一般不依赖螺栓固定，而是直接放置在防静电工作台或焊台支架旁。选型时需要关注底座外径与工位留白的匹配关系，周边应避开焊台主机散热孔、酒精瓶和易燃清洁用品。若台面空间紧张，可将其布置在烙铁架前方偏顺手的一侧，使操作者完成焊接后只需短距离移动即可清洁烙铁头。外壳后部和侧面不应紧贴文件、线缆槽或塑料收纳盒，热态焊笔经过时需要保留安全间隙。

　　结构功能上，清洁座还承担残渣收集的作用。焊接过程中，烙铁头表面的旧锡和氧化膜如果不及时去除，会使热传导变差，表现为焊点熔化慢、锡流不均匀、虚焊概率增加。清洁座通过内部摩擦介质快速露出烙铁头金属表面，再配合上锡保护，可延长烙铁头使用寿命。对于教学实训和维修工位，开放式斜口也便于初学者判断插入深度，避免焊笔过度深入造成内部介质翻散。

　　从三维建模角度看，该件适合先建立下部圆柱基座，再通过旋转或放样生成上部圆顶壳体，最后在正面裁切斜向圆孔并处理口部圆角。模型需要重点检查内壁厚度、开口边缘圆角、底面平面度以及壳体与基座之间的过渡关系。若用于打印验证，应将底面设置为平整贴合面，减少支撑；内腔若需要容纳清洁介质，可在底部保留可拆卸或加深结构，方便倒出锡渣。整体结构虽然不复杂，但对工位动作、热安全、容器容量和台面稳定性的考虑比较完整，适合作为焊接辅助器具的结构设计参考。
