带支座双法兰直角弯管管路固定接头

　　这套带支座的双法兰直角弯管管路固定接头，在化工流体输送、水处理泵站、小型液压站以及设备内部刚性管路布置中都有比较典型的应用。它的核心作用是把两段走向互相垂直的管道刚性连接起来，同时通过底部一体式安装支座把整个管路节点固定在机架、底座或混凝土基础上，既承担管道转向的连通功能，又承担管路承重、抗振和定位约束的作用。

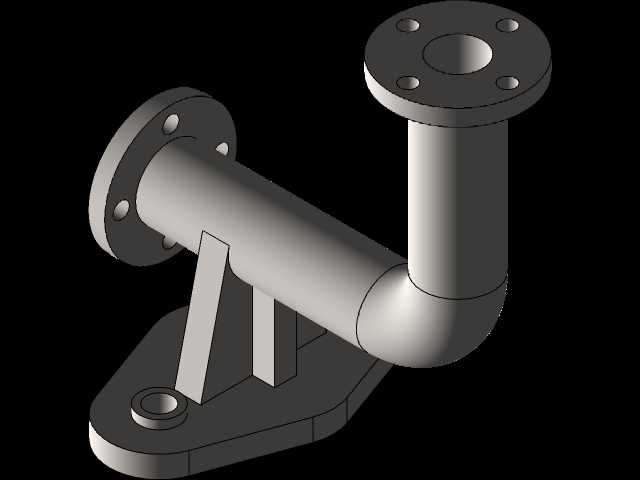

　　从结构上看，主体由一根90度弯管、两端各一片圆形法兰盘以及底部的安装支座三部分组成。水平段法兰轴线与竖直段法兰轴线在空间上垂直相交，弯管采用圆滑过渡的弯头，避免了直角急转弯造成的流道突变。这种大半径弯头在输送含颗粒介质或黏性流体时优势明显：介质流经转向处时流速分布更均匀，局部阻力系数小，压降损失低，也不容易在拐角内侧形成涡流和淤积。对于需要长期连续运行的工艺管线，减少弯头处的冲蚀和物料沉积，直接关系到管路的维护周期。

　　两端法兰盘均为标准圆形对焊或平焊法兰形式，盘面上沿圆周均匀分布四个螺栓通孔，孔位呈90度对称布置。四孔布局在中小口径管路上装配方便，拧紧螺栓时对角交替施力即可保证法兰面受力均匀，密封垫片压缩一致，不易出现偏载泄漏。法兰端面加工有密封面，配合垫片可实现与上下游管道、阀门或设备接口的可靠对接。竖直段法兰朝上，便于与上方立式设备、泵出口或竖直管段连接；水平段法兰朝侧方，适合接入横向主管路。

　　底部支座是这套接头区别于普通弯头的关键。支座由一块带安装孔的底板和两块三角形（或梯形）加强筋板焊接而成，筋板沿弯管轴向两侧对称布置，把弯管本体与底板连成一个刚性整体。底板上预留螺栓沉孔或通孔，可通过地脚螺栓或机螺钉固定在基础面上。这种悬臂支撑结构在管路充液、承受内压以及受到水锤冲击时，能把法兰和管道承受的弯矩、扭矩有效传递到基础，避免管道悬空导致的焊缝疲劳和接口松动。两块筋板的位置经过受力考虑，分别支撑在水平管段下方和弯头附近，覆盖了弯矩最大的区域。

　　在设计思路上，这类接头通常先根据管路口径确定弯管通径和弯曲半径，再按公称压力等级选取法兰厚度、螺栓孔数量与分布圆直径。支座底板的长宽尺寸要留出足够的安装空间，螺栓孔中心距需与现场基础预埋板或机架安装孔匹配；底板离地高度、法兰端面到底板的距离则决定了整个节点的安装边界。布置时需要校核水平法兰中心高与对接管段中心高一致，竖直法兰端面到支座边缘的水平距离要预留扳手空间，方便螺栓穿装和拧紧。弯管外侧到支座外缘的轮廓尺寸，在密集管线排布时直接影响相邻管路的间距。

　　实际选型与建模时，还要关注管壁厚度与法兰承压等级的匹配、筋板与管壁焊接坡口、底板安装孔的沉头处理等细节。三维建模中把法兰孔位、弯头中心轨迹、支座安装面作为关键基准，装配时以法兰端面和底板底面为定位参考，能够保证加工出的零件在现场一次对接成功，减少返修。整体结构紧凑、支撑刚性好，适合空间受限但又要求管路牢固固定的场合。
