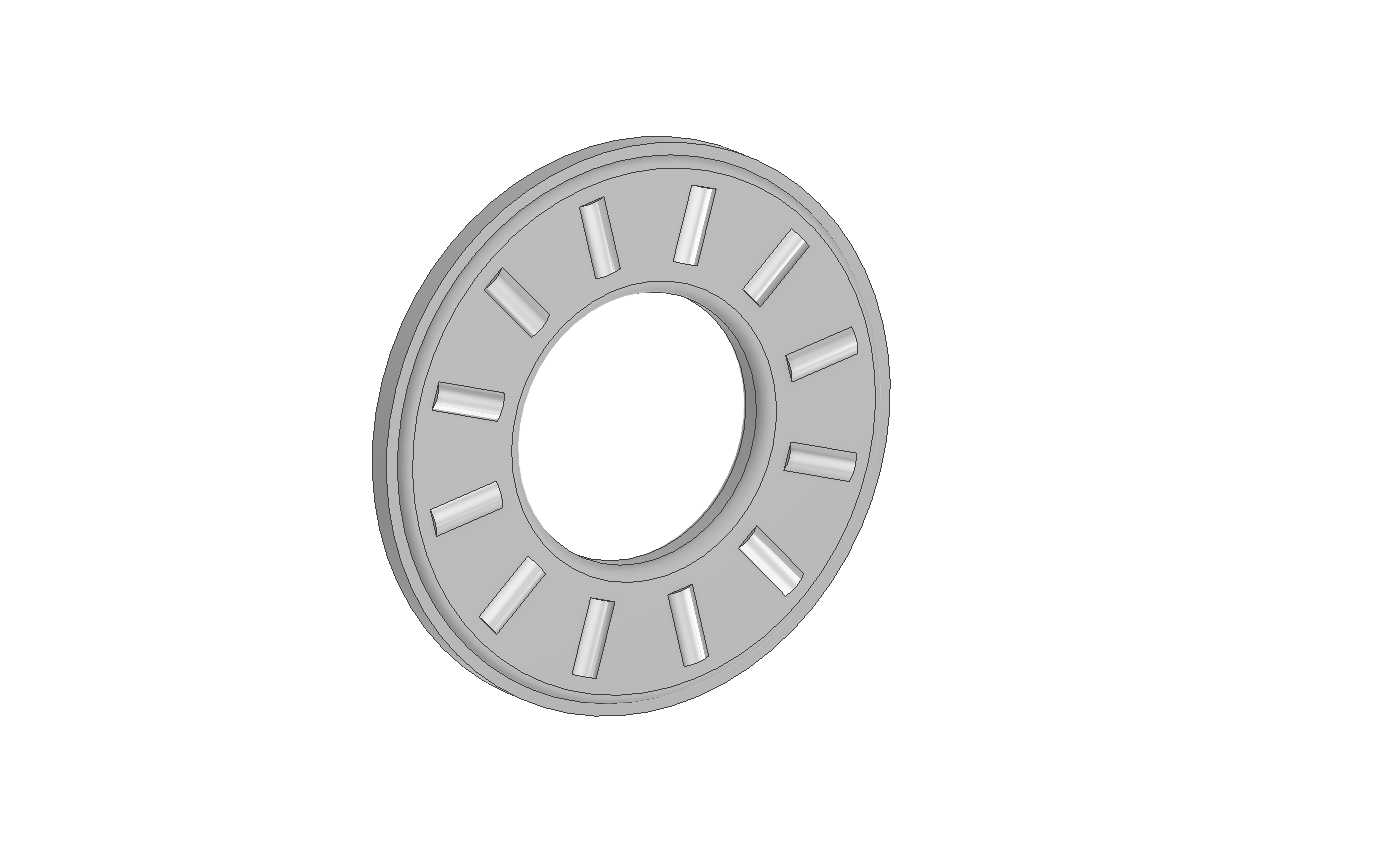

TC613滚针推力轴承精密结构三维数模

　　在轻载轴向承载的紧凑传动场景中，推力滚针轴承的选型往往直接决定机构的轴向尺寸冗余度与运行稳定性，TC613型号的滚针推力轴承正是针对小安装空间、中等轴向载荷工况开发的标准传动部件，其三维数模完整还原了实体产品的装配关系与尺寸边界，可直接用于设备的虚拟装配校核、运动仿真环节。从实际应用场景来看，这类小尺寸推力滚针轴承常被用在小型电动工具的输出端轴向限位、办公自动化设备的辊系轴向定位、小型泵阀的轴端止推结构、精密仪器的微调机构承载面，甚至是部分民用消费类机械的转动副轴向支撑场景中，相比同载荷等级的推力球轴承，滚针结构的轴向安装厚度能压缩近40%，非常适合轴向安装空间受限、径向尺寸有一定余量的布局设计。

　　从产品功能特性来看，该轴承属于分离型推力滚针结构，由两片平面止推垫圈与中间带保持架的滚针组件构成，分离式的设计让安装环节可以分别布置垫圈与滚针保持架组件，不需要在装配时整体卡入安装位，能适配轴与座孔不同轴度稍大的安装工况，降低了配合面的加工精度要求。滚针采用小直径长圆柱结构，线接触的承载形式让其轴向承载能力远高于同尺寸的钢球推力结构，在承受持续轴向静载荷与间歇冲击轴向载荷时，滚针与垫圈滚道的接触应力分布更均匀，不会出现点蚀过早失效的问题；保持架采用冲压成型的兜孔结构，每根滚针都被独立约束在兜孔内，运行过程中滚针不会出现歪斜、相互摩擦的情况，能有效降低运转时的摩擦阻力与温升，适配中低转速的轴向承载工况。

　　做该款轴承的三维建模时，首先要明确各零件的装配基准：以轴圈的内孔轴线为整个组件的装配基准，两片止推垫圈的端面平行度公差需要在数模中通过装配约束体现，保证滚针组件装入后，滚针的圆柱面与两侧垫圈的滚道面完全贴合，没有倾斜间隙。建模过程中需要重点还原滚针的排布角度、保持架兜孔的间隙量，不能把滚针与兜孔做成完全零接触的过约束状态，否则后续做运动仿真时会出现干涉报错；同时要还原垫圈的倒角细节，垫圈的内孔与外圆边缘都有微小的安装倒角，这部分细节虽然尺寸小，但在实际装配时能引导垫圈顺利装入轴与座孔，避免锐边刮伤配合面。

　　从外形尺寸与安装边界来看，该轴承的内孔适配3/8英寸直径的轴段，安装时轴的配合面粗糙度建议控制在Ra1.6以下，轴肩的定位端面需要与轴线保持垂直，垂直度公差不低于7级，避免轴承安装后出现偏载；轴承的外径为13/16英寸，对应的座孔安装面需要保证足够的平面度，座孔的深度不需要预留过多余量，因为该轴承的轴向总厚度为5/64英寸，这个厚度是不含止推垫圈的滚针组件本身的厚度，实际选型计算安装空间时，需要额外加上两侧垫圈的厚度，避免出现轴向间隙预留不足导致轴承被压死的情况。安装时要注意，两片止推垫圈的滚道面必须朝向中间的滚针组件，不能将垫圈的背面与滚针接触，否则会在运行时快速磨损垫圈表面，导致轴承失效；如果是在有润滑的工况下使用，可以在滚针与保持架组件的间隙中预填少量润滑脂，数模中预留的滚针与兜孔间隙也刚好能容纳薄层润滑脂，不会出现润滑脂被完全挤出的情况。

　　在设备选型阶段调用该三维数模时，可以直接将数模装入整体传动结构的装配树中，通过软件的干涉检查功能快速校核轴承与周边轴肩、座孔、端盖等零件的间隙，不需要反复核对二维图纸的尺寸，能大幅缩短选型验证的周期；做有限元分析时，也可以基于该数模的接触面对滚针与滚道的接触应力进行仿真计算，验证选定的轴承是否能满足设计载荷下的寿命要求。需要注意的是，这类推力滚针轴承只能承受单向的轴向载荷，不能承受径向载荷，如果传动结构中同时存在径向与轴向载荷，需要搭配径向轴承组合使用，不能单独依靠该轴承承担复合载荷，这一点在布局设计时就要提前考虑，避免出现选型错误导致的机构故障。
