CA6140车床主轴箱传动直齿轮

　　在普通卧式车床的主轴箱内部，动力从电机经带轮传入后，需要通过多级齿轮副完成转速与扭矩的重新分配，这枚带键槽的直齿圆柱齿轮正是承担这一任务的核心啮合件之一。它安装在传动轴上，通过内孔与轴颈配合、平键传递扭矩，齿圈外缘均匀分布的渐开线直齿与相邻轴上的配对齿轮啮合，把旋转运动按固定传动比向下一级传递，最终驱动主轴回转，带动卡盘上的工件完成车削加工。

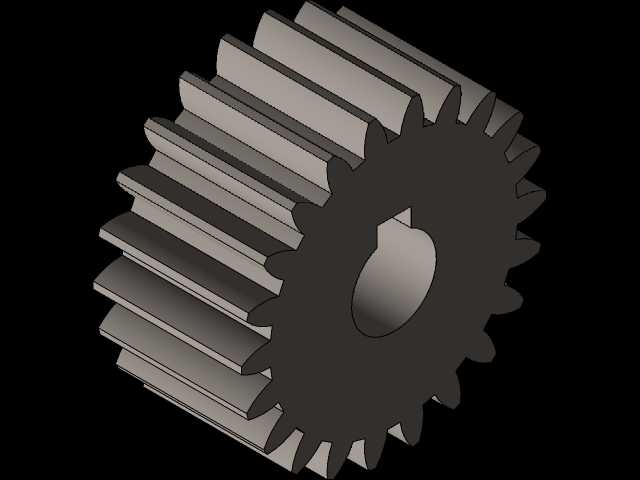

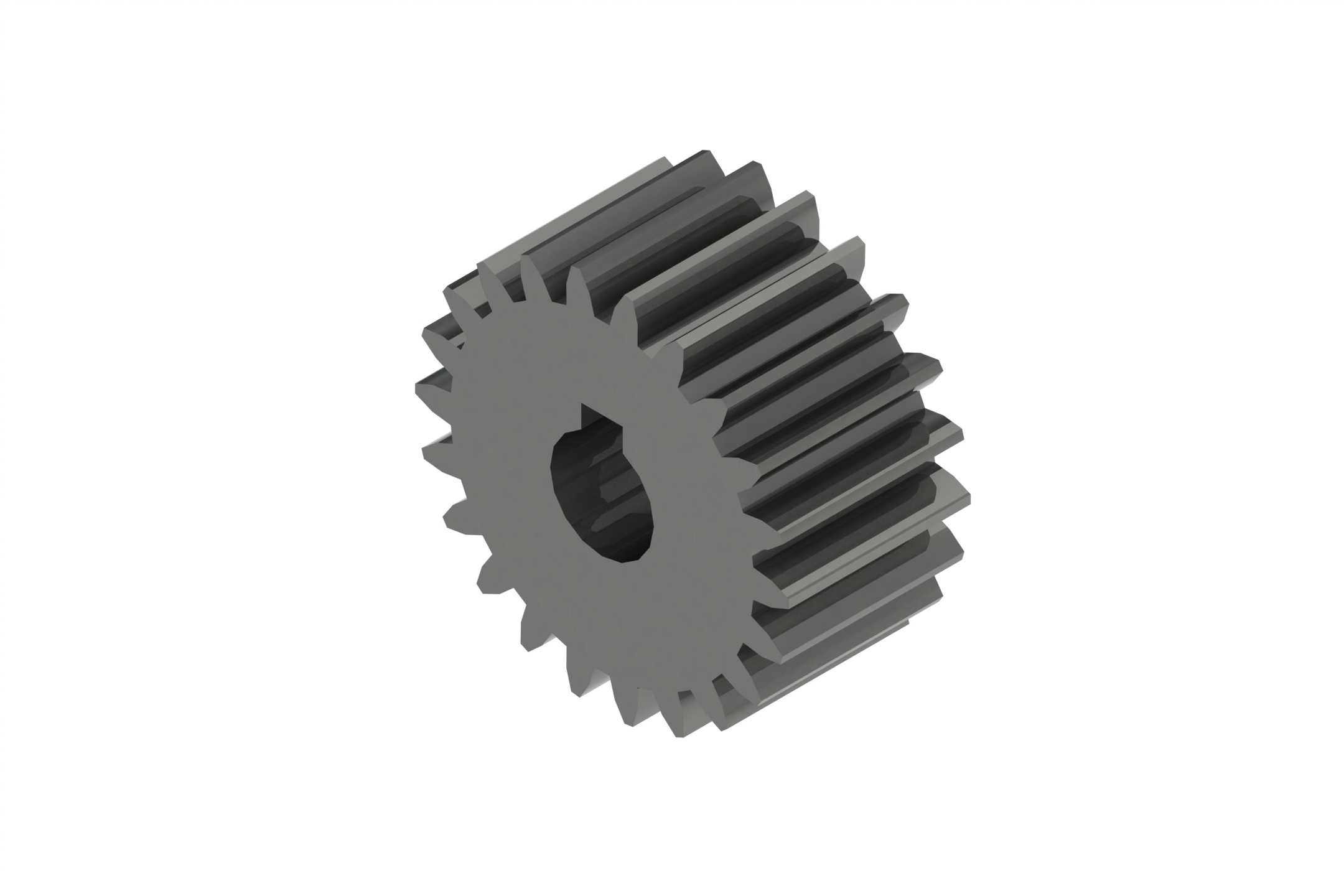

　　从结构上看，齿轮整体为盘套类回转件，中部是贯通的安装孔，孔壁开出标准平键槽，装配时键嵌入轴的键槽与齿轮键槽之间，既限制齿轮相对轴的周向转动，又便于拆卸维护。齿坯外缘加工出整圈直齿，齿向与齿轮轴线平行，这种直齿形式在主轴箱换挡齿轮中十分常见——啮合时沿齿宽同时进入接触，没有轴向分力，支撑轴可以只用简单的径向轴承承受载荷，箱体孔系的布置也更为直接。齿轮端面平整，齿根到内孔之间保留足够的轮体壁厚，既保证齿根弯曲强度，又让键槽处的截面不至于过度削弱，避免传递大扭矩时在键槽根部出现应力开裂。

　　建模过程中，齿廓采用渐开线方程驱动生成，先按模数、齿数、压力角计算出基圆、分度圆、齿顶圆与齿根圆参数，在草图中绘制单侧渐开线齿廓，镜像得到单个齿槽轮廓，再绕轴线阵列形成全部轮齿。齿顶与齿根处分别做出倒角与过渡圆角，还原实际加工中去毛刺和避免应力集中的工艺细节。内孔与键槽按照传动轴配合尺寸绘制，键槽宽度、深度以及与孔中心的对称度都按普通车床变速箱的常用配合习惯设定，保证虚拟装配时键能够同时贴合轴槽与轮毂槽侧面。

　　实际选型与装配时，需要重点核对几个边界尺寸：齿轮内孔直径要与配合轴颈一致，齿顶圆直径决定它在箱体内回转时是否会与相邻轴、箱体壁或润滑油路发生干涉，齿宽则要和配对齿轮的齿宽相匹配，通常小齿轮齿宽略大于大齿轮，以抵消少量轴向错位。轴向定位依靠轴肩与弹性挡圈或套筒完成，因此齿轮两端面的粗糙度和垂直度需要满足定位要求，换挡滑移的齿轮还会在齿端加工出倒角，便于齿轮在花键轴上滑动时顺利切入啮合。这枚齿轮的键槽固定形式说明它与轴之间没有相对滑移，属于固定传动档位中的常啮合齿轮，工作时随轴一同旋转，靠轮齿连续啮合传递动力。

　　在CA6140这类普通车床上，主轴箱齿轮长期承受交变接触应力与弯曲应力，启动、换向、切削载荷波动都会让轮齿受到冲击，因此齿面通常需要淬火处理提高硬度与耐磨性，齿根则保留一定韧性防止断齿。三维模型完整还原了轮齿、轮毂、内孔与键槽的几何关系，可用于主轴箱装配干涉检查、传动路线演示、齿轮啮合运动仿真以及机床维修测绘参考，结构设计人员能够在此基础上核对中心距、验算传动比，也可以直接导出工程图用于加工备料。
