HGH15CA线性导轨滑块组件结构设计

　　在自动化生产线、数控机床、精密检测设备这类对直线运动精度有严苛要求的场景里，线性导轨滑块组件是核心的导向承载部件，本次呈现的HGH15CA规格导轨滑块，是小负载高精度直线传动场景里的常用选型。从实际工况适配来看，这类15规格的导轨常被用在桌面级3D打印设备的运动轴导向、小型点胶机的位移平台、非标自动化设备的短行程送料机构中，相比更大规格的导轨，它的安装空间占用更小，运动阻力更低，适合轻载高速的往复运动场景。

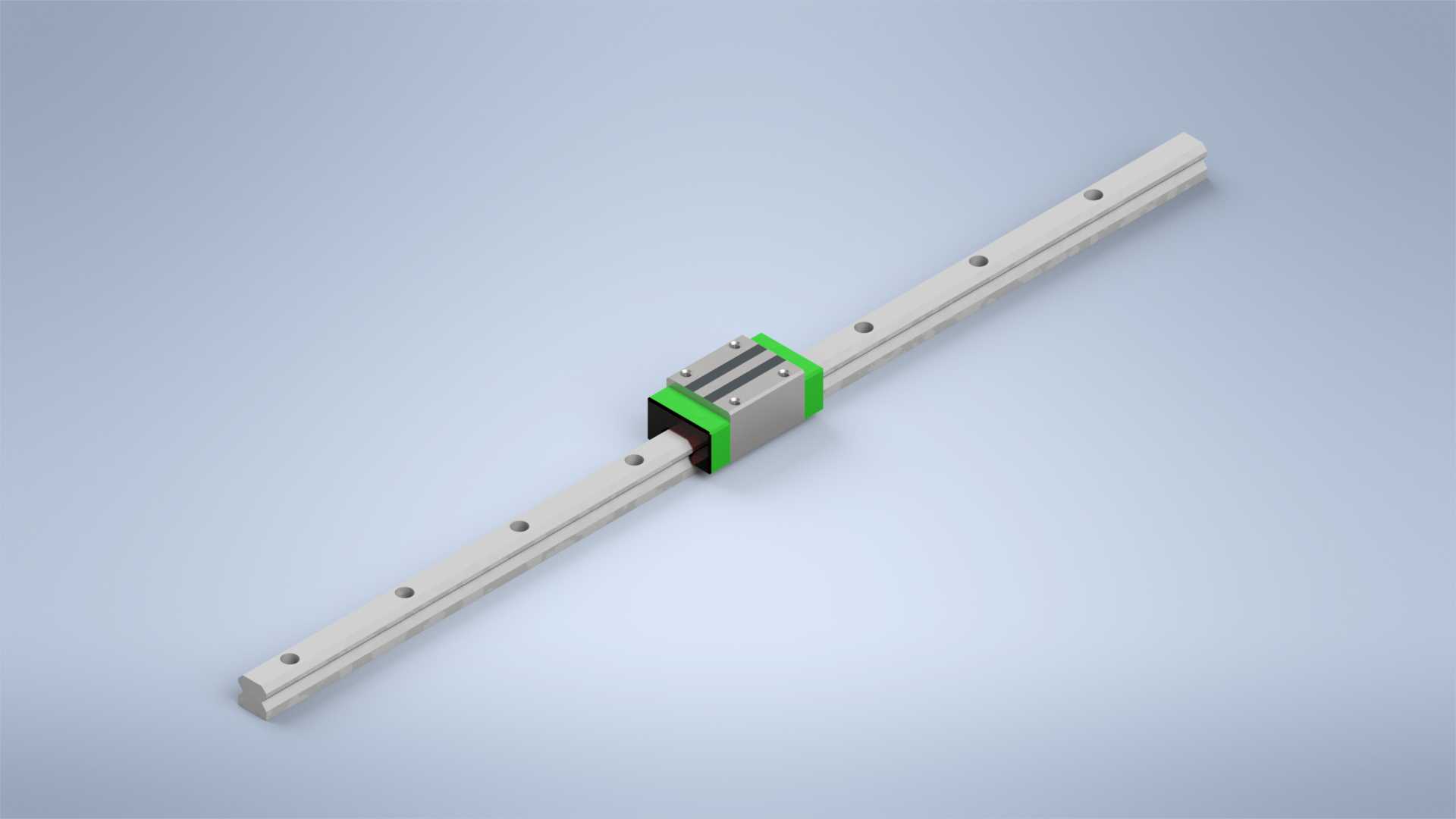

　　从功能特性上看，这套组件由淬硬研磨导轨条与带循环滚珠的滑块本体组成，导轨条上的安装沉孔沿长度方向等距排布，孔位间距符合通用安装标准，安装时可直接通过内六角螺栓将导轨固定在设备安装基准面上，不需要额外加工适配孔位，能大幅缩短设备装配的调试周期。滑块两侧的绿色端盖内置滚珠循环回路，滚动体在导轨滚道与滑块内部回路间持续循环，将传统滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时能长期保持运动精度的稳定性，避免滑动导轨长期使用后出现的爬行、精度衰减问题。滑块端面预留的油嘴接口可直接接入自动润滑管路，在高速往复运动工况下能持续为滚道提供润滑，减少滚动体与滚道的磨损，延长组件的整体使用寿命。

　　设计思路上，这套导轨滑块采用四方型滑块本体结构，相比法兰型滑块，它的宽度尺寸更窄，适合安装空间受限的紧凑型设备布局。滑块上的四个安装螺纹孔采用对称排布设计，可适配不同方向的负载安装需求，不管是水平安装承载垂直方向负载，还是侧装、倒装承载水平方向负载，都能保证受力均匀，不会出现偏载导致的滑块卡滞问题。导轨的滚道采用哥特式圆弧结构设计，滚动体与滚道的接触角为45度，四个方向的额定负载能力一致，在承受倾覆力矩时也能保持稳定的接触刚性，不会因为受力方向变化出现间隙过大的问题。

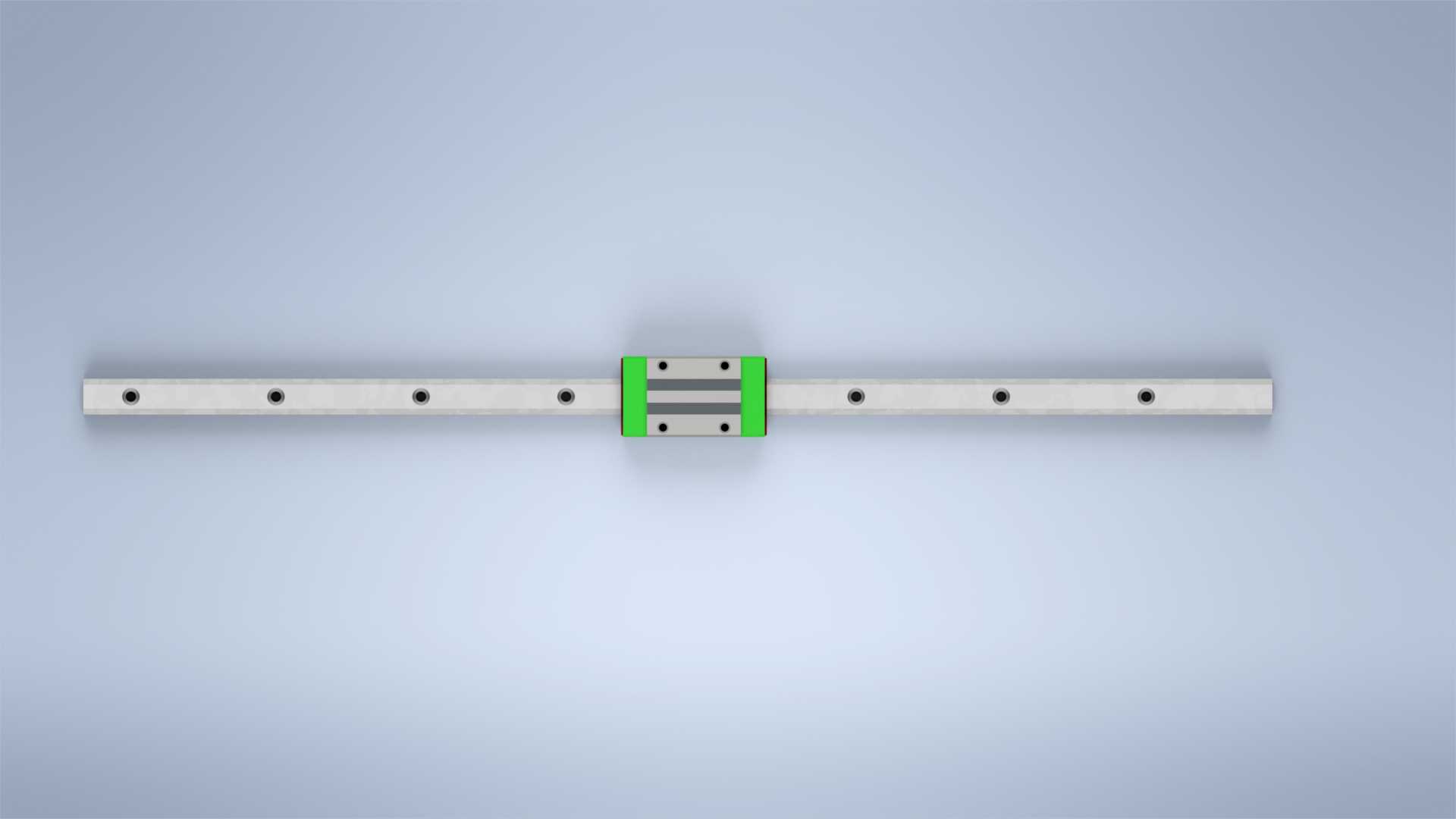

　　从安装边界尺寸来看，该规格导轨的宽度为15mm，导轨厚度为15mm，配套滑块的总长度约为47mm，滑块宽度为34mm，滑块安装孔的横向间距为26mm，纵向间距为26mm，安装螺纹规格为M4，设计选型时只要预留出对应宽度的安装基准面，保证安装面的平面度在0.02mm以内，就能保证导轨安装后的直线度满足使用要求。导轨的单根长度可根据实际行程需求裁切，图中展示的样例导轨为短行程测试段，实际应用中可拼接长导轨满足大行程设备的使用需求，拼接时只要保证对接处的滚道对齐，就不会影响滑块的顺畅通行。

　　在实际装配调试过程中，需要注意安装基准面的倒角处理，避免导轨安装时倒角处的毛刺顶起导轨导致直线度超差，同时要按照对角线顺序逐步拧紧导轨安装螺栓，避免单颗螺栓拧紧导致导轨出现局部变形。滑块安装到工作台上时，要保证工作台的安装面与导轨基准面平行，避免滑块承受额外的侧向力，长期偏载会导致滚道局部磨损加剧，大幅缩短导轨的使用寿命。对于有防尘需求的工况，还可以在滑块两端加装防尘刮板，避免加工过程中的切屑、粉尘进入滑块内部的滚珠循环回路，防止滚动体出现卡滞、磨损加快的问题。

　　这类小规格线性导轨的精度等级通常分为普通级、高级、精密级几个层级，普通级精度的产品可满足普通自动化设备的输送、移位需求，精密级精度的产品则可用于数控机床的进给轴、精密检测设备的运动平台，选型时可根据设备的定位精度要求选择对应精度等级的产品，不需要盲目追求高精度等级造成成本浪费。在三维建模过程中，这套模型完整还原了导轨的沉孔结构、滑块的循环端盖结构、安装螺纹孔的位置尺寸，可直接用于设备的整体装配干涉检查，也可用于运动仿真过程中的导向约束设置，帮助设计人员在设计阶段就验证安装空间是否充足、运动行程是否存在干涉问题，减少实际加工装配过程中的返工概率。
