法兰式单向止回阀内部剖切结构

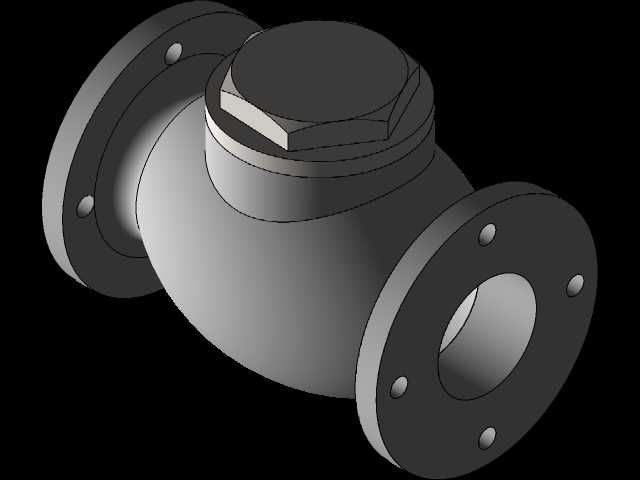

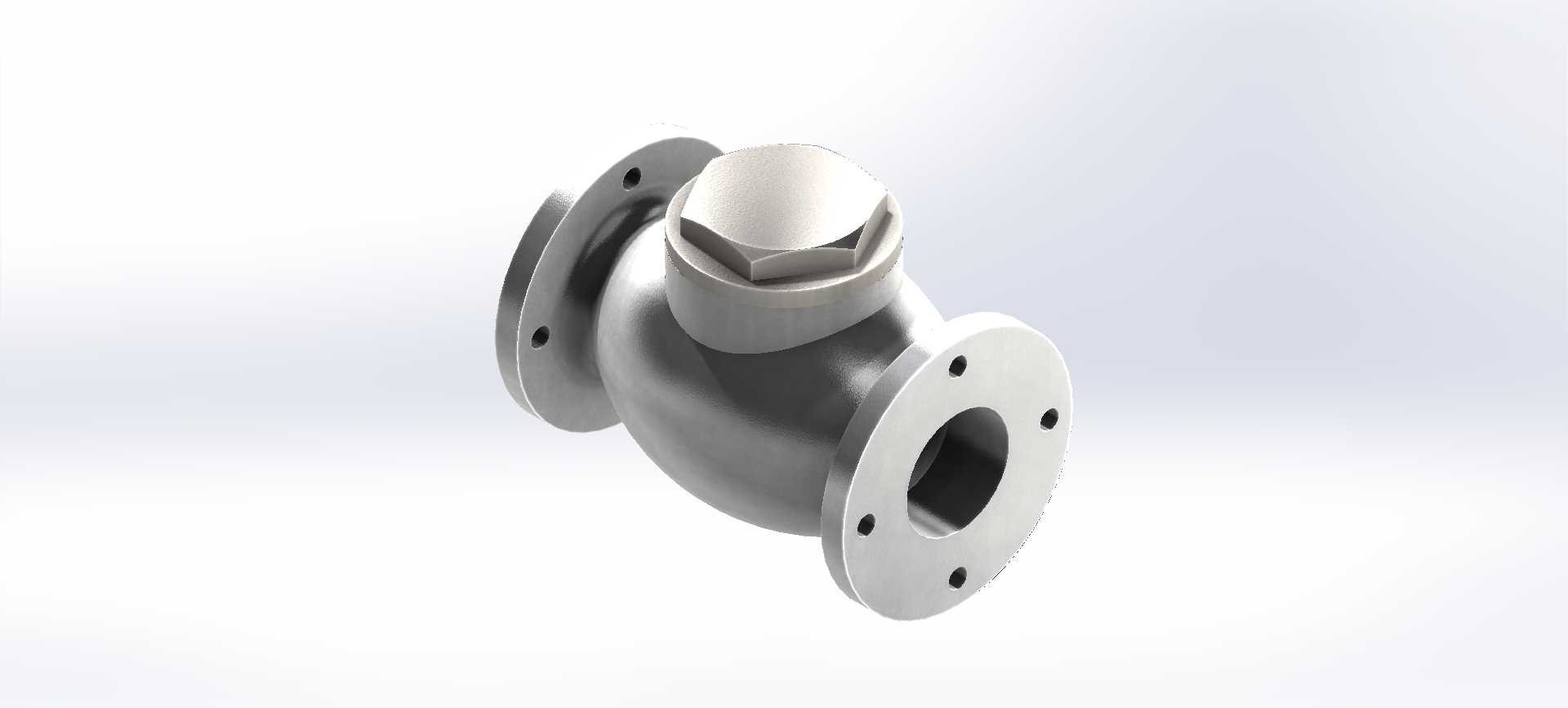

　　在给排水、化工流体输送、液压泵站以及小型工艺管线中，介质倒流往往会造成泵叶轮反转、管路压力波动、前端容器被污染等问题。单向止回阀的核心任务，就是让流体仅沿设定方向通过，当出口侧压力高于入口侧时，内部启闭件自动落座封闭流道，从而阻断反向流动。这款剖切展示的止回阀采用圆盘形法兰连接结构，阀体外侧预留安装孔，可直接贴合在两段管路法兰之间，也可作为设备接口处的嵌入式单向元件使用。

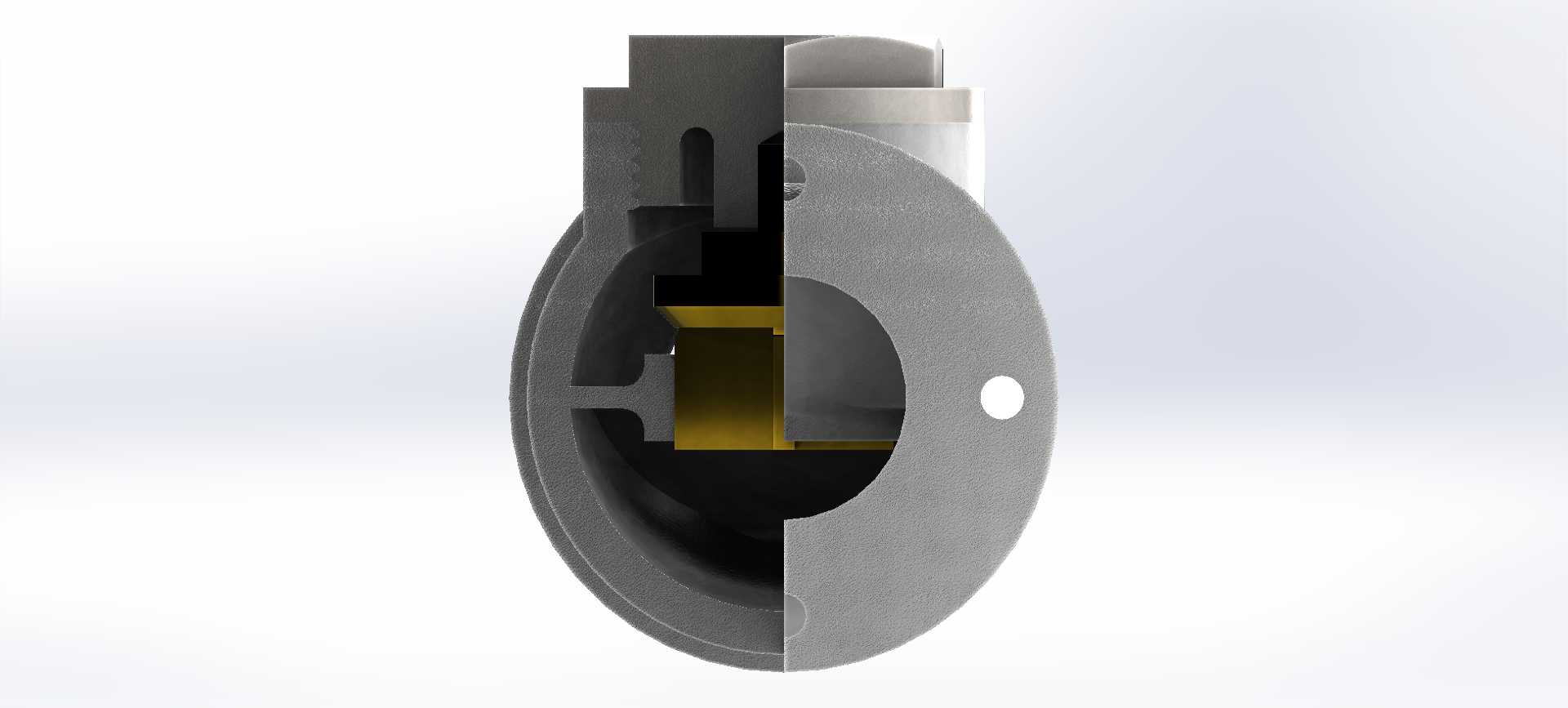

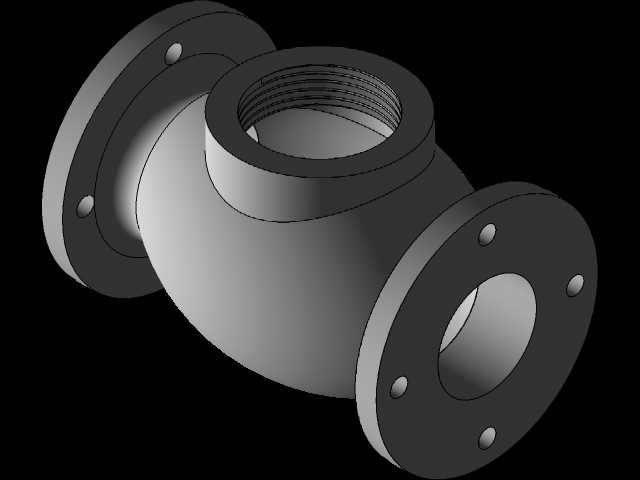

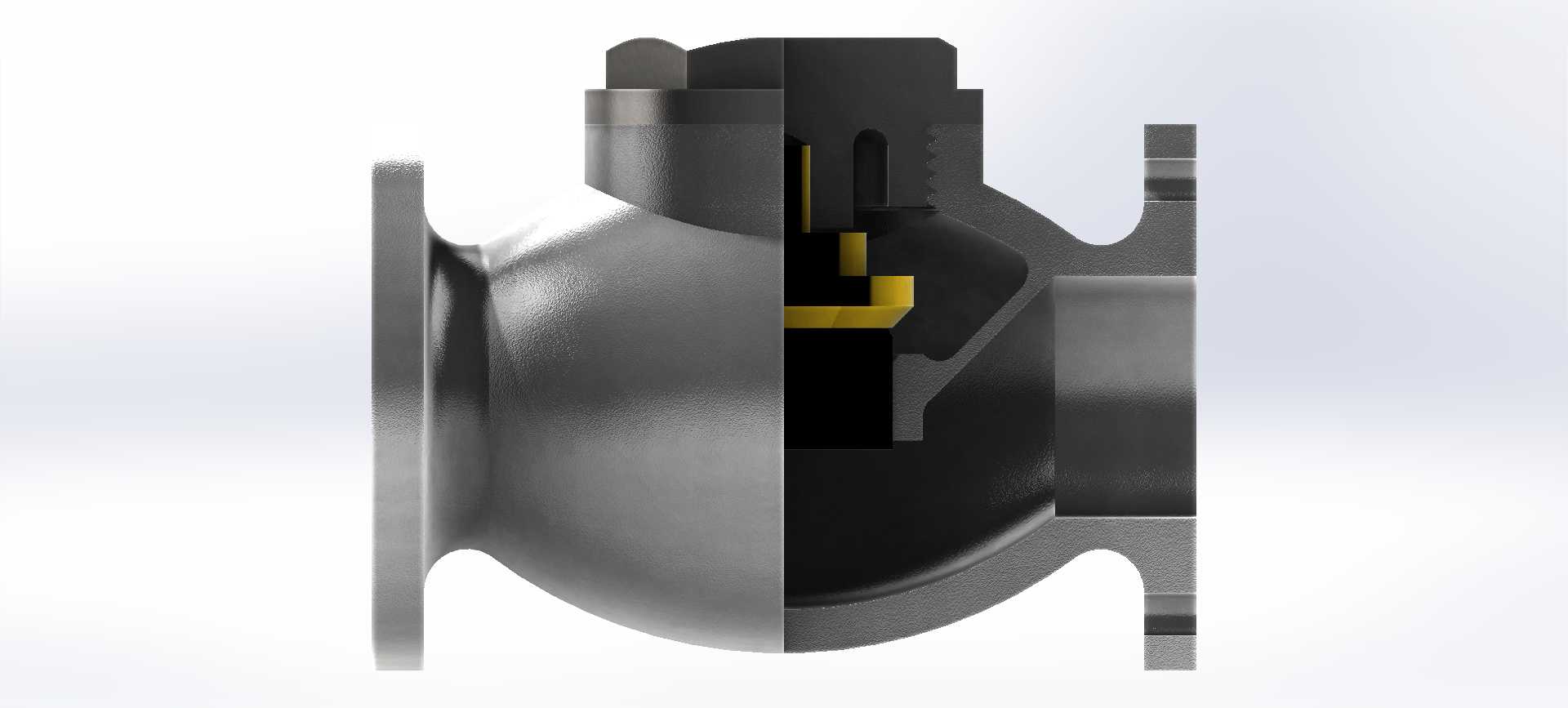

　　从结构表达上看，模型将阀体沿对称面做了半剖处理，一侧保留外部轮廓，另一侧暴露内部腔道、阀瓣、导向部位和密封配合面，便于设计者观察介质流动路径与零件装配关系。阀体主体呈短筒状，两端开口形成直通流道，中部扩出容纳阀瓣的腔体；法兰盘向外延展，盘面厚度兼顾螺栓压紧时的刚性，避免密封面受压变形。侧边小孔用于穿装连接螺栓，孔位分布需与配对法兰的螺栓圆直径保持一致，这也是选型和建模时首先要核对的安装边界。

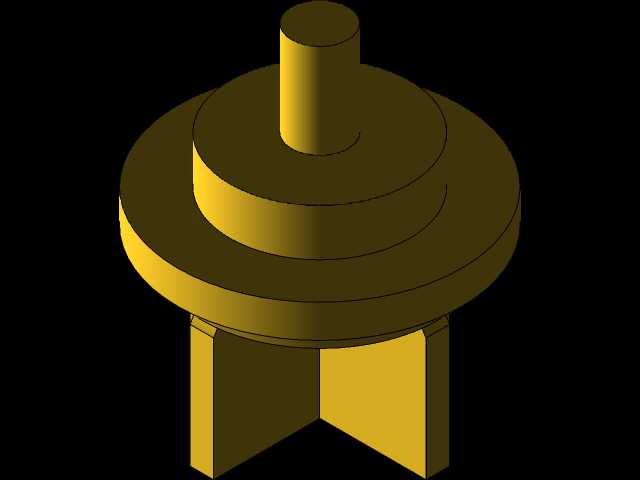

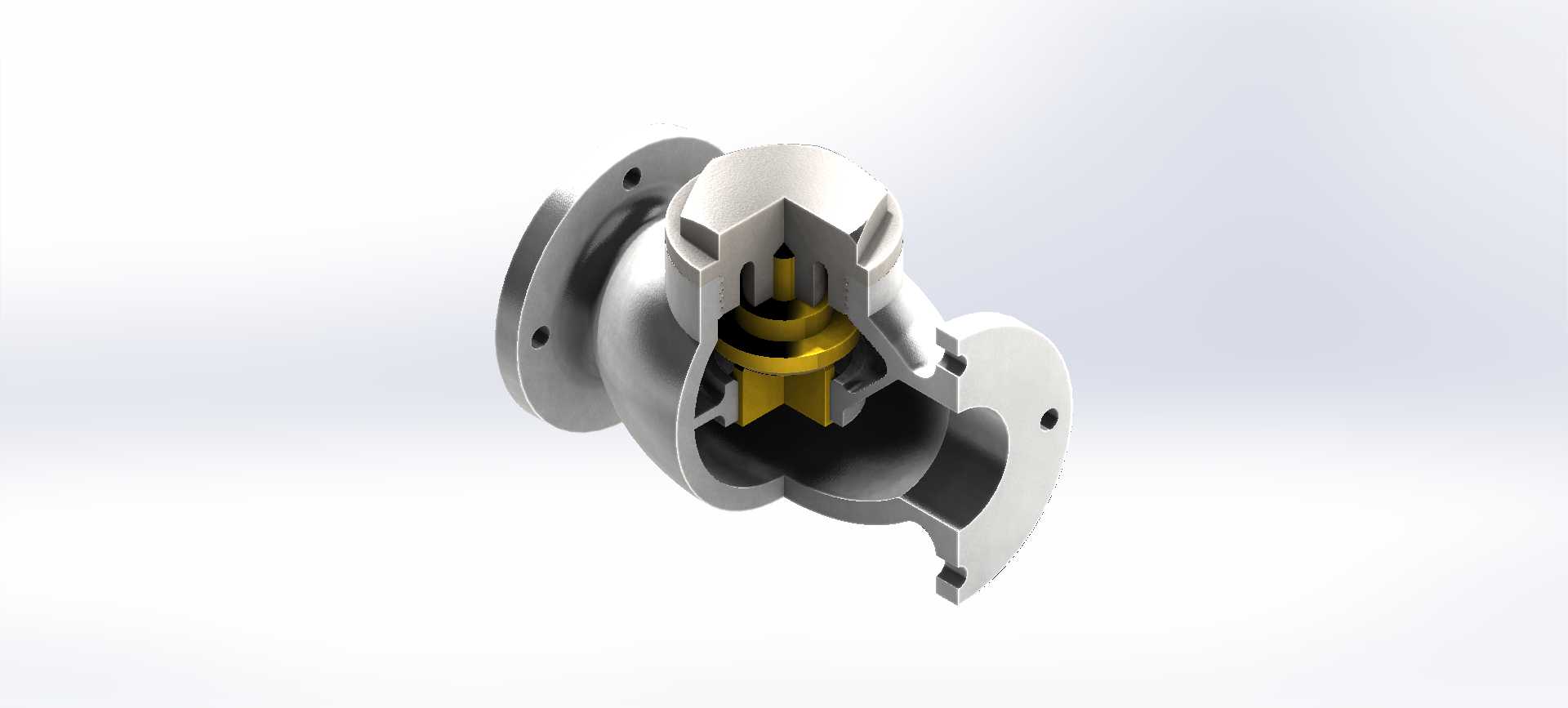

　　内部启闭件采用升降式或摆启式的简洁思路：正向介质压力作用在阀瓣上，克服自重或微弱弹簧约束后将其推开，流体沿环形通道越过阀座向出口流动；一旦流向反转，背压与阀瓣自重共同把密封件压回阀座，流道迅速关闭。模型中黄色区域突出显示了阀瓣及相关运动件，能够清楚看到其开启行程、限位空间以及与阀体导向结构的配合关系。设计这类阀门时，阀瓣升程不能过小，否则会增加流阻、造成压力损失；也不能过大，否则关闭滞后明显，水锤冲击增强。腔体内壁需要为阀瓣保留足够退让空间，同时保证导向部位同轴，避免启闭过程中卡滞。

　　密封面位于阀座与阀瓣接触的环形区域，其加工精度直接决定低压工况下的密封可靠性。若用于液体管路，通常要求密封面具有较高平面度和适当宽度；若用于气体或轻微脉动工况，则可考虑增加软密封层，以降低微小泄漏。模型虽然以简洁结构为主，但已经表达出密封副、支承筋和流道过渡的基本关系。支承筋用于固定阀座或导向件，其数量和截面形状会影响流态：筋板过厚会形成明显绕流阻力，过薄则在长期冲击下容易产生疲劳或振动。

　　从安装方向看，这类止回阀对姿态有一定要求。依靠重力关闭的结构通常建议安装在水平管段，并使阀瓣运动轴线保持竖直；若布置在垂直管路，需要核算阀瓣自重与弹簧力的匹配关系。法兰外径、密封面直径、螺栓孔中心圆以及阀体总厚，是现场替换时必须控制的尺寸。阀体总厚决定两法兰之间的夹紧距离，过厚会导致螺栓长度不足或管道错位，过薄则可能无法满足承压壳体的强度要求。

　　在三维建模过程中，可先以旋转特征构建阀体外形和内腔，再通过拉伸切除形成法兰螺栓孔与侧向连接结构。内部阀瓣、导向套、限位块等零件应单独装配，便于检查开启和关闭两个极限位置。剖切模型不需要追求复杂曲面，重点在于准确表达流道截面变化、零件干涉关系和密封接触位置。对于工程人员而言，这种结构既可用于教学演示单向阀工作原理，也可作为管路附件设计、阀类产品选型校核以及设备布管时的参考模型。

　　实际应用中，止回阀通常与泵、过滤器、换热器或储罐出口配合使用。泵出口设置止回阀，可防止停泵瞬间系统回水冲击转子；储罐进料管设置止回阀，可避免不同介质交叉回流；液压系统中则用于维持支路压力、防止执行元件反向漂移。需要注意的是，止回阀并不适合作为频繁调节流量的元件，其压降、 cracking pressure（开启压力）和关闭响应特性应结合介质黏度、管径、流速共同评估。模型所呈现的紧凑法兰结构，适用于空间受限但又需要可靠单向密封的管路节点，外形简单，零件数量少，维护时只需拆开法兰连接即可检查内部阀瓣和密封面状态。
