1.5英寸卫生级三夹蝶阀三维结构

　　该模型呈现的是一种用于洁净管路系统的手动蝶阀，阀体两端采用1.5英寸三夹快装接口，适合在食品、饮料、制药、精细化工以及实验型流体设备中完成介质通断和流量调节。与法兰式或螺纹式阀门相比，三夹连接结构依靠卡箍将阀口与配套管道接头压紧，拆装时不需要逐个拧动多组螺栓，设备清洗、检修和管路改线时效率更高，也便于在需要频繁拆卸灭菌的生产线上使用。

　　从实际用途看，这类蝶阀通常安装在储罐出口、泵前后管路、分配支管以及灌装设备前端。阀板位于流道中心，通过手柄带动阀杆旋转，约90°即可完成全开至全关动作。全开状态下，阀板虽仍处于流道内，但整体流阻较低，适合水、药液、饮料、乳品、稀薄浆料等低粘度介质；在节流工况下，可通过手柄停留角度改变阀板开度，从而对流量进行粗调。需要注意的是，蝶阀的密封特性更适合洁净、低颗粒介质，若介质中含有硬质颗粒或纤维状杂质，应在选型阶段结合密封面寿命和冲刷情况进行校核。

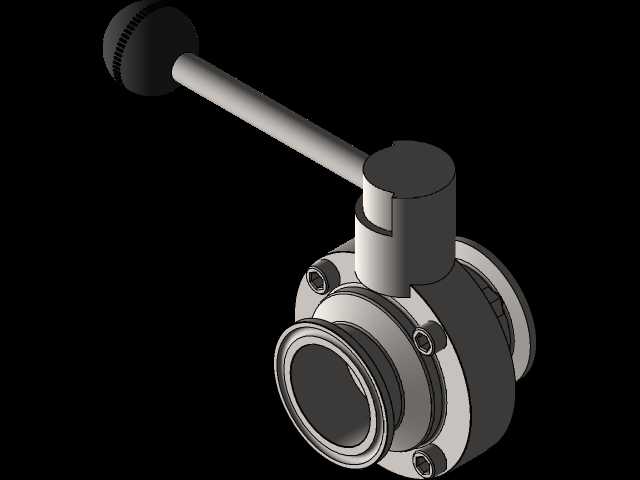

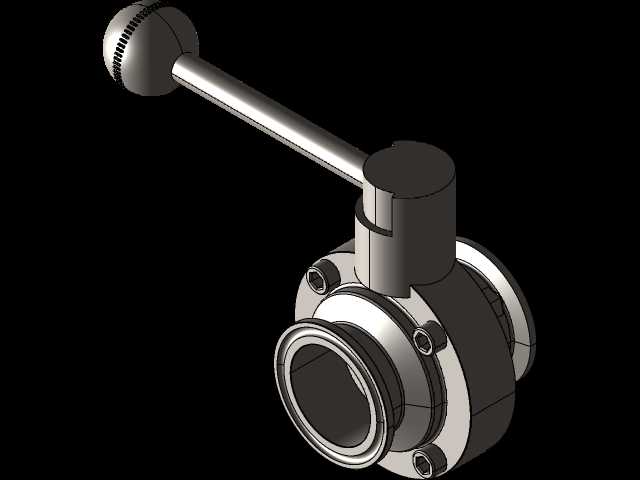

　　模型的结构重点集中在阀体、阀板、阀杆、密封件和手动操作机构几个部分。阀体采用近似直通式流道，两端为快装卡盘结构，端口外圆、密封端面和颈部台阶需要与标准三夹接头保持一致。卡盘端面承担定位和压紧作用，内部密封面通常配合垫片形成无外露死角的连接。阀板外形为圆盘状，关闭时外缘贴合阀座密封圈，开启后随阀杆偏转。阀杆从阀体上部穿入，与阀板之间通过扁位、销接或类似止转结构传递扭矩；上部伸出段与手柄连接，手柄末端的球形或柱形握持区便于操作人员快速扳动。

　　设计时首先要保证的是阀板转动边界。阀板在阀体内部旋转，不能与内壁、密封座或端口接头发生干涉，因此三维建模过程中应建立阀板从0°到90°的运动包络，并检查全开、全关以及中间节流位置的间隙。阀杆轴线与流道轴线通常呈垂直布置，阀板中心与阀杆中心的相对位置会影响密封压紧力和操作扭矩。若阀杆偏置过大，虽然可能改善密封接触，但会增加阀板运动轨迹控制难度；若对中关系处理不当，关闭时还可能出现单侧压紧、另一侧泄漏的问题。

　　密封结构是该类阀门能否满足卫生工况的关键。阀座一般采用环形弹性密封圈，包覆或贴合在阀板外缘接触区域。关闭时，手柄带动阀板旋转至封闭位置，阀板边缘对密封圈形成均匀挤压，从而阻断介质通道。密封圈材料常根据介质温度、清洗方式和相容性确定，建模时应体现密封圈的安装槽位、压缩量以及拆装空间。阀体上部阀杆穿过位置还需要考虑轴封或填料结构，防止介质沿阀杆外渗；对于卫生要求较高的场合，应尽量减少螺纹外露、沟槽积料和难以擦拭的区域。

　　外形尺寸方面，1.5英寸规格对应的管路通径约为DN40量级，但三夹卡盘的外径、端口长度和密封面尺寸并不只由通径决定，还需遵循相应卫生级卡箍标准。模型中阀体两端卡盘呈圆盘状，外缘用于卡箍抱紧，端口颈部较短，有利于减少管路占用空间。阀体中部圆筒形腔体容纳阀板和密封座，上部圆柱形阀杆支架提供安装高度，并为手柄旋转留出空间。手柄较长，属于省力杠杆结构，操作力臂明显大于阀杆半径，可在密封件压紧时降低手部操作力；但手柄长度也决定了阀门侧向操作空间，布置在密集管廊或靠近设备墙板处时，应校核手柄全开、全关两个极限位置是否会与相邻管道、支架发生碰撞。

　　安装边界上，三夹蝶阀对管道同轴度有一定要求。两端快装接头应与阀体卡盘对齐，卡箍锁紧后密封面需均匀贴合，不能依靠强行偏拉管道来补偿位置误差。阀门口径不大，整体重量较轻，竖直或水平管段均可安装，但手柄操作方向应预留人工扳动空间。若安装在泵出口附近，应关注水锤和频繁启停造成的冲击；若用于真空或压力管路，还需确认阀座密封方向、工作压力以及卡箍垫片承载能力。模型在结构表达上保留了端口、阀体、阀杆、手柄和紧固件的相对关系，可用于管路布置校核、设备干涉检查、维护空间评估以及阀门原理展示。

　　从建模思路看，完成此类产品时不宜只追求外观相似，而应先按流道和接口确定基准：以管路中心线为骨架建立两端卡盘，再生成阀体腔体和阀板旋转轴；阀板按圆盘实体处理，并依据密封接触关系确定厚度和边缘轮廓；阀杆穿过阀体上部，与手柄形成明确的转动传动关系。手柄端部、锁紧螺母、定位销和侧面连接螺钉等细节虽然尺寸较小，但对装配表达和维修理解很重要。最终结构应同时满足三个层面的检查：一是阀板运动无干涉，二是两端三夹接口具备明确安装边界，三是手柄操作空间与密封件压缩关系合理。这样形成的三维结构不仅能用于方案展示，也能为后续工程图绘制、备件设计和管路选型提供直接参考。
