十字轴式万向联轴器传动结构

　　该结构围绕两轴之间存在角位移、轴向错位或安装对中误差时的扭矩传递需求展开，属于传动系统中常见的万向连接部件。实际设备布置里，动力端与执行端很难始终保持严格同轴：机床进给与主轴联动、轧辊传动、工程机械行走机构、输送设备换向布置以及多轴传动箱输出端，都会因机架焊接变形、轴承座累积公差、部件维修拆装或工作中载荷引起的挠曲，使输入、输出轴线形成可变夹角。普通刚性联轴器在这种工况下会强行约束轴端，造成轴承附加载荷、键槽挤压、轴肩疲劳甚至联轴器螺栓断裂；万向联轴器则通过中间十字铰副释放角度自由度，使两端轴在偏摆状态下仍能连续回转并传递转矩。

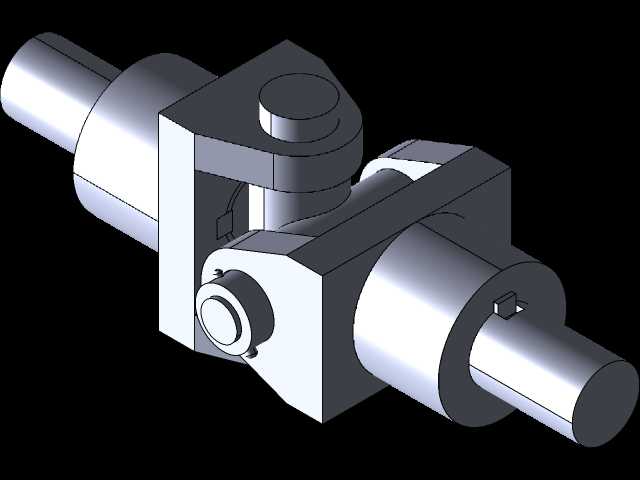

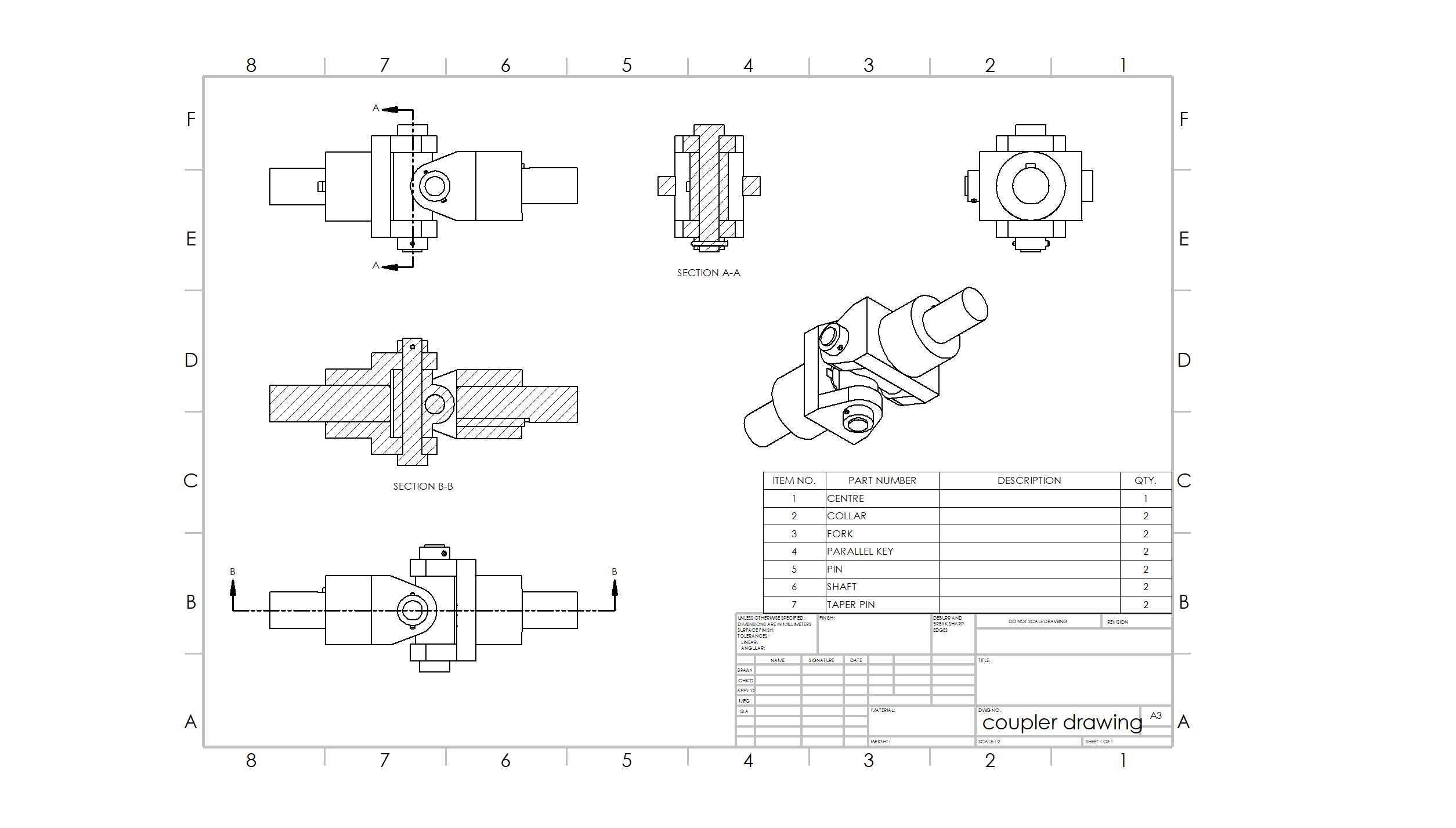

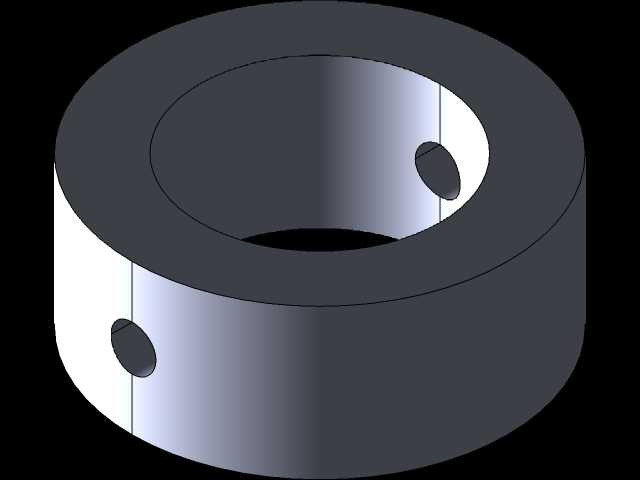

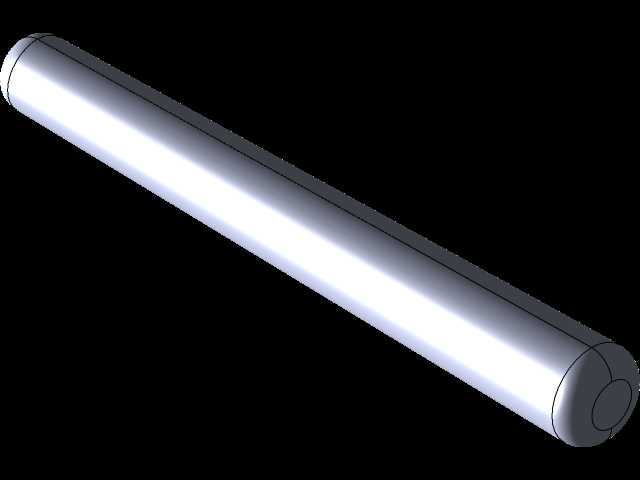

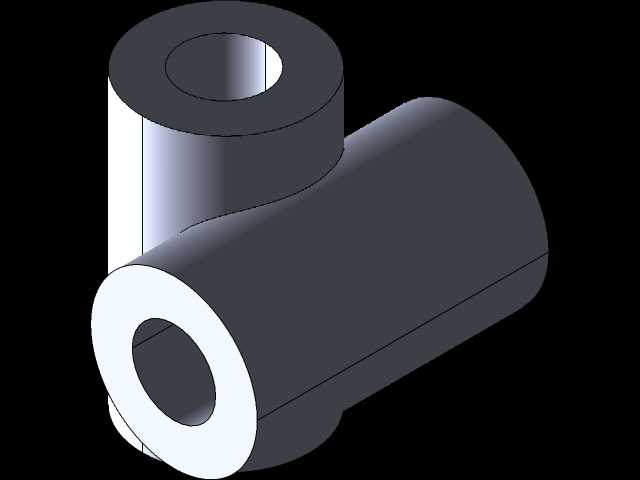

　　从结构组成看，模型两端为带轴颈的连接轴段，中部由叉形接头、十字轴、轴承衬套及端盖压块构成铰接核心。两侧叉头分别环抱十字轴的两对正交轴颈，十字轴在一个平面内允许输入端叉头相对摆动，在另一正交平面内允许输出端叉头摆动，两个转动自由度叠加后，可适应空间夹角变化。轴颈外侧设置圆柱承压面与端盖限位结构，目的在于约束十字轴轴向窜动，同时保留其绕轴颈旋转的间隙；压块与紧固件的布置需保证预紧后不压死转动副，否则万向节会失去补偿能力。建模时应重点表达叉头内腔与十字轴轴颈的配合关系、轴承端面接触位置、润滑或防尘空间，以及两端轴段与外部设备的连接边界。

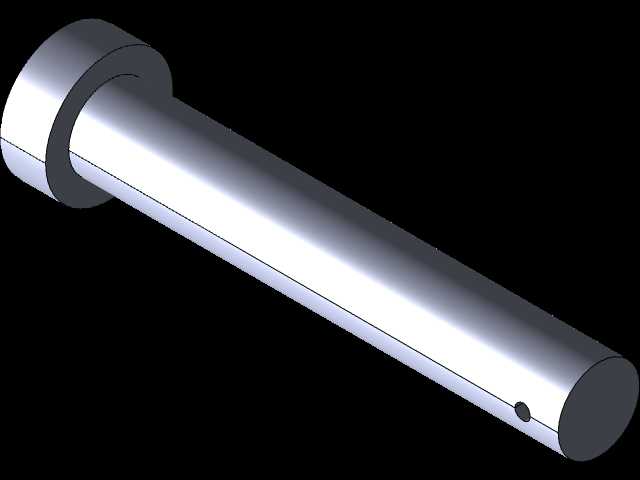

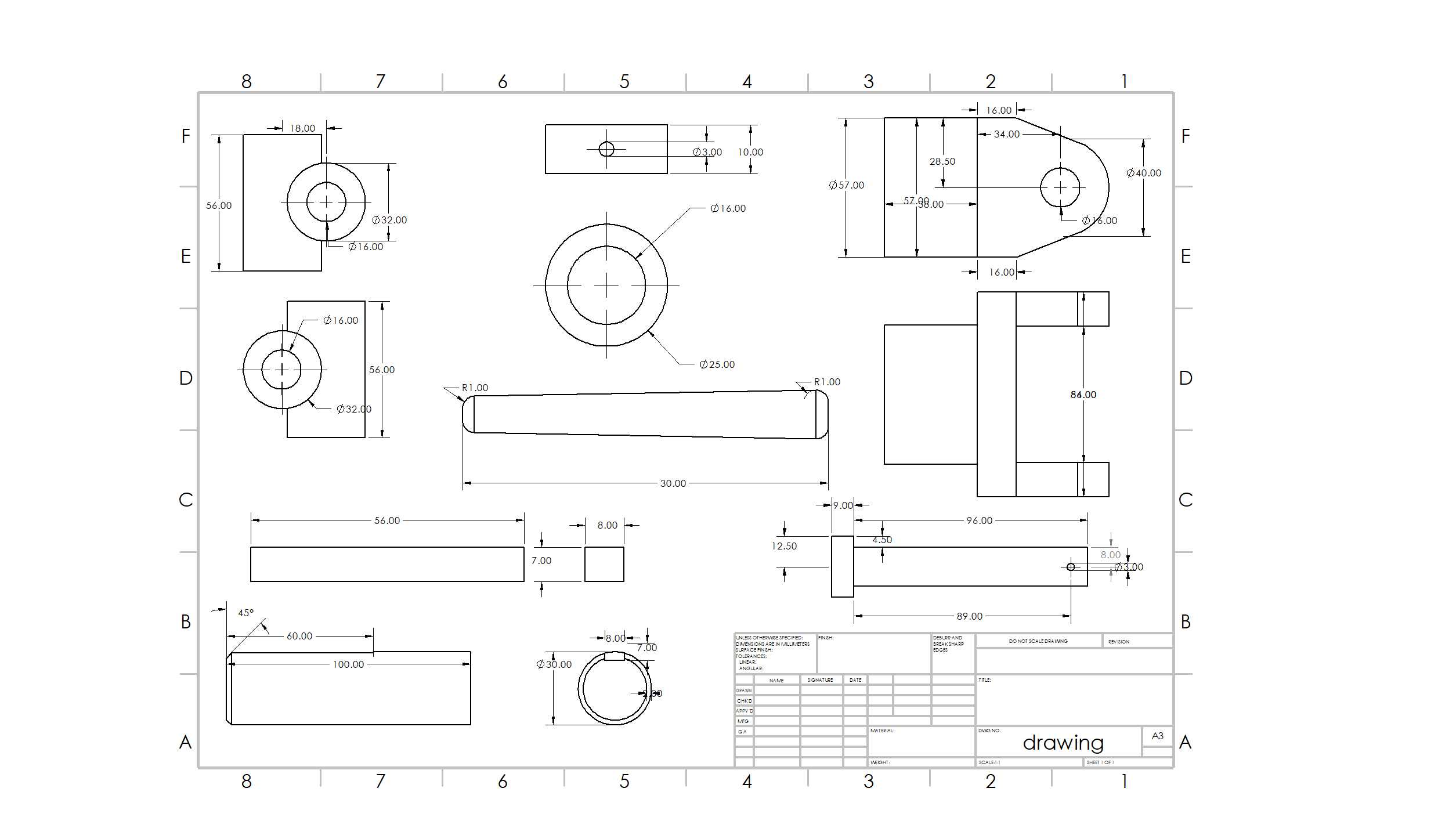

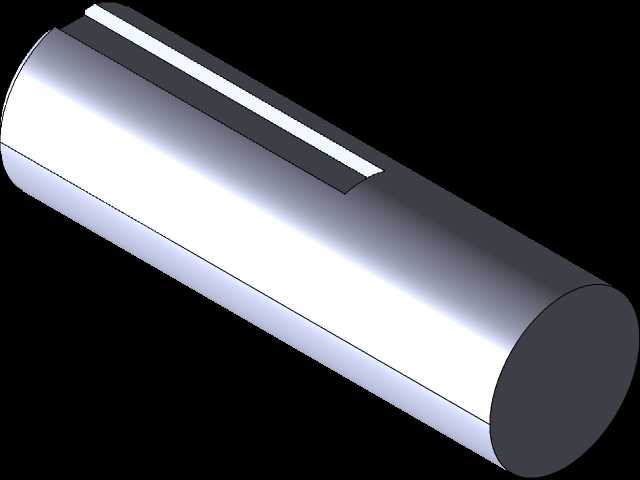

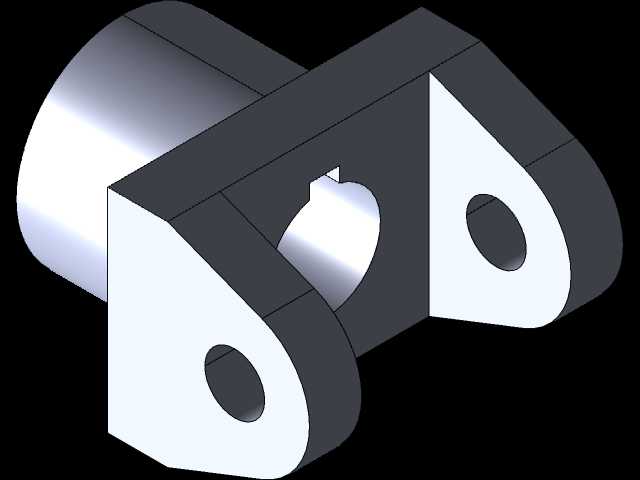

　　设计思路上，这类部件不是单纯追求外形，而是要在传扭能力、转角范围和转动灵活性之间取得平衡。叉头根部承受交变弯曲与扭转，截面通常由厚壁耳板和加强过渡圆角构成，以降低应力集中；十字轴四个轴颈的同轴度、两轴线垂直度直接影响回转平稳性，若正交关系偏差过大，传动过程中会产生卡滞、冲击和异常噪声。轴端圆柱段用于伸入轮毂、齿轮座或带轮座，键槽或扁位负责周向固定，轴肩则承担轴向定位。模型中轴段直径、叉头外宽、十字轴中心到轴端长度共同构成安装包络，选型时不能只核对额定转矩，还要核对最小轴间距、最大摆角以及外围护罩是否干涉。

　　在工程应用中，单只万向节存在瞬时角速度波动：当主动轴匀速转动、两轴存在夹角时，从动轴转速会按转角周期变化，夹角越大波动越明显。因此对运动平稳性要求高的场合，常采用双万向节串联布置，并使中间轴两端叉头处于同一相位，同时尽量让输入、输出轴与中间轴的夹角相等，从而补偿转速不均。该模型呈现的是单组通用耦合器结构，适合用于说明万向节基本原理、传动路径和关键配合，也可作为设备改型时校核空间干涉的基础。安装边界方面，需保证两端轴头插入轮毂后有足够支承长度，锁紧件不能越过轴肩造成偏心；叉头摆动范围内应预留径向间隙，避免在极限转角时与机架、油管或防护罩接触。维护角度上，十字轴轴颈属于持续摆动的摩擦部位，结构设计应为润滑脂存留、密封件安装和定期检查留出条件；若长期在冲击载荷下运行，还需关注耳板孔边、压盖螺钉和轴肩过渡区的疲劳特征。整体来看，该三维结构把轴线补偿、扭矩传递和装拆定位集中在紧凑的铰接组件中，能够帮助设计人员直观理解万向联轴器在非同轴传动系统中的作用方式。
