车辆尾部扰流板及支撑支架结构

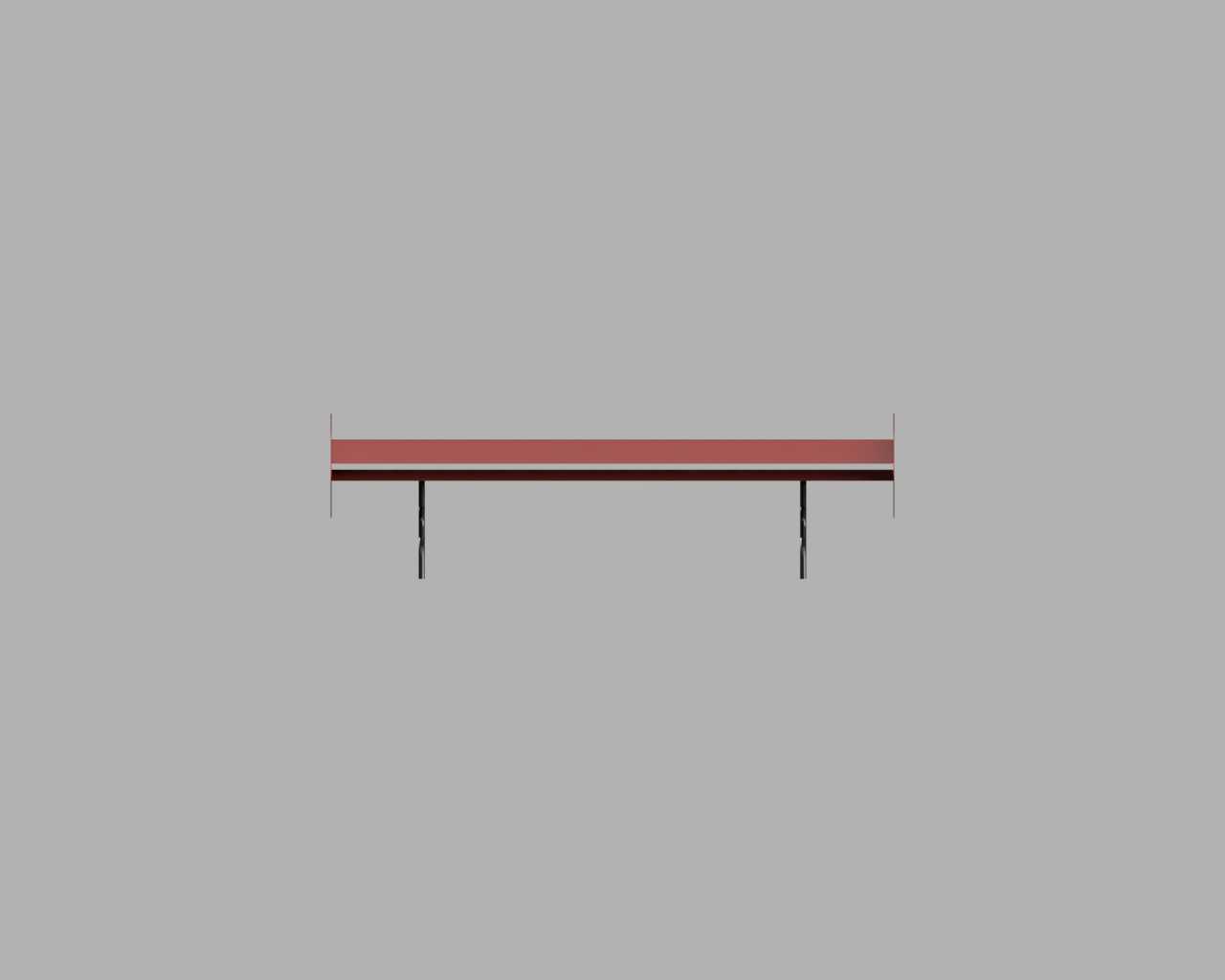

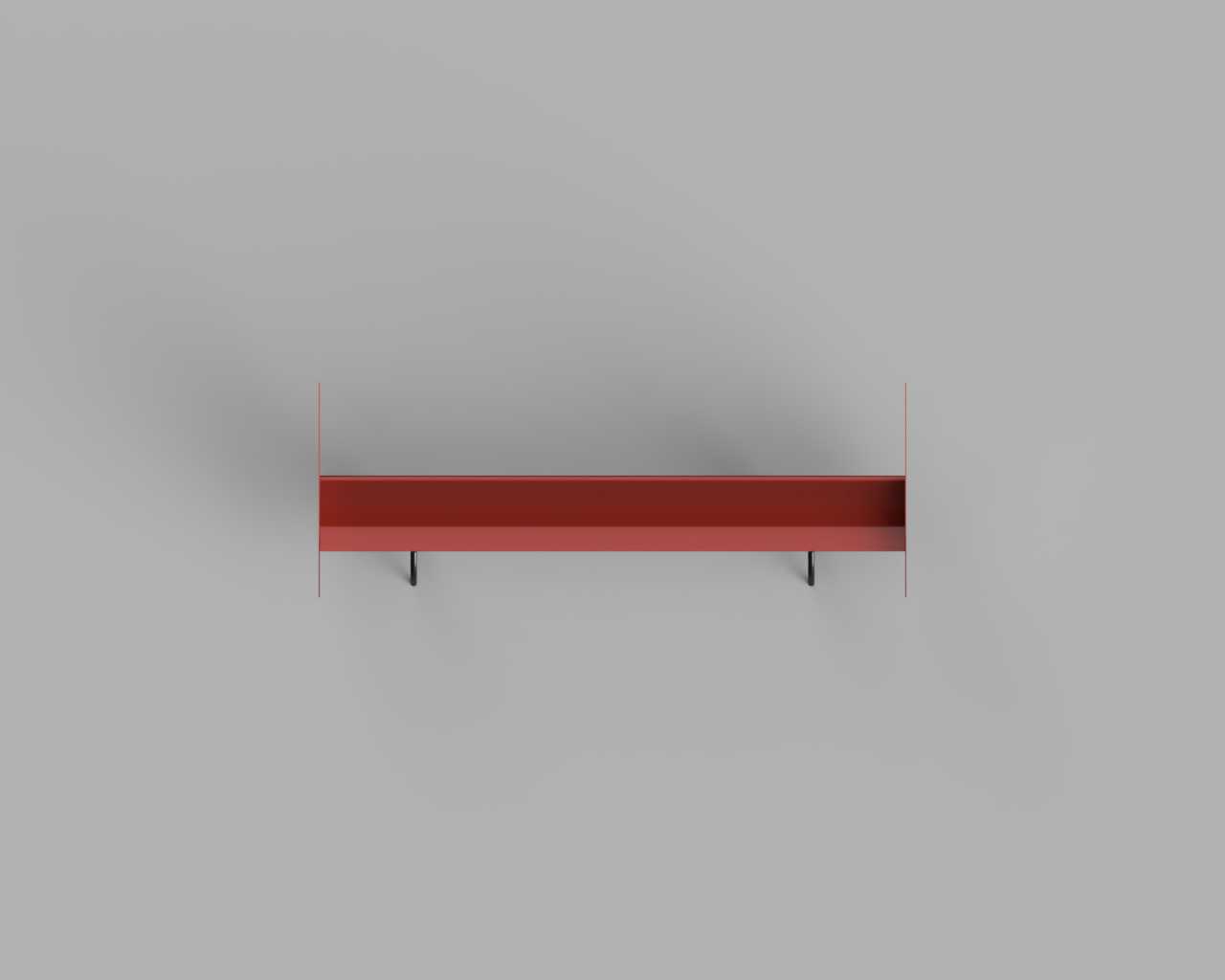

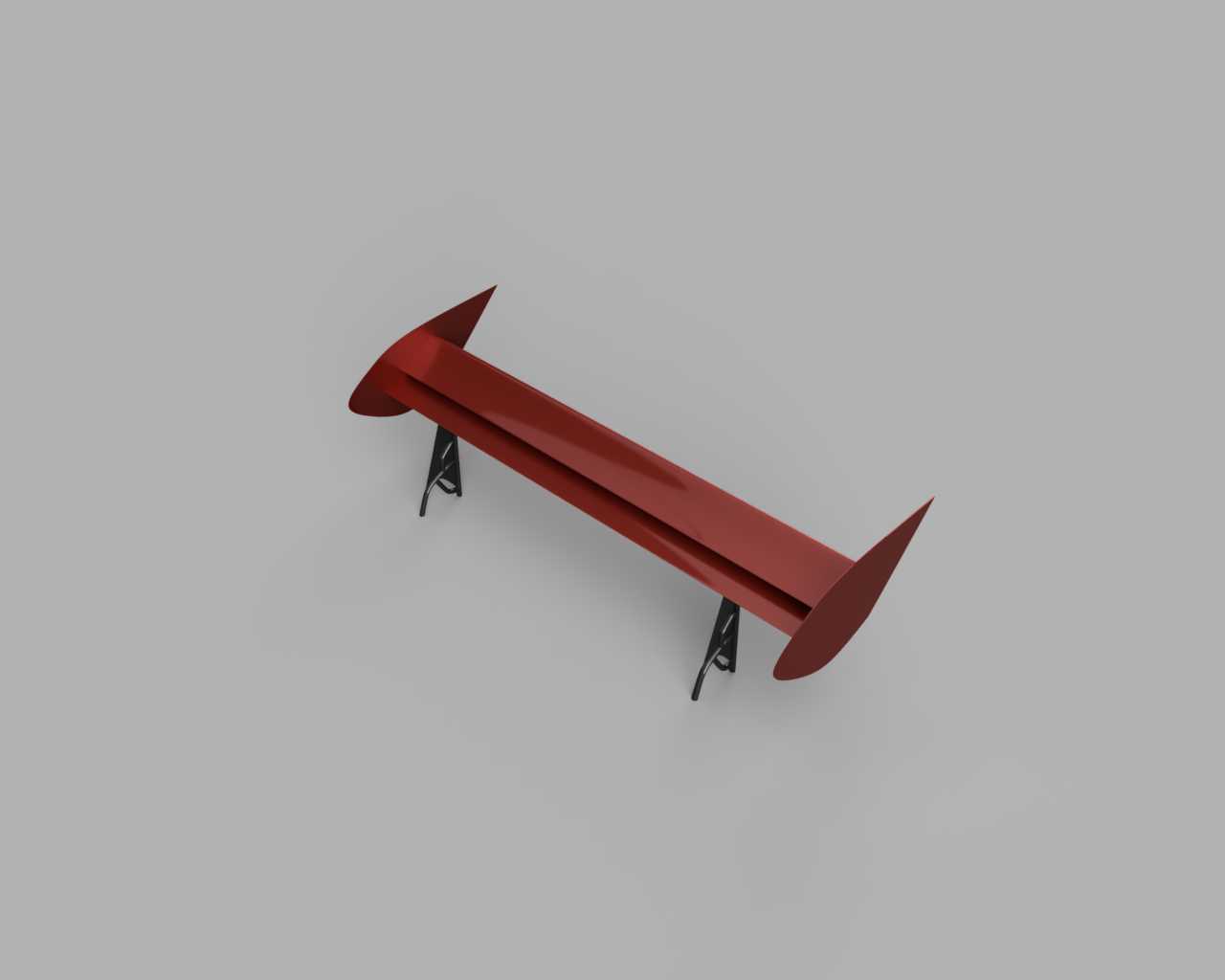

　　这套结构件围绕车辆尾部气流管理展开，主体是一根长条形翼面，两端带有端板，下方通过两组斜撑支架与车身安装面连接，属于典型的后扰流板总成。从工程落地角度看，它的核心作用并不是装饰，而是在车辆高速行驶时对尾部气流进行引导，削弱车尾涡流区的负压拖拽，同时在一定程度上增加后轴下压力，改善高速工况下的抓地稳定性。

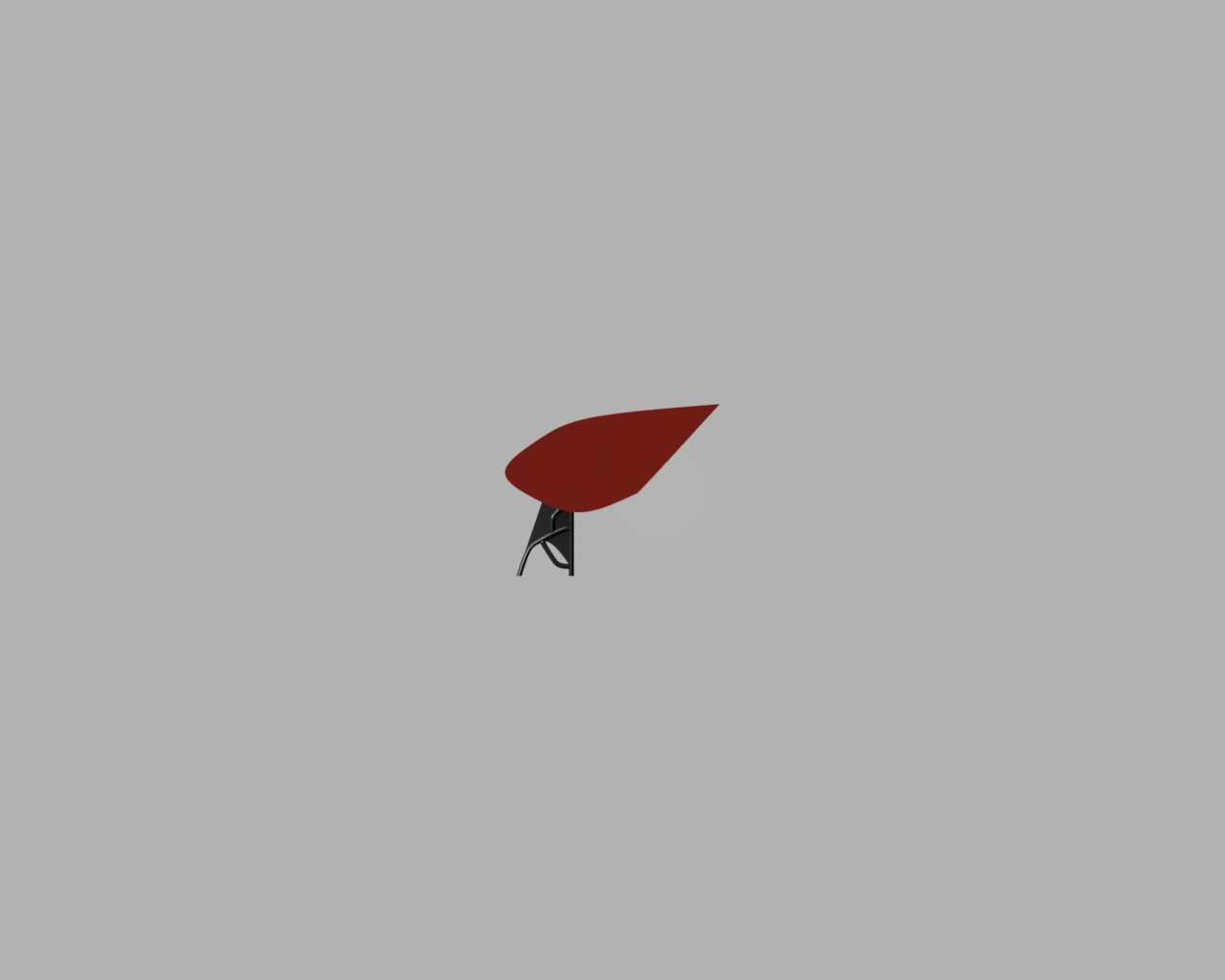

　　建模时最先要锁定的是翼面的空间姿态。翼体本身采用带弦长的板状截面，沿车宽方向延伸，上表面略带弧度，下表面相对平直，这种非对称翼型在气流通过时能够产生方向可控的垂直力。两端的端板垂直于翼面布置，主要功能是阻挡翼面上下表面的气流在端部横向窜流，减少翼尖涡带来的诱导阻力，这一点在长翼面、大跨度布置中尤其明显。端板与翼体之间采用连续过渡，避免出现直角台阶，因为实车中风噪往往就起源于这类突变棱边。

　　支撑部分是整个总成受力传递的关键。两组支架呈八字形斜向布置，上端连接翼面下侧，下端收拢到车身安装点。这种斜撑布局相比竖直立柱，能把翼面承受的气动升力或下压力分解为沿支架轴向的压载与少量弯矩，充分发挥细长杆件的承载效率。支架本身做成带弯折的钣金或型材形态，下端预留安装平面，实车上这里会配合减震垫、螺栓与尾门或行李箱盖连接，安装面的角度需要与车身曲面严格匹配，否则装配时会出现强制贴合，长期颠簸后容易在焊点或螺栓孔处产生应力裂纹。

　　尺寸边界方面，翼面长度基本覆盖车尾大部分宽度，但两端需与车身侧围留出安全间隙，避免开门、车身扭转或热胀冷缩时发生干涉。翼面距尾门表面的高度要兼顾气流通道与视觉比例，过低会限制翼下气流流通，削弱扰流效果，过高则增大迎风面积和支架弯矩。支架跨距决定了翼面的支撑刚度，跨距过大时翼面中段在高速气流下会产生颤振，因此在数模阶段需要对翼面壁厚和支架连接点做刚度校核，保证固有频率避开常见路面激励区间。

　　在实际应用场景中，这类结构既常见于乘用车的性能化改装，也用于赛车、试验车的空气动力学开发。设计思路上需要平衡气动收益与日常使用：翼面弦长和攻角直接关系下压力大小，攻角过大虽然能增加下压，但阻力同步上升，还可能在低速城市工况下带来不必要的油耗；端板外形则要顺着车尾侧向气流走向修形，减少突兀的迎风面。

　　建模过程中对装配关系的处理同样重要。翼面、端板、左右支架应当拆分为独立零件再进行装配，便于后续分别设定材料与厚度——翼面常采用复合材料或注塑件以控制重量，支架则多用金属型材保证强度。连接位置需要预留紧固件空间和工具操作空间，下端安装点还要考虑密封，防止雨水沿螺栓孔渗入尾门内部。整体数模把气动外形、承载路径和安装边界统一在一套结构里，能够直接用于干涉检查、支架受力分析以及后续的样件试制。
