带轮直列双活塞内燃动力总成结构

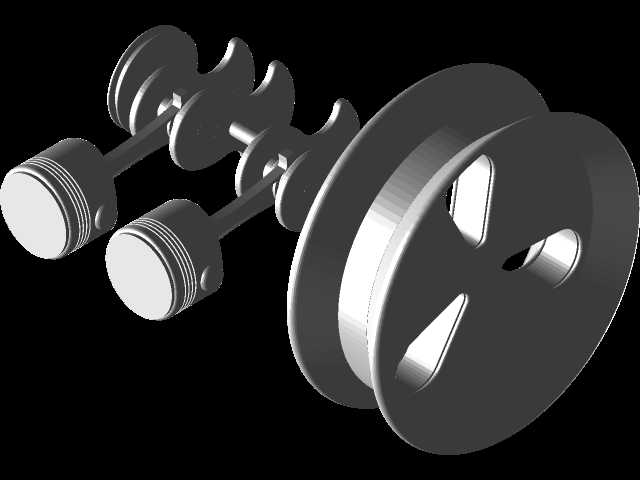

　　这套直列双活塞动力结构围绕小型内燃动力单元的核心运动链展开，把活塞、连杆、曲轴以及端部带轮整合在同一条装配关系里，适合用于教学演示、小型设备动力方案校核和运动机构分析。实际工程中，两缸直列布置常见于发电机组、小型工程机械、农用辅助设备以及实验台架，它的优势在于轴向长度可控、缸体加工基准单一、维修时活塞连杆组可以沿同一方向拆出，不需要为交错缸位预留复杂的侧向空间。

　　从功能上看，两个活塞在气缸内做往复直线运动，通过连杆把燃气压力产生的推力传递到曲轴连杆轴颈，曲轴再将往复运动转换为旋转运动。端部大直径带轮不仅承担动力输出界面的作用，也兼具飞轮的转动惯量效果：在活塞越过上下止点、做功冲程间断输出扭矩时，轮盘储存的转动能量可以抑制转速波动，使带传动或后续负载端运转更平稳。带轮上开设的减重孔并非单纯为了外观，开孔位置需要避开应力集中的轮毂与轮缘连接区，在保证转动惯量分布的同时降低回转质量，也便于拆装时握持和观察相位。

　　设计思路上，直列两缸的曲柄销相位决定了整机的点火次序和平衡特性。模型中曲轴的曲拐布置、连杆大头的装配方向以及活塞销孔位置，需要在三维环境中逐一核对运动包络，避免活塞在下止点附近与曲轴平衡重发生干涉，也要防止连杆在摆动极限位置碰擦缸壁或曲轴箱内壁。活塞外圆的环带区域用于布置气环和油环，建模时应保留环槽宽度、岸部厚度和销座加强过渡；连杆小头通过活塞销与活塞连接，大头则围绕曲柄销旋转，轴瓦间隙、润滑通道和螺栓锁紧面在详细设计中都要明确表达。

　　外形尺寸与安装边界方面，这类结构的核心约束来自曲轴轴向长度、活塞行程、连杆长度以及带轮外径。直列两缸沿曲轴轴向依次排列，缸心距决定了机体宽度方向的最小尺寸；缸心距过小会削弱缸间水套或散热肋片空间，过大则增加曲轴跨度和整机重量。带轮直径通常大于曲轴主轴颈附近的回转轮廓，安装时要在机体前端留出轮盘旋转空间，同时保证带轮端面与防护罩、传动带、机架立板之间有足够安全间隙。若用于带传动负载，带轮槽型、带宽和中心距还要与从动轮匹配，带边不能与机体突出结构摩擦。

　　建模过程中，曲轴是装配基准。主轴颈同轴度、连杆轴颈偏心距、曲拐夹角和端面台阶都应先建立参数化骨架，再装配连杆与活塞。活塞行程等于两倍曲柄半径，连杆长度则影响摆角和侧推力；连杆越短，活塞对缸壁的侧向压力越大，摩擦和敲击倾向越明显，但结构更紧凑。工程校核时需要把活塞在上止点、下止点以及曲柄转角约九十度的几个位置分别切开检查，重点看连杆大头与平衡重、活塞裙部下缘与曲轴箱、传动带与带轮护罩之间的间隙。

　　该结构还适合用于运动仿真。通过给曲轴添加旋转驱动，可以测量活塞位移、速度和加速度曲线，也能检查连杆角位移随相位的变化。对于教学或方案展示，透明化机体后可直接看到两次活塞往复如何共同驱动曲轴连续旋转；对于实际选型，则可在此基础上继续补充气缸盖、气门机构、点火或喷油部件、润滑管路和冷却通道。当前模型突出了曲柄连杆机构与输出带轮的主体关系，轮廓清晰、装配关系明确，能够作为双缸动力单元概念设计、结构干涉检查和运动原理验证的基础三维参照。
