概念隐身飞翼布局飞行器曲面造型

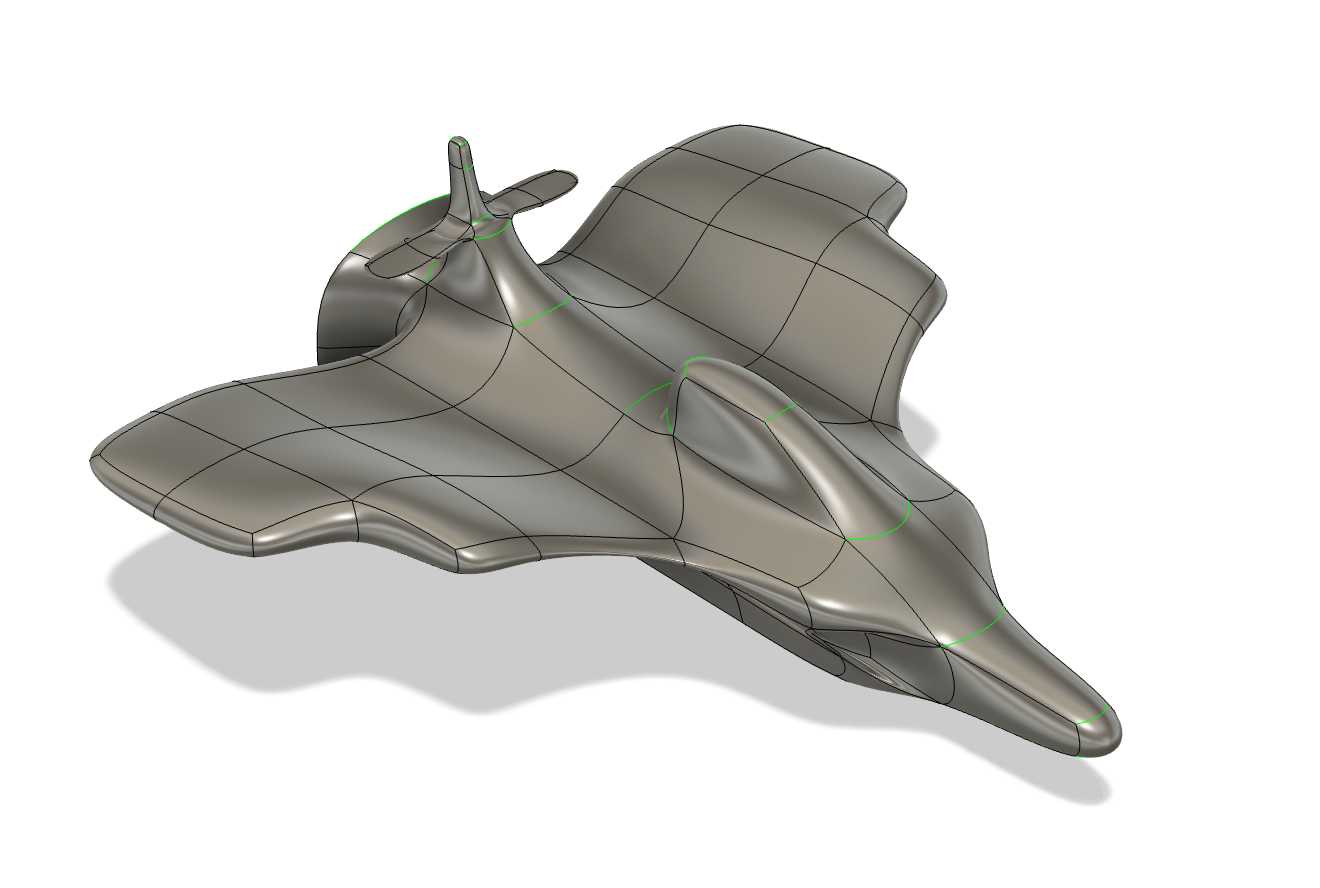

　　该模型呈现的是一型采用高度融合翼身设计的概念飞行器，整体气动外形围绕低可探测性与高升阻比巡航需求展开。机头采用尖锐棱边修形，前机身截面沿纵向逐步压扁，座舱区域以单块隆起的透明鼓包形式融入上表面，没有传统战斗机那种独立风挡框架与台阶结构，有利于控制前方入射雷达波的散射方向。机翼与机身之间不存在明确分界，中央体从机头向后平滑扩展为大后掠飞翼，外翼段前缘带有明显后掠角，后缘则通过多段折线控制俯仰与偏航配平，这类布局在无人作战飞机、远程察打平台和下一代制空飞行器方案论证中较为常见。

　　从工程建模角度看，整件作品的难点并不在于堆叠零件，而在于曲面连续性的控制。模型上表面由多条纵向骨架曲线和横向截面曲线共同约束，机头尖点、翼根过渡区、进气口边缘和尾喷口附近都存在曲率剧烈变化的区域。若直接用单一曲面拉伸，很容易在翼身交汇处出现褶皱或高光断裂；实际处理时需要把中央体、外翼、座舱鼓包和尾部推进舱拆成若干四边拓扑面，再通过曲率连续条件拼接，使反光条纹在整机表面保持顺畅。图中网格线沿气流方向和翼展方向分布，能够帮助设计者检查曲面是否存在异常凹陷，也便于后续在数控机加工、风洞模型制作或复合材料铺层设计中提取截面。

　　该类飞行器的用途主要集中在长航时巡逻、隐蔽突防、区域侦察和内置载荷投放等场景。由于取消了垂直尾翼，航向稳定不能再依靠传统立尾提供，外形设计必须结合后缘开裂阻力舵、上下表面喷流偏转或多喷管推力矢量来实现偏航控制。模型尾部可见推进系统与机身高度整合，喷口截面被压缩在后体轮廓内，这种处理既可以降低尾部红外特征，也能减少喷流与机身之间的干扰阻力。对应到结构布置，中央翼盒需要承担主弯矩，内置弹舱或设备舱通常布置在重心附近，起落架舱、燃油箱和航电支架则围绕中央翼盒向两侧展开。

　　外形边界方面，尖机头到尾喷口构成纵向总长，翼展由两侧融合翼尖决定，整机高度主要受座舱鼓包和上部进气道隆起限制。概念阶段虽然不必完全给定真实尺寸，但建模时应预留合理的安装空间：机头内部需要容纳雷达或光电窗口，中央体下方要保证舱门开启和载荷悬挂间隙，外翼后缘需布置舵面铰链与作动器，尾部则要留出发动机安装节、喷管调节和维护拆卸通道。若把该曲面用于缩比验证机，还需在翼身内部增加主梁、肋板和蒙皮连接座，不能只保留外观壳体；若用于展示或渲染，则应重点控制表面分模线、口盖边界和涂层分区，使概念方案在视觉上具备工程可信度。

　　飞翼布局的优势在于内部容积利用率高、浸润面积相对较小、巡航升阻比潜力大，同时扁平外形天然有利于降低正面雷达反射。但它也带来航向阻尼弱、大迎角姿态变化敏感、起降姿态控制要求高等问题。因此在曲面设计完成后，通常还要围绕重心范围、静稳定度和舵面效率进行反复校核：机头过于尖锐会缩短前起落架到重心的距离，影响地面抬前轮力矩；机翼后缘过短则会削弱配平能力；进气道鼓包若与翼面融合不当，还可能在侧滑状态下引发气流分离。该模型把这些矛盾集中体现在一个连续外形中，适合作为航空概念方案、曲面建模训练和飞翼布局结构讨论的基础对象。
