钣金拉拔工序专用盒式成型工装

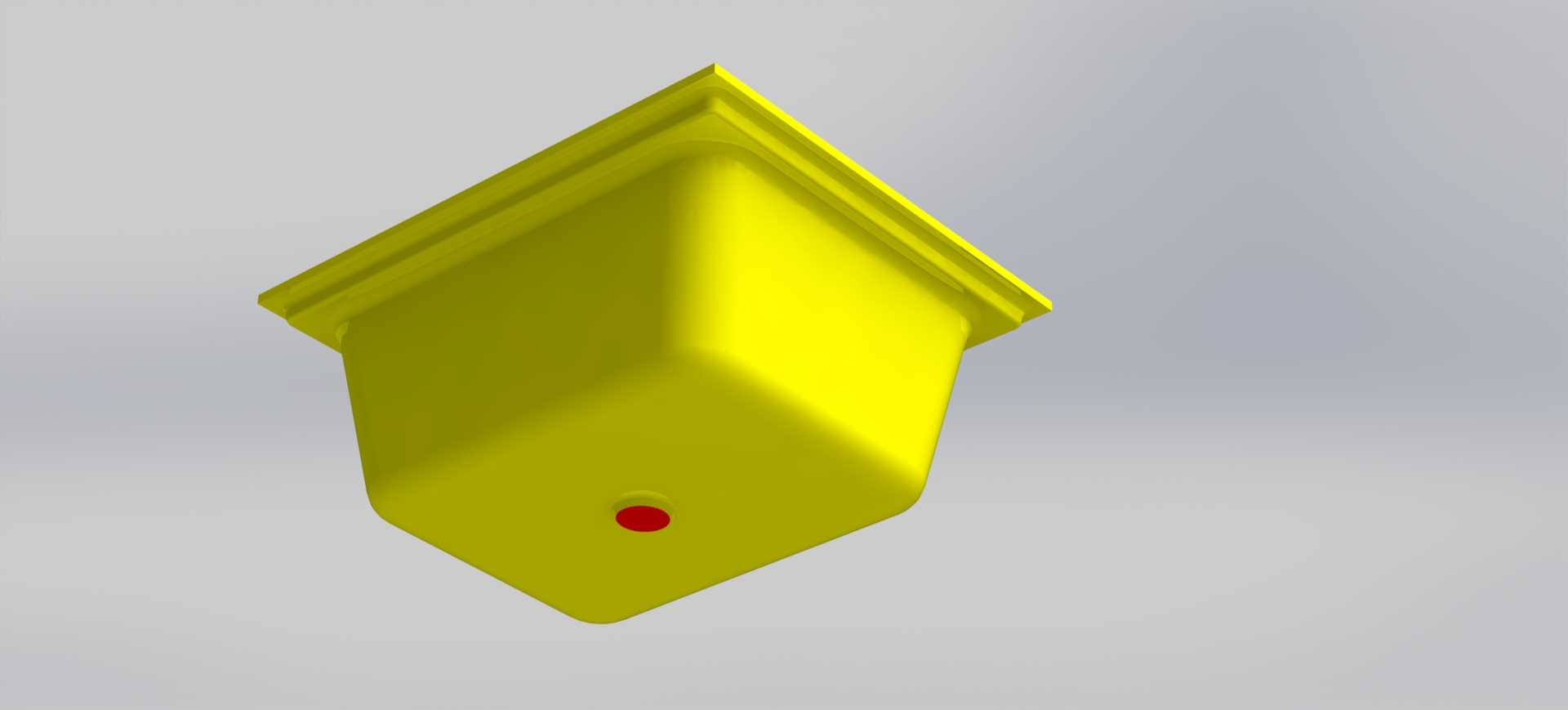

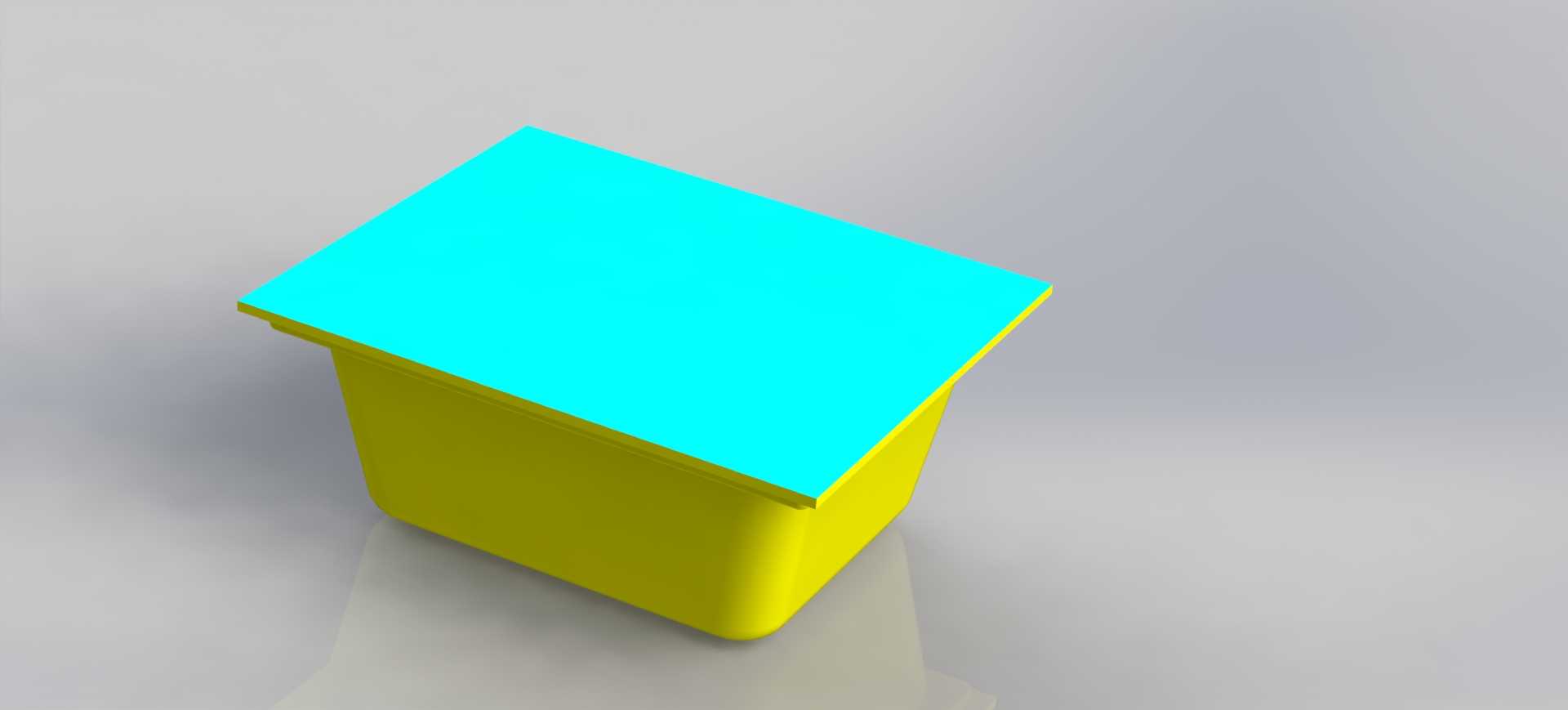

　　在常规钣金冲压产线的工序排布里，拉拔类成形工位往往需要配套专属的成型工装来约束板料的流动边界，这套盒式成型工装正是针对薄板拉拔工序开发的专用作业构件，整体采用带外翻边的敞口盒体构型，工装主体为下沉式矩形容腔，顶部延伸出一圈水平搭接翻边，翻边轮廓与压机上模的压边圈安装面完全匹配，作业时板料被压紧在翻边端面与压边圈之间，随上模下行逐步被拉入下方容腔，完成指定深度的盒形钣金件拉拔成形。从现场安装边界来看，工装顶部的外翻边承担两个核心作用：其一作为压边承载面，翻边的平面度直接决定压边力的均匀分布，建模时翻边厚度预留了足够的刚性余量，避免大吨位压边下出现板面翘曲，导致板料进料速度不均引发起皱缺陷；其二作为工装自身的定位搭接边，

　　翻边的外轮廓尺寸与压机工作台的T型槽安装区间对齐，现场装配时无需额外制作复杂转接底板，直接将翻边搭在工作台定位槽内，通过压板压紧即可完成固定，大幅缩短工装换型的调试周期。下沉的盒体容腔是成形作业的核心工作区，容腔的内壁转角全部做了连续圆角过渡，没有尖锐清角结构，这一设计细节完全贴合钣金拉拔的材料流动规律：板料在被拉入容腔的过程中，转角位置的材料受双向拉应力作用，若内壁转角半径过小，会大幅增加材料的流动阻力，轻则在工件表面留下拉痕，重则直接导致板料在转角处被拉裂。建模阶段容腔的拔模斜度也经过针对性设置，内壁沿深度方向保留微小的出模斜度，成形完成后工件可以顺利从腔体内顶出，不会出现包模卡滞的问题。工装的整体深度对应目标钣金件的拉拔高度，

　　腔体内部的净空尺寸预留了工件成形后的回弹余量，避免成形后工件尺寸超差。在实际车间应用场景中，这类成型工装多用于中小批量钣金件的试制与小批量生产，相比整套专用拉深模具，盒式成型工装的结构更简洁，加工制造周期更短，针对外形规整的盒类、罩类钣金零件，比如设备外罩、电气箱壳体、储物槽类钣金件，都可以通过适配对应尺寸的该类工装完成拉拔工序。工装的顶面翻边在建模时单独做了面域区分，现场使用中如果压边面长期使用出现磨损压痕，仅需对翻边端面进行平面磨修即可恢复精度，不需要整体报废工装，维护成本更低。从结构受力角度分析，拉拔作业过程中工装的侧壁需要承受板料流动带来的侧向挤压力，因此盒体侧壁厚度按照常规压机公称压力的工况做了刚性校核，

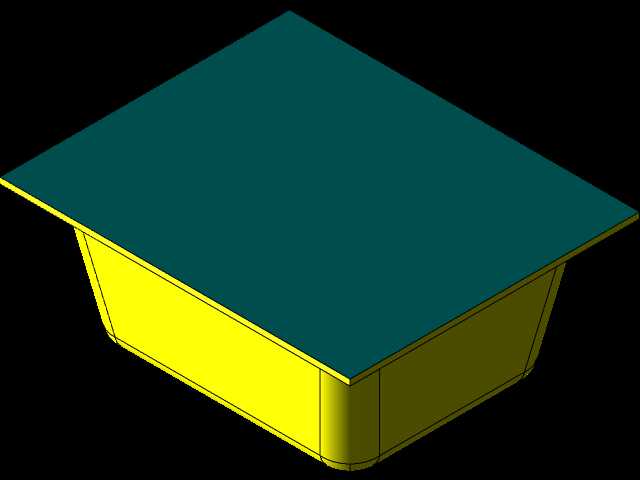

　　侧壁与底部的交接位置设置了加强过渡结构，避免长期循环载荷下侧壁出现外胀变形。工装底部为完整的平整支撑面，安装时完全贴合工作台面，压机的成形反力可以均匀传递到工作台，不会出现局部应力集中导致工装底面压溃。在三维建模的过程中，整个构件的特征逻辑完全遵循机加工与工装装配的实际工艺顺序：先拉伸生成盒体基础实体，再对顶部轮廓做拉伸切除生成外翻边结构，之后对所有内壁转角、外壁交接棱边做圆角特征处理，最后对压边工作面、底部支撑面做面的精度属性标注，所有特征参数可根据目标加工钣金件的尺寸快速调整，当需要生产不同深度、不同开口尺寸的盒形钣金件时，仅需要修改腔体的长宽、深度以及翻边的外轮廓参数，即可快速衍生出适配不同工位的工装版本。工装的敞口构型也方便现场作业人员随时观察腔体内板料的成形状态，调试模具阶段可以快速判断板料的进料阻力是否均匀，对应调整压边圈的压力参数，不需要反复拆卸工装就能完成工序调试。这类工装没有多余的复杂附属结构，所有构型特征都服务于钣金拉拔的实际作业需求，没有冗余设计，在保证结构刚性的前提下尽可能控制工装自身重量，方便车间内的吊装转运与换型操作。
