杆端铰接轴承赛车转向悬挂连接件

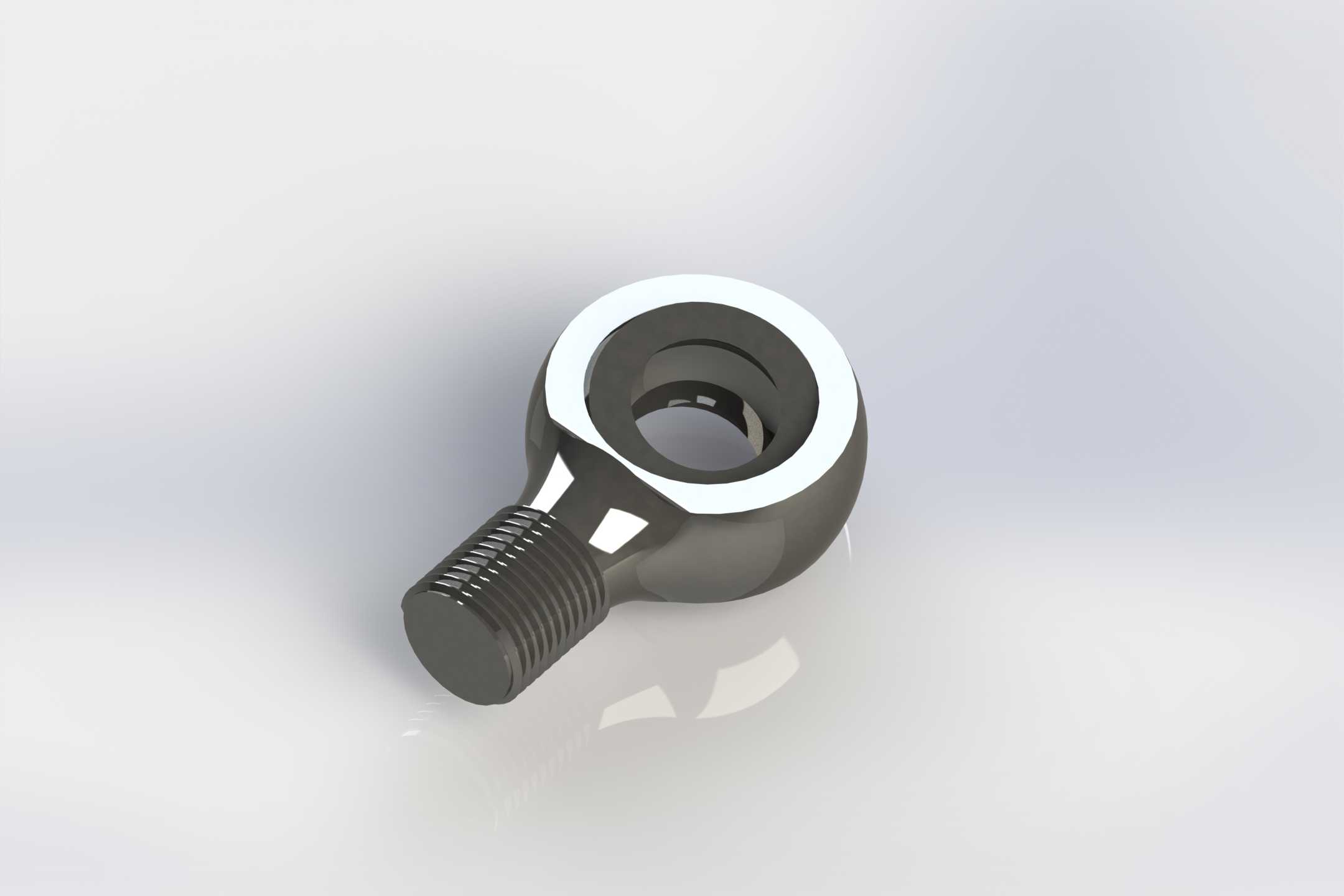

　　在方程式赛车与童车底盘开发中，转向拉杆和悬架连杆的末端往往需要一种既能承受拉压载荷、又能补偿小角度摆动的连接件，杆端轴承正是围绕这一需求形成的典型结构。该模型呈现的是带外螺纹杆身与整体环头的杆端关节轴承，环头内部容纳球面滑动副，外部通过螺纹段与拉杆、调节套管或摇臂相连，使车轮在跳动、转向和受冲击时，连杆轴线可以随安装点相对转动，避免硬连接造成的别劲、弯曲和附加弯矩。

　　从实际装车场景看，这类零件常见于前悬上下控制臂端点、转向横拉杆两端、平衡杆连杆以及推杆或摇臂悬架构型中。赛车底盘对定位参数十分敏感，主销后倾、前束和外倾都会随悬架运动发生变化，杆端关节轴承通过球心附近的回转中心提供铰接自由度，同时让连杆长度可通过螺纹旋入量进行微调。童车或小型实验车辆虽然载荷较低，但在颠簸路面和频繁转向工况下，同样需要低间隙、易装配的末端铰点，因此该结构在轻量化小车、教学赛车和改装底盘中使用频率很高。

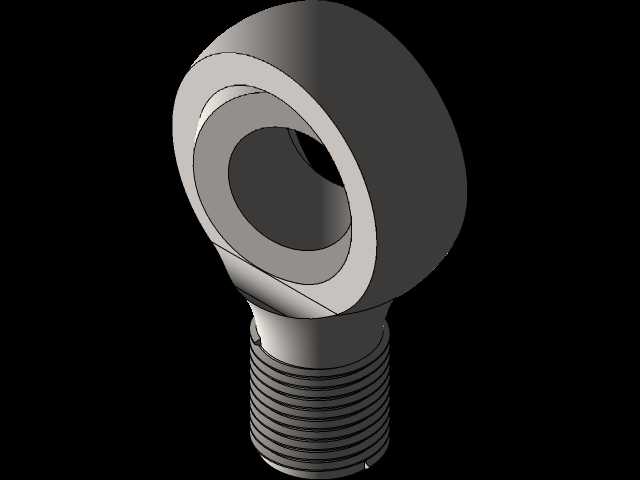

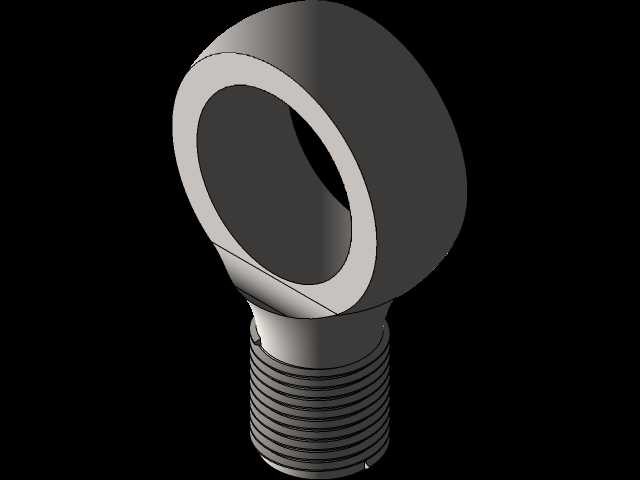

　　模型外形可分为环头、过渡颈、螺纹段和端面几个区域。环头为加厚圆筒形，内孔用于装入球面轴承或衬套，外圈承受径向载荷；环头与杆身之间采用渐缩过渡，避免截面突变形成应力集中。杆身末端加工出外螺纹，螺纹长度决定了长度调节范围，也决定了与锁紧螺母配合后的防松能力。安装时，球心到螺纹端面的距离、环头宽度、内孔直径和螺纹规格共同构成边界条件：内孔与销轴或螺栓配合，环头两侧需要留出支座耳片宽度和垫圈空间；螺纹端则要保证足够旋合深度，并在调节完成后用锁紧螺母固定。

　　设计这类零件时，不能只把它看成一个普通吊环。环头内孔与球面轴承的配合要保证内圈可摆动、外圈可压装，孔口倒角既有利于压装，也能减少边缘应力。环头壁厚需要围绕孔向拉伸和接触挤压进行校核，过薄会在极限冲击下扩孔，过厚则增加非簧载质量。杆身螺纹根部是疲劳薄弱区，尤其是赛车经过路肩或轮胎受侧向冲击时，拉压交变载荷会沿杆轴传递，因此过渡颈应采用圆滑曲面，螺纹收尾处也要避免尖锐退刀槽。若用于转向系统，轴向间隙会直接影响方向盘虚位和前束稳定性，轴承预紧、垫圈厚度和锁紧方式都要在结构布置阶段一并考虑。

　　三维建模时，环头与杆身适合作为一体锻件或机加工件来表达。先建立回转中心与杆轴中心线，确定球心位置、环头外径、内孔直径和螺纹公称直径，再通过旋转特征形成环头主体，利用放样或扫掠构建杆身过渡。螺纹段可按真实牙型建模，也可在装配阶段用修饰螺纹表达，但工程图中必须标注螺纹规格、有效旋合长度和端面加工要求。环头内孔、端面和螺纹轴线的位置关系是尺寸链核心，若球心偏离理论连杆轴线，悬架运动学计算会出现系统误差。

　　装配校核还要关注运动包络。车轮上下跳动时，杆端轴承会随支座耳片摆动，环头外缘与杆身肩部不能与摇臂、车架管或锁紧螺母发生干涉；转向打到极限位置时，螺纹端与调节套管之间要保留最小旋合长度，不能为了调长拉杆而使啮合牙数过少。销轴穿过内孔后，两端支承面应尽量贴近环头两侧，使载荷以剪切和接触面压形式传递，减少螺栓弯曲。若采用球面轴承，还需考虑润滑、防尘和密封环境；赛车维护周期短，可优先保证拆装便利，童车产品则更关注长期使用中的防锈和毛刺控制。

　　从受力特性看，杆端轴承擅长传递沿杆轴方向的拉力和压力，对纯径向摆动有较好适应能力，但不应把环头侧面当作主要承载面，也不宜承受过大的弯矩。选型和建模时要明确连杆力、最大摆角、冲击系数和安装空间，再反推内孔、螺纹和环头尺寸。该模型把环头、球面容纳区、外螺纹杆身和锁紧调节关系完整呈现，可用于底盘悬架布置、转向连杆结构设计、小型车辆教学演示以及铰接端点干涉检查，帮助设计者在运动自由度、连接刚度和装配可调性之间取得平衡。
