办公图钉定位固定件三维结构

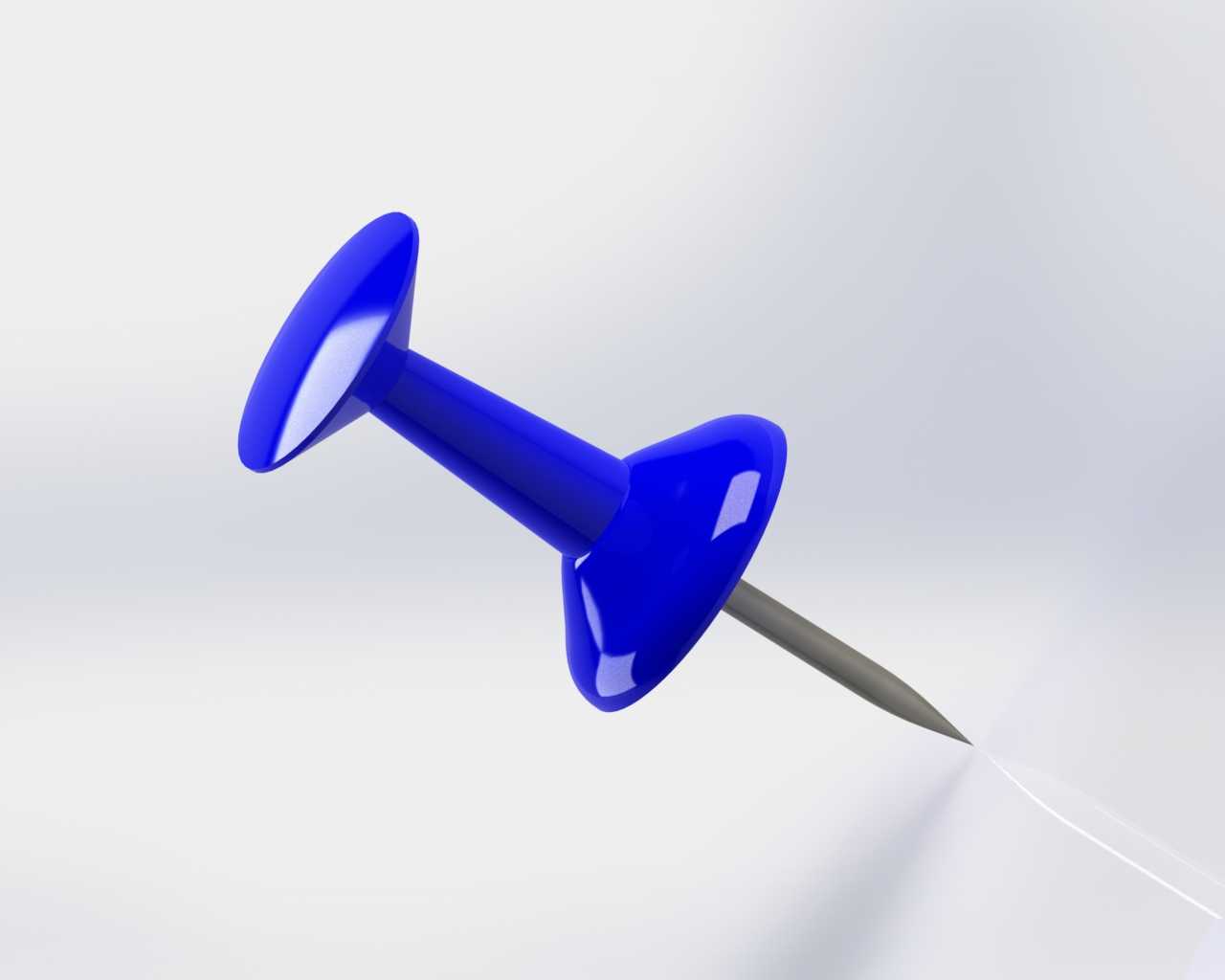

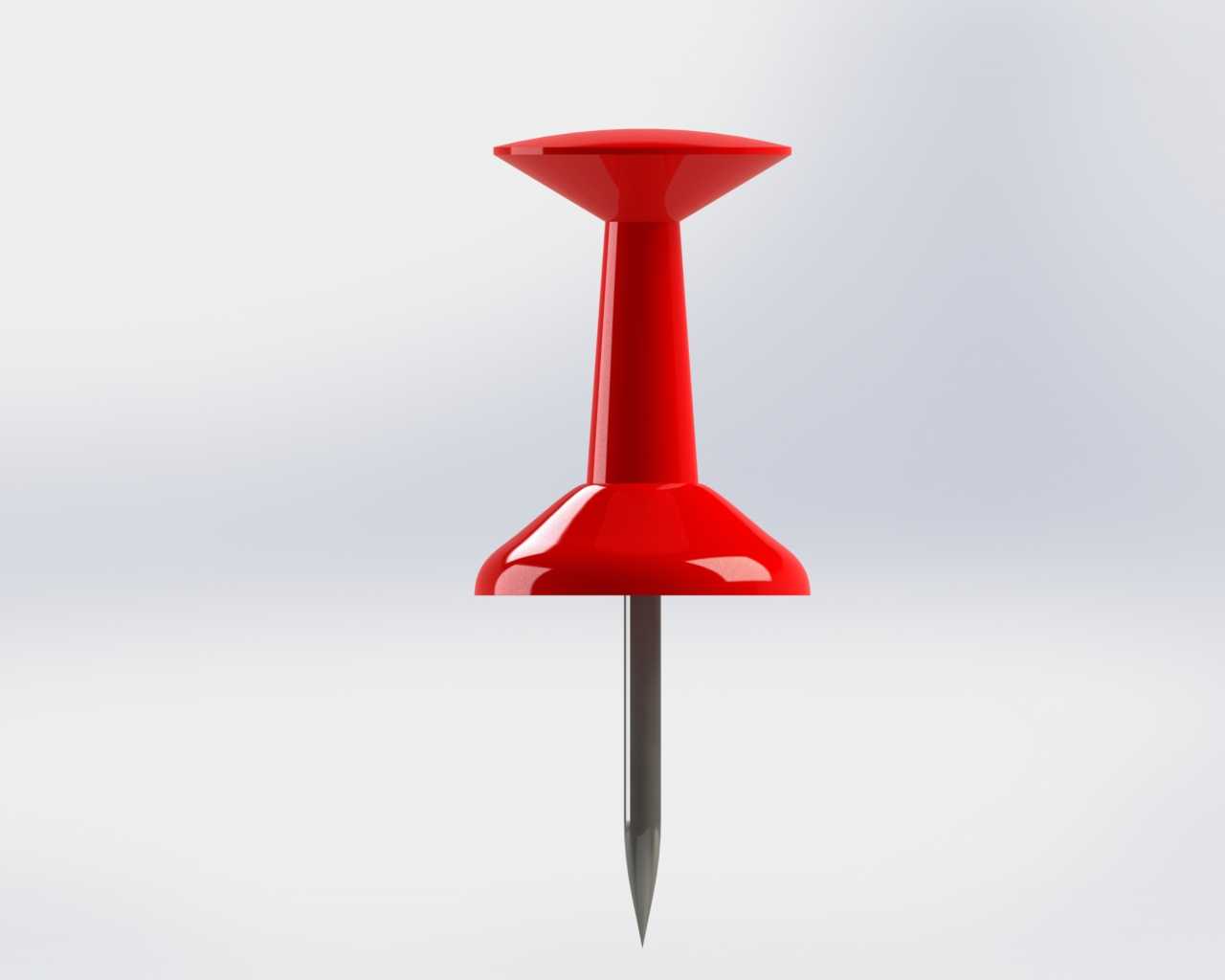

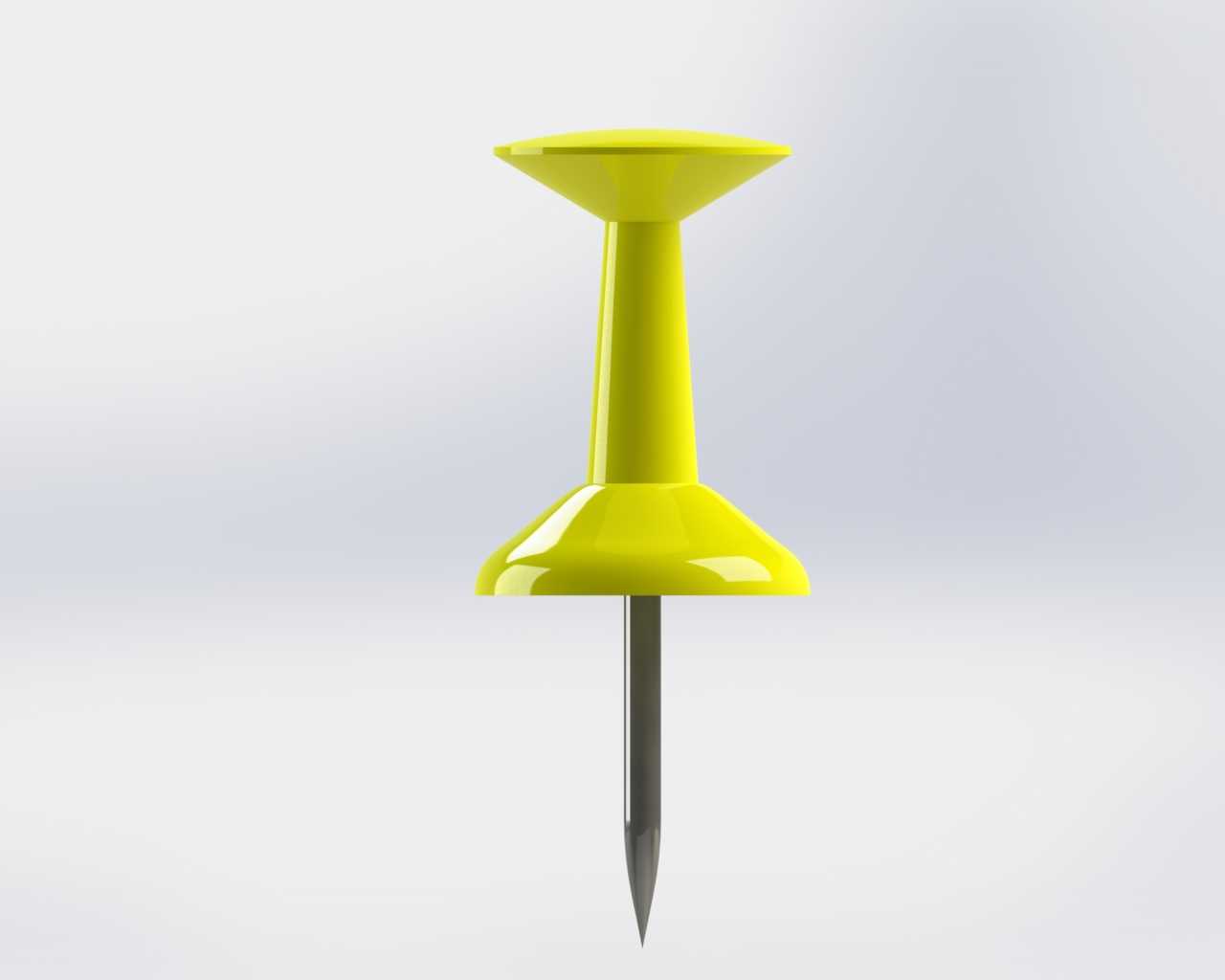

　　该结构以日常办公场景中常见的按压式图钉为对象进行三维还原，主体由蓝色塑料按压帽、过渡盘体和金属针杆三部分组成。塑料帽采用宽大的椭圆按压面，手指施力时接触面积较大，可降低局部压强，使针体刺入软木板、发泡板、纸质公告板或纤维板时更加省力。帽体下方设置盘状挡肩，刺入到位后能够限制继续下压，避免针杆过度进入基材，同时也便于后续拔出和重复使用。金属针杆从塑料帽中心轴向延伸，前段逐渐收窄为尖锐锥端，锥尖与针杆保持同轴关系，刺入过程中阻力较小，方向稳定，适合将纸张、便签、图纸、标识卡等轻薄材料固定在展示板或工艺看板上。

　　从实际使用角度看，这类小件虽然结构简单，但对外形连续性和受力路径有明确要求。按压帽需要承受拇指推送的轴向力，盘肩需要在接触板面后承受反作用力，针杆则负责把外力传递到尖端并完成穿刺。建模时应重点保证帽体、盘肩和针杆的同轴关系，避免针尖偏置导致入钉歪斜。塑料部分表面可采用圆润过渡，既符合手持触感，也能减少注塑成型时的应力集中；金属针杆则应表现为细长圆柱与圆锥尖端组合，直径变化处保持平滑，便于在装配关系中准确表达插入深度。

　　在设备与工装领域，类似的定位固定思路并不只限于办公用品。生产线看板、工艺卡片展示架、样板陈列区、教学实训板以及装配工位目视化管理板中，都可能使用这种快速固定件。它不需要螺纹旋合，也不依赖额外工具，通过手动按压即可完成固定，适合频繁更换纸质资料的场景。与磁吸固定相比，图钉式结构对非磁性板材更友好；与胶带粘贴相比，它不会在纸面留下明显胶痕，拆除后基材上仅留下细小针孔。

　　外形边界方面，模型的最大轮廓集中在蓝色塑料帽区域，帽体宽度明显大于针杆直径，整体高度由按压帽顶面至针尖决定。针杆长度决定可固定材料的总厚度以及进入基板的深度，设计时需要兼顾夹持稳定性和板面穿透风险。若针杆过长，可能刺穿薄板背面；若过短，则纸张层数较多或基板较硬时容易松脱。盘肩直径是另一个关键尺寸，它决定压入后的限位面积，过小会使帽体陷入软质基材，过大则会增加外观占用空间。

　　结构建模可按照实体拆分和装配组合两条思路展开。塑料帽部分适合通过旋转轮廓生成基础体，再对边缘进行圆角和曲面光顺处理，以表现注塑件的饱满外形；盘状肩部与帽体之间应形成连续过渡，避免突兀台阶。金属针部分可由圆柱段和圆锥段拼接，针尖角度需要兼顾锋利度与强度，过尖容易弯折，过钝则刺入阻力增大。装配关系上，针杆尾段应埋入塑料帽中心，形成可靠包覆，在三维模型中可通过同轴约束和插入深度表达这一连接关系。

　　应用到工程展示时，该模型可用于说明手动固定件的基本力学传递：外力从按压面输入，经塑料帽传递至金属针，尖端通过小面积接触产生较高压强，从而进入软质基材；盘肩在到位后承担限位作用，纸张则被夹持在盘肩与板面之间。对于结构设计人员，此类模型还可作为小型包覆件、细长针件、多材料装配以及曲面外观件的练习案例。评审时需要关注针尖是否居中、塑料帽壁厚是否均匀、盘肩底面是否能够贴合纸面、针杆露出长度是否与目标基板厚度匹配。通过这些细节，可以让一个看似普通的固定件在三维场景中具备清晰的工程表达价值。
