方程式赛车齿条小齿轮安装壳体

项目分类:汽车 发布时间:2023-08-25 ID:708166
  • 方程式赛车齿条小齿轮安装壳体
  • 方程式赛车齿条小齿轮安装壳体

  这套壳体结构面向学生方程式赛车的转向系统布置需求,核心作用是把齿条、小齿轮传动组件约束在车架指定安装面上,让转向输入能够稳定传递到轮端拉杆。在FSAE与Formula Student赛事的整车装配里,转向机构的安装刚性直接影响转向响应迟滞、路感反馈以及高速过弯时的定位精度,壳体并非常规装饰外罩,而是承担传动件定位、载荷传递、安装接口整合的受力结构件。

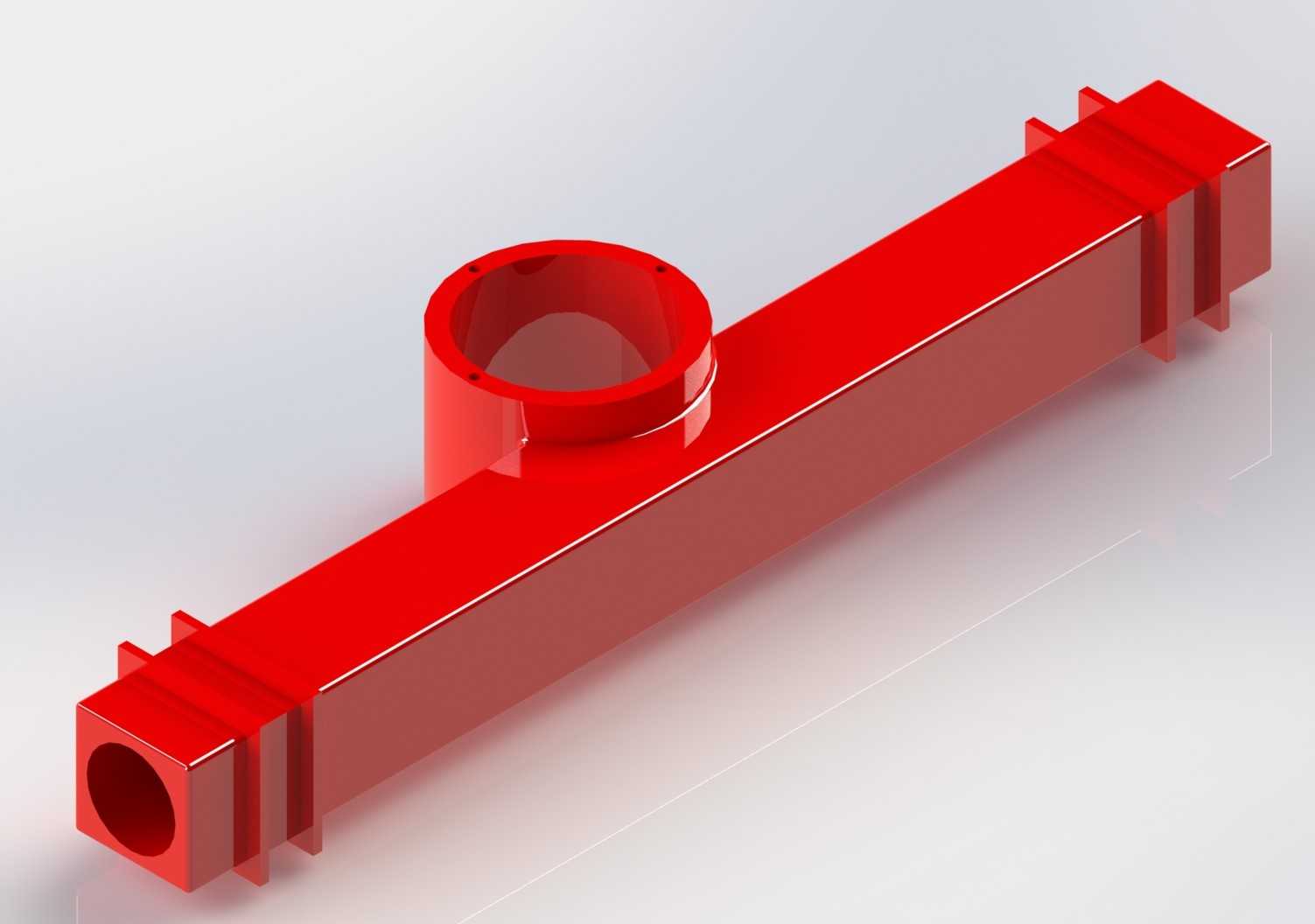

  从结构布局看,主体采用长条形中空梁式构型,沿齿条轴向延伸,内部空腔为齿条直线往复运动留出避让空间,同时避免壳体与齿条运动段发生干涉。长条梁两端设置带凸缘的方形安装接口,接口端面预留与车架安装座贴合的基准面,周边凸起的加强筋结构用于分散螺栓预紧力,防止安装点在转向交变载荷下出现局部应力集中。梁体中部向上设置圆筒状凸起座,该位置对应小齿轮输入轴的装配区域,圆筒内孔与小齿轮轴承位形成同轴约束,保证小齿轮分度圆与齿条齿面的啮合中心距处于设计公差范围内。圆筒座与长梁交接处采用大圆角过渡,避免转向扭矩输入时在相贯线位置产生应力突变。

  设计过程中首先要锁定的边界是齿条行程与整车转向轮最大转角的匹配关系。壳体内部空腔长度需要覆盖齿条左右极限运动位置,两端不能因齿条伸出量过大而失去导向支撑;中部圆筒座的中心高度要结合方向盘输入轴、转向柱万向节的夹角来确定,保证驾驶员转向操作时传动轴不存在卡滞角度。安装面的孔位布局需对应车架钢管焊接支座的间距,壳体两端方形接口的外形尺寸不能超出车架侧舱的布置空间,尤其要避让悬架摇臂、制动油管以及线束走线区域。

  受力层面,壳体需要承受三类典型载荷:一是驾驶员猛打方向时小齿轮传递的圆周力,该载荷通过圆筒座传导至梁体;二是路面冲击通过转向拉杆反向传回齿条的径向力,会使长梁产生弯曲变形趋势;三是车辆振动带来的安装面交变剪切力。因此梁体截面采用封闭中空形式,在控制整体重量的前提下提升截面惯性矩,两端凸缘和中部圆筒的壁厚根据赛事轻量化要求做均衡设计,既不能因壁厚过大增加簧上质量,也不能因刚性不足导致齿轮齿条啮合间隙在动态工况下异常变大。

  实际装配时,齿条从壳体一端穿入中空腔,小齿轮组件从中部圆筒座装入,使齿形准确啮合;两端安装面通过紧固件固定在车架预设支座上,装配后需手动转动输入轴检查全行程内是否存在卡顿、异响,确认齿轮齿条啮合侧隙均匀。壳体外部的方形凸台同时可作为转向行程限位块的贴合基准,在齿条达到极限位置时承担机械限位接触力,避免齿条过度位移导致传动齿脱开。

  建模阶段需重点核对几处尺寸链:圆筒内孔轴线与长梁内腔齿条导向面的平行度、两端安装端面的平面度、螺栓孔相对于壳体对称中心的位置度。这些几何公差如果偏差过大,会直接造成齿轮齿条啮合偏载,出现局部齿面磨损加快、转向卡滞等问题。壳体外形的所有棱角均做倒角处理,既消除应力集中源,也避免赛事维修时尖锐边角划伤管线或操作人员。整体结构在满足转向传动组件防护与定位需求的同时,充分兼顾赛车轻量化、装配维修便利性以及车架空间紧凑布置的工程要求。
