小型单刀双掷钮子拨动开关结构

　　这类小型钮子式拨动开关常见于控制柜面板、测试治具、小型电源模块、机床操作盒以及实验设备的手动信号回路中。它承担的是低压小电流回路的人工切换任务，通常不作为主回路直接切断大功率负载，而是布置在控制板、继电器线圈、仪表输入或逻辑信号线路上，通过操作者扳动金属拨杆，使内部触点在两个输出端之间完成接通状态转换。

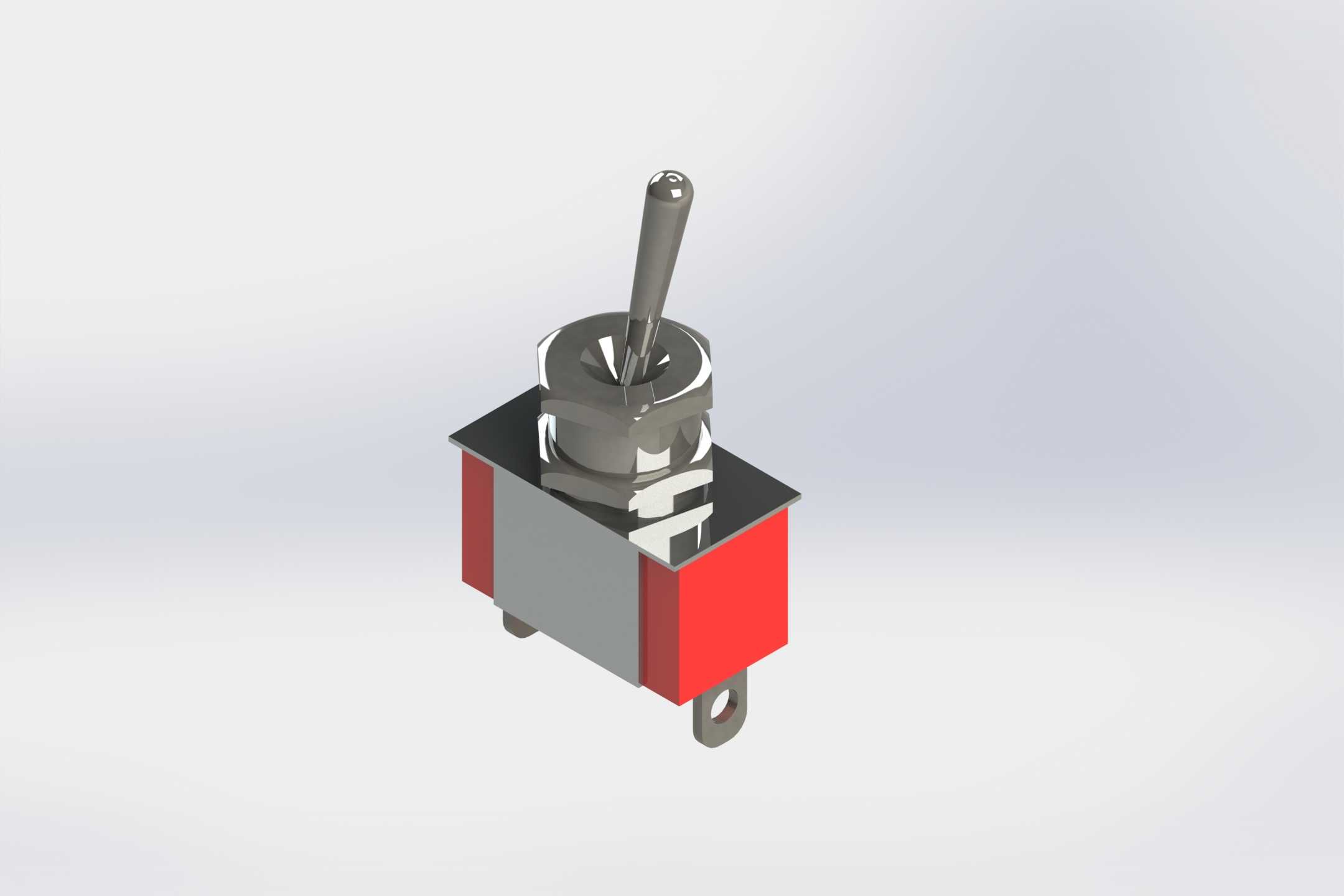

　　从结构上看，模型还原了开关外露操作部分与底座接线部分的典型组成。顶部为细长金属拨杆，拨杆根部带有螺纹安装套和六角锁紧螺母，用于穿过面板孔后由螺母固定；中部为金属外壳与密封过渡段，下方是方形绝缘基座，基座两侧伸出焊接或接线用端子。整体外形紧凑，面板以上只保留拨杆和锁紧结构，面板以下容纳触点机构，适合在空间受限的电气盒内布置。

　　实际选型时，首先要确认的是面板开孔与安装高度。此类开关一般依靠根部螺纹套穿过安装板，螺纹直径、六角螺母对边尺寸和基座高度决定了面板厚度适配范围。若面板过厚，螺母无法完全压紧；若开孔偏大，开关会在面板上晃动，长期操作后影响触点稳定性。模型中拨杆长度、螺母厚度、基座宽度和端子位置均按实物比例表达，可用于检查操作面板布局、避让外壳边界以及评估手指操作空间。

　　功能层面，单刀双掷结构具有一个公共端和两个选择端。拨杆处于一侧位置时，公共端与其中一个端子导通；拨向另一侧后，公共端切换到另一个端子，原接通端断开。这种结构很适合用于两路信号选择、电机正反转的控制联锁、电源极性切换、继电器工作模式选择以及调试设备中的手动/自动状态给定。设计控制电路时，不能只关注通断关系，还应结合触点额定电流、电压类型、负载性质和动作频次校核；带电感线圈、电容输入或灯负载时，触点承受的冲击与普通电阻负载不同，必要时应在触点两端增加吸收回路，或让开关只驱动小信号，再由继电器、接触器完成功率切换。

　　建模思路上，该作品把外观件和功能件之间的装配关系表达得比较清楚。拨杆采用圆柱加圆头的细长形态，根部通过球面或铰接区域与外壳相连，体现钮子开关摆动动作的中心；螺纹套外圆、六角螺母和下方方形基座形成明显的安装层级；红色绝缘壳体与金属端子形成材质区分，便于在装配体中识别电气绝缘区域和导电连接区域。端子的折弯形态、开孔位置以及基座底部轮廓，对PCB焊接、导线压接和维修拆装都有参考价值。

　　在设备布置中，这类开关虽然体积小，却经常影响操作面板的人机体验。拨杆周围需要预留手指拨动空间，避免与按钮、指示灯、旋钮或箱体边缘干涉；开关轴线方向应与操作者习惯动作一致，相邻元件之间还要保留工具拧紧螺母的空间。若设备存在振动，安装面板应具备足够刚度，螺母锁紧后不能让基座随拨杆动作产生扭转；用于户外或油污环境时，还需关注密封套、防护等级和焊接端子的防腐处理。

　　从三维设计角度看，该模型可作为电气控制柜、小型机具、教学实验台和嵌入式控制装置中的标准控制元件使用。设计人员可以依据它完成面板开孔、装配干涉检查、接线端子空间校核和维修可达性分析，也可以在渲染图中真实呈现手动操作部位的金属质感与绝缘壳体特征。
