赛车转向系统圆形齿条传动构件

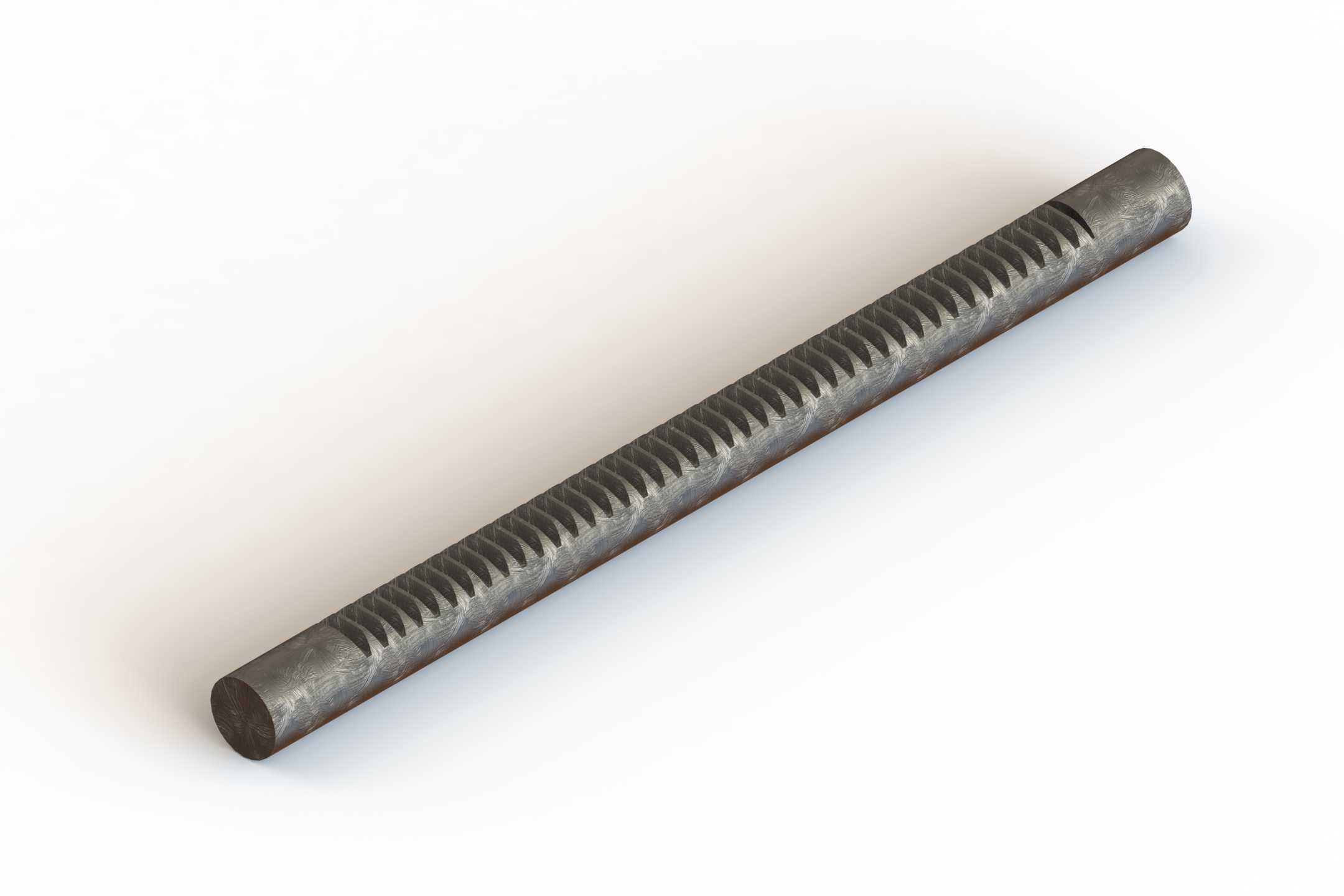

　　在方程式赛车底盘转向系统的开发过程中，转向器内部承担旋转运动到直线运动转换的核心构件往往决定了整车转向响应的直接程度与路感反馈精度，这款长条形带齿圆截面齿条正是针对学生方程式赛事转向需求完成的结构设计。从实际装车边界来看，构件整体采用圆棒基材加工，全长沿轴向一侧连续铣削出等距分布的直齿齿形，齿段占据杆身绝大部分有效长度，两端保留光滑圆柱轴段，用于和转向器壳体内部的导向衬套配合，保证齿条在壳体内沿轴向做平稳往复滑动，不会出现径向窜动。齿形参数匹配配套小齿轮的模数与压力角，啮合侧隙控制在赛事要求的极小范围内，转向盘输入的微小转角可以立刻转化为转向横拉杆的线性位移，避免普通民用转向器存在的自由行程过大问题，满足赛道高速绕桩、紧急变线工况下对转向精准度的严苛要求。

　　从设计思路层面，选用圆形截面杆身而非方形截面齿条，首先是出于加工便利性考虑，圆棒原材料可以直接在车床上完成两端轴颈、端面倒角的加工，齿形铣削工序只需一次装夹找正即可完成全段齿部加工，无需额外制作复杂工装；其次圆杆外圆和衬套的配合面为全周圆柱面，接触面积远大于方形导轨的线接触，在赛车行驶过程中承受路面冲击载荷时，衬套的压应力分布更均匀，长时间赛事运行后导向磨损量更小，维护更换衬套的周期更长。齿部加工完成后齿面会做淬火硬化处理，提升齿面抗接触疲劳能力，应对赛道颠簸路面带来的交变冲击载荷，避免齿面过早出现点蚀、断齿故障。

　　安装边界方面，该齿条装入转向器壳体后，两端光滑轴段分别伸出壳体两侧，轴端加工有连接螺纹或者径向销孔，用于和左右转向横拉杆的接头铰接，齿条的直线位移直接拉动横拉杆，带动转向节绕主销转动，实现车轮转向动作。齿段的有效工作行程对应转向盘从最左锁止位置到最右锁止位置的全部转动圈数，设计时齿段两端预留有足够的安全余量，保证转向打到极限位置时，小齿轮不会脱出齿段啮合区间，同时两端轴段和壳体油封的配合位置经过尺寸校核，全行程运动过程中油封始终贴合光滑轴面，防止壳体内润滑脂泄漏、外界泥水灰尘进入啮合腔。

　　在赛事实际应用场景里，这类齿条除了用于FSAE方程式赛车的转向系统，也可以适配小型电动场地车、轻量化越野车辆的转向机构，或者非标自动化设备里需要把伺服电机旋转输出转化为精密直线推送动作的工位，比如短行程往复送料机构、工装夹具的快速锁紧驱动单元。和普通直线导轨加丝杠的传动方案相比，齿轮齿条组合的传动效率更高，反向背隙可以通过调整齿轮齿条中心距精准控制，长行程应用下成本远低于滚珠丝杠，而且结构完全开放，维护时只需定期在齿面涂抹润滑脂即可，不需要复杂的密封防护结构。建模过程中齿形部分按照渐开线齿廓逐齿阵列生成，还原了真实铣削加工后的齿根圆角、齿端倒角细节，杆身两端的倒角、中心孔特征也完整保留，工程人员可以直接将模型导入装配体，完成转向器壳体、小齿轮、衬套、油封的干涉检查，模拟齿条全行程运动时的空间位置，验证转向极限位置下和周边悬架杆件、车架横梁是否存在运动干涉，大幅缩短底盘开发阶段的结构验证周期。
