工业用导向式套模工装结构三维设计

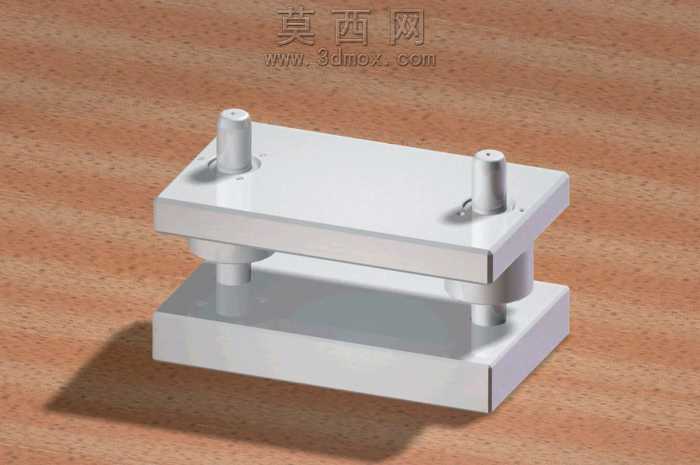

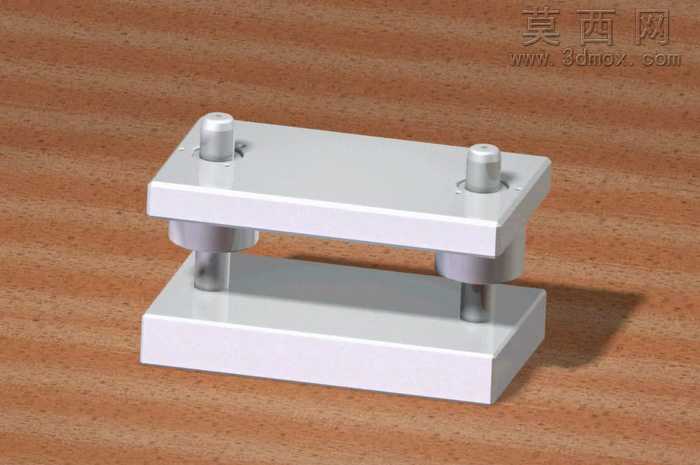

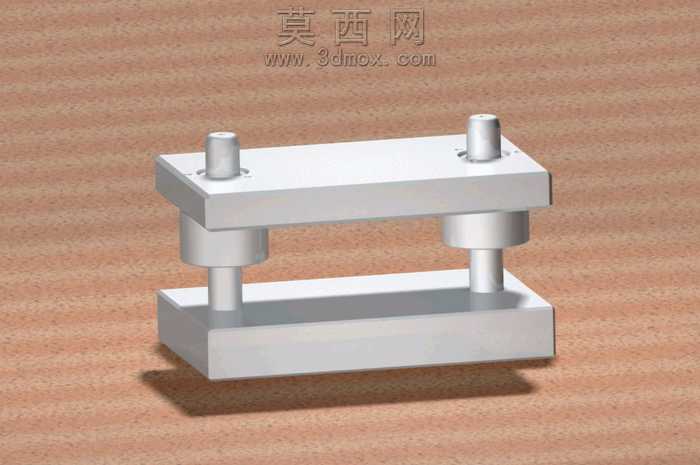

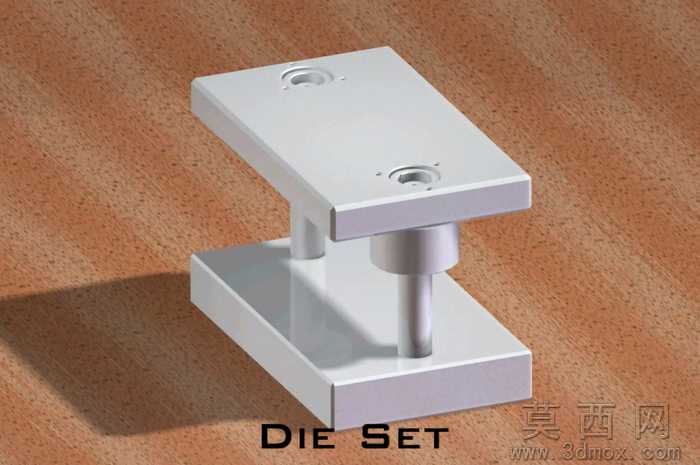

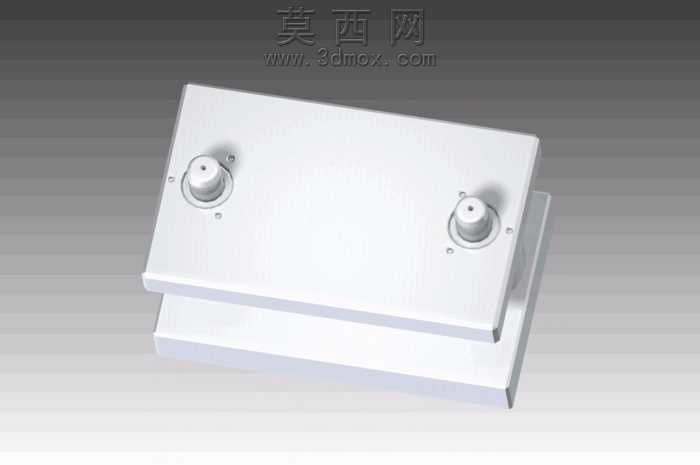

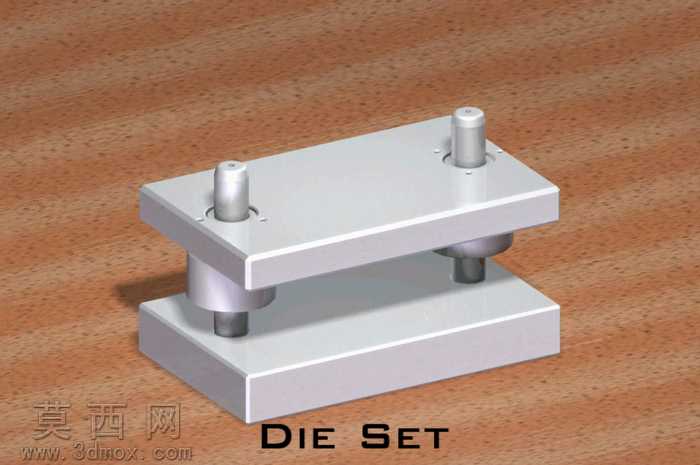

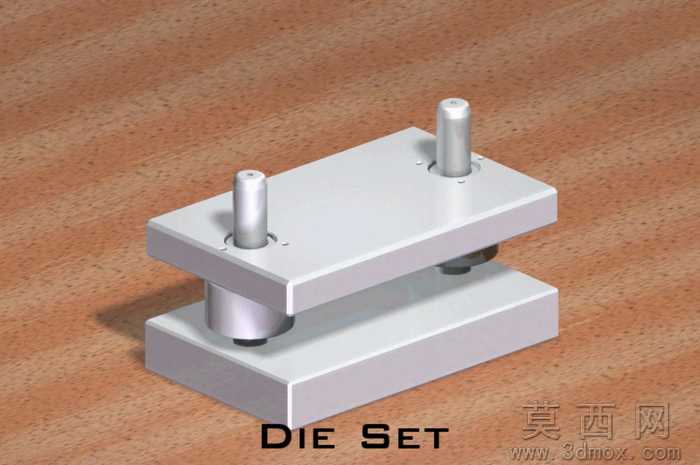

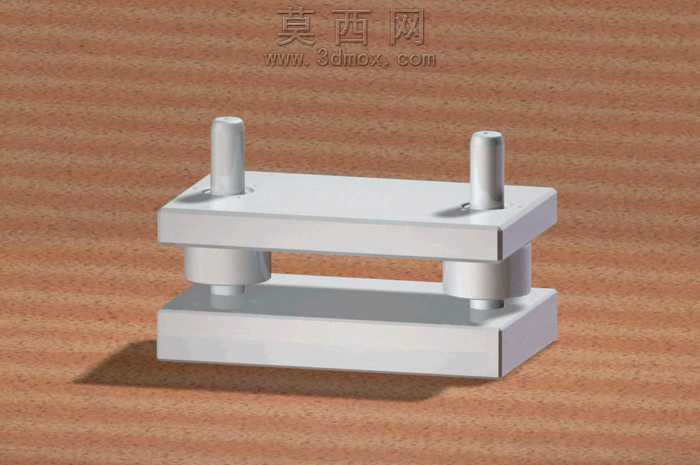

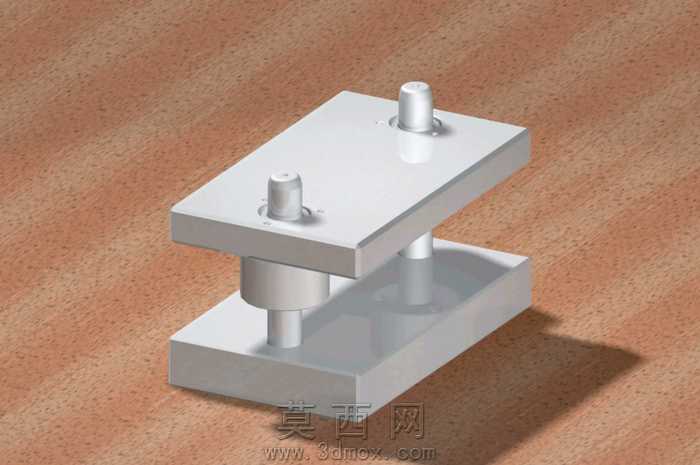

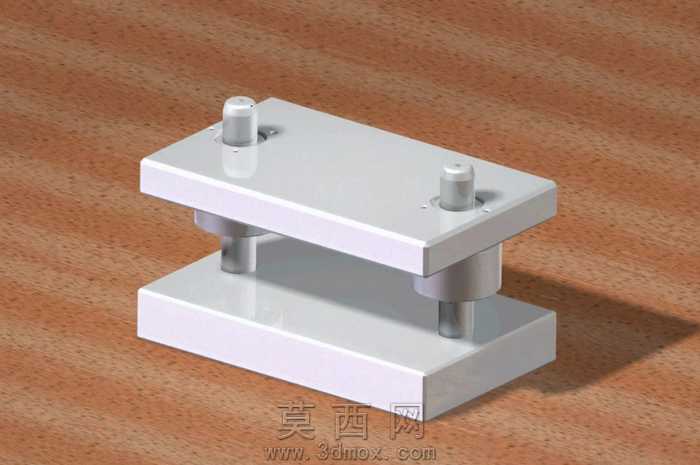

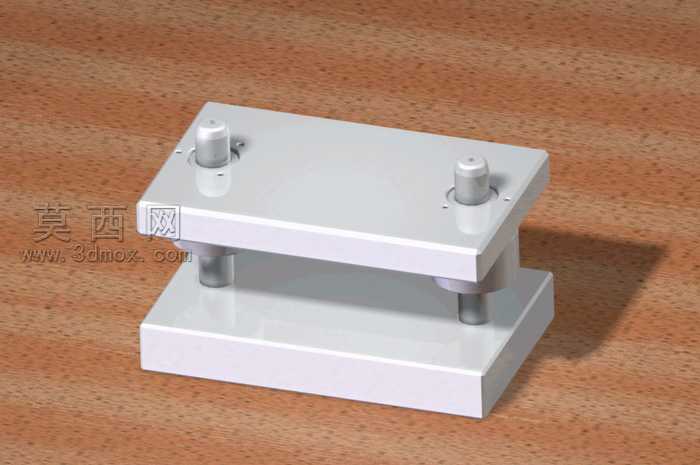

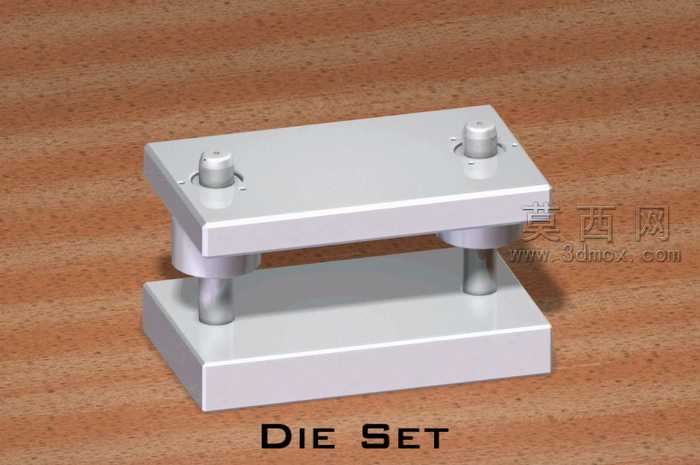

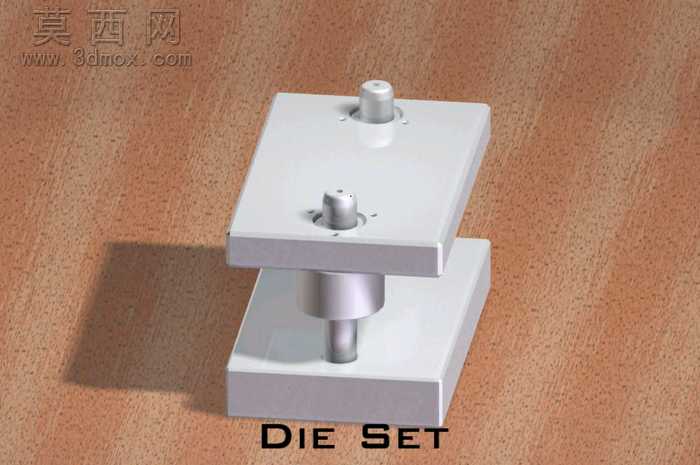

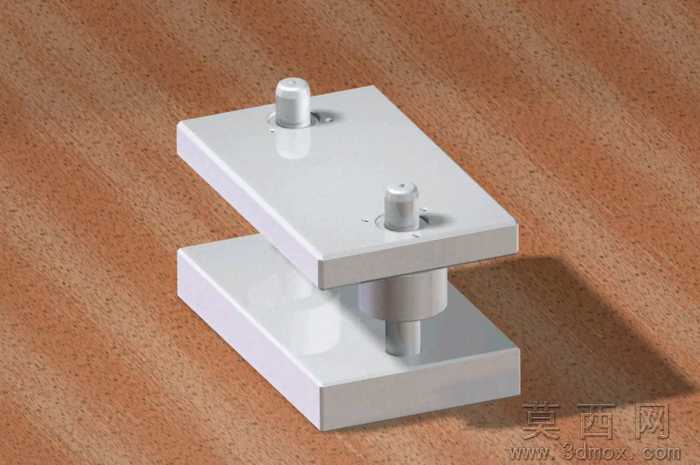

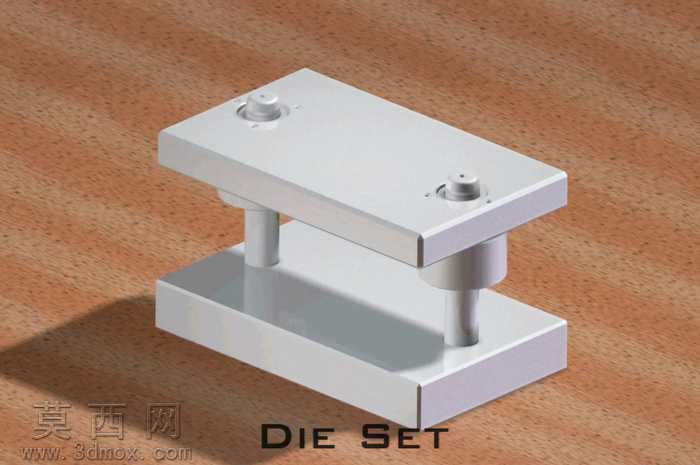

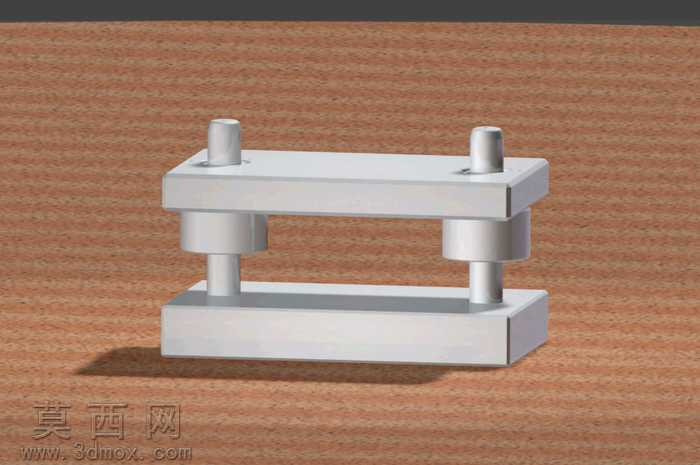

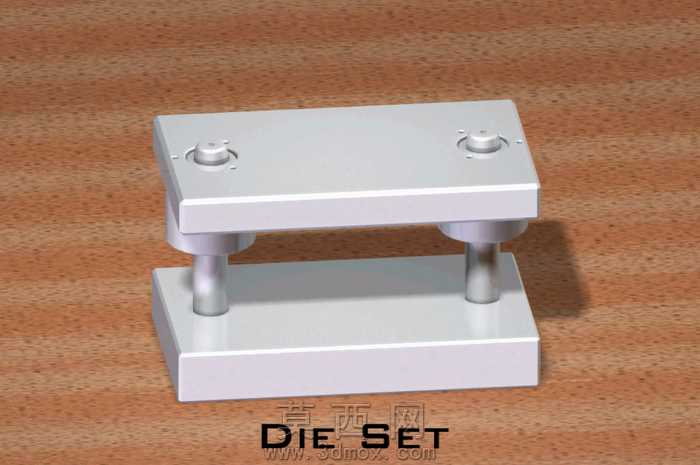

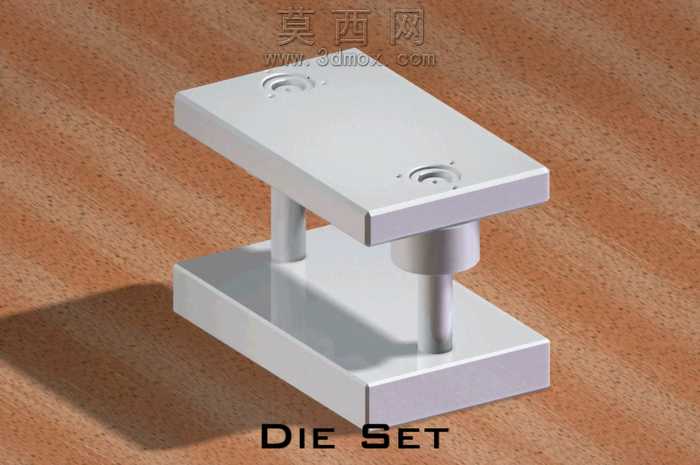

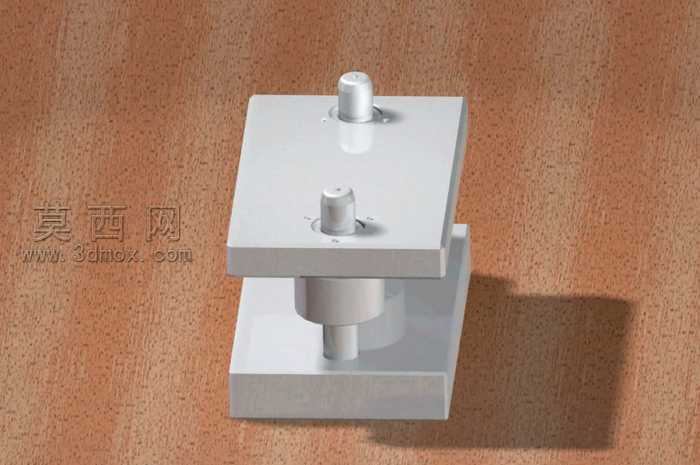

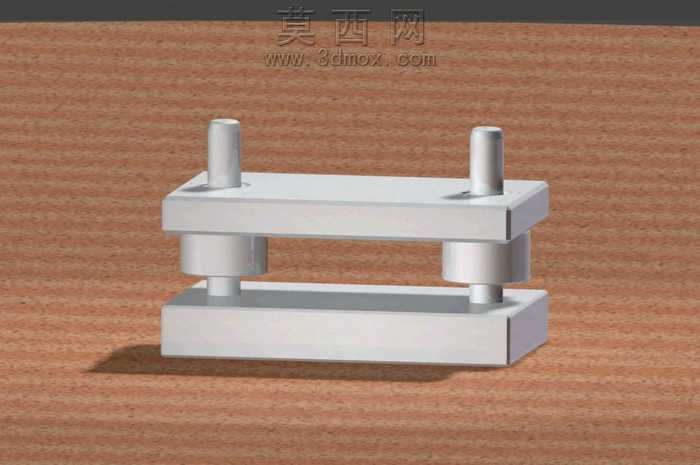

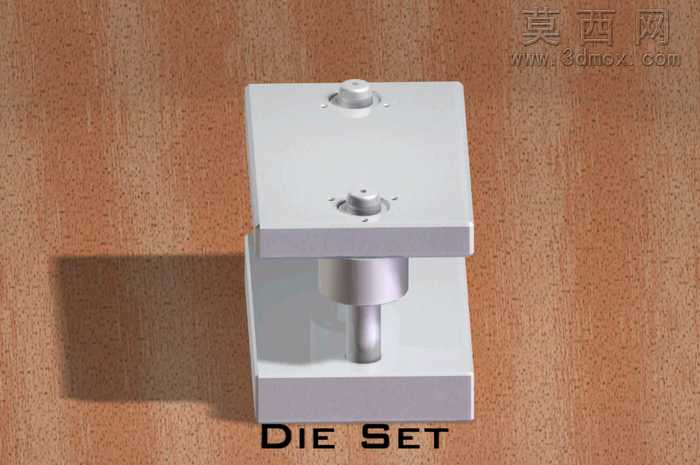

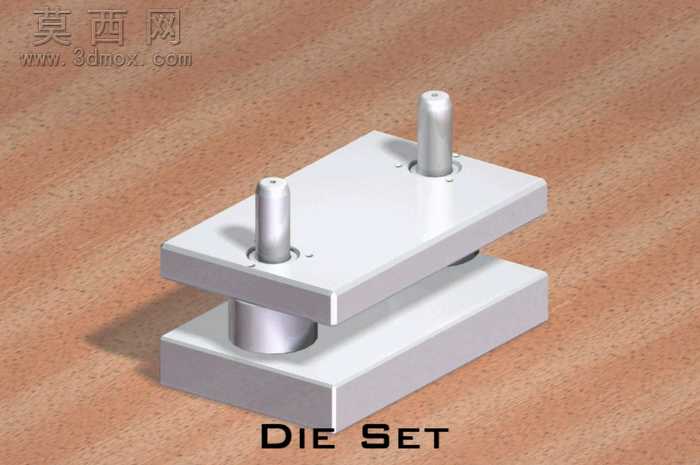

本作品为工业生产场景使用的导向式套模工装三维模型，整体采用上下双层板式模架搭配双导柱的经典合模结构设计，建模过程严格遵循机械工装的实际尺寸比例与装配逻辑，首先通过基准面定位确定上下模座的平行度基准，绘制模座的矩形轮廓后拉伸生成实体，上下模座均做了边角倒钝处理，避免实际使用中出现锐边划伤的安全隐患。导柱部分采用同轴度约束装配，分别贯穿上模座的导向孔与下模座的定位安装孔，导柱与模座的配合段设置了合理的装配公差模拟区间，导柱顶端做了圆弧导向倒角，能够在合模过程中自动修正微小的位置偏差，保证上下模合模的对位精度。上下模座之间设置了两组对称的模芯安装工位，模芯与模座采用台阶式定位结构，能够快速完成模芯的更换与定位，适配不同规格的套模加工需求。材质渲染阶段，整体模型赋予了哑光金属钢材质，调整材质的粗糙度与金属度参数，还原工业模具常用的45号钢调质后的表面质感，背景采用暖棕色木纹纹理作为衬托，添加柔和的环境光与定向投影，清晰呈现模型的结构层次与装配关系，阴影角度经过调整能够直观体现各部件的高低错落与空间位置。设计思路上优先考虑工装的实用性与耐用性，双导柱对称布局能够平衡合模过程中的侧向力，避免单侧受力导致的导柱磨损与合模错位问题，上下模座的厚度经过力学模拟优化，既保证模架的结构刚性，在合模承压过程中不会出现形变，又避免了不必要的材料冗余，整体结构简洁规整，无多余的装饰性设计，所有结构特征均服务于套模作业的对位、承压、快换功能需求，可用于冲压、压合类工序的工装设计参考，也可作为机械结构教学的演示模型使用。
