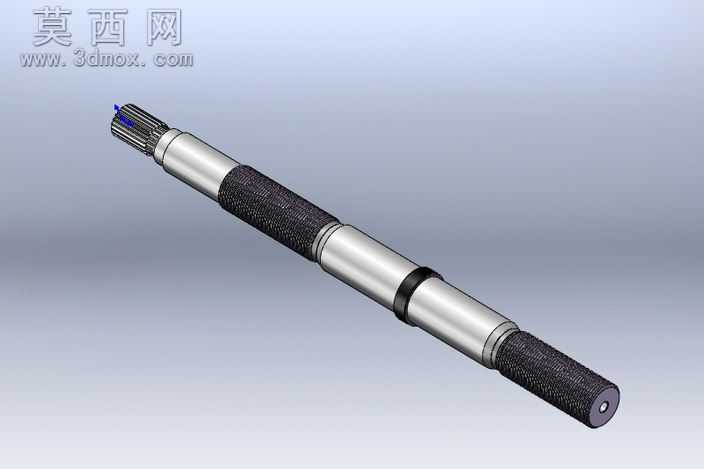

本作品采用SolidWorks进行全参数化三维建模,整体围绕高刚度轧机的核心传动承载需求展开设计,建模过程严格遵循机械设计公差配合规范,对轴体的每一段轴径、过渡圆角、安装定位面都进行了精准的尺寸约束,确保各部件装配时无干涉、定位精度满足轧机重载作业的要求。渲染阶段采用金属材质写实渲染方案,对轴体的光滑加工段赋予抛光合金钢材质,调整材质的反射率、粗糙度参数还原金属机加工后的冷亮质感;对轴体上的滚花握持/防滑段,通过纹理贴图模拟滚压加工后的细密网纹凹凸质感,还原真实加工表面的漫反射效果;对轴上的黑色定位环、密封胶圈部件,赋予丁腈橡胶材质,调整材质的哑光属性与轻微反光特性,区分金属与非金属部件的视觉差异。结构设计上,轴体一端设置花键结构用于对接驱动端动力输入,保证大扭矩传递过程中的连接可靠性,避免重载下的打滑失效;轴身分段设置多组轴承安装位,对应操作侧轴承、传动侧轴承的安装需求,通过轴肩实现轴承的轴向定位,搭配锁紧环结构限制轴承的轴向窜动,保障轧机运行过程中轴系的回转精度;轴身预留的骨架安装位分别对应经营侧车身骨架、驱动器侧车身骨架的装配接口,螺丝孔位的位置、深度都经过严格校核,确保现场装配时螺丝可顺利穿入锁紧,无需二次修配。设计思路围绕轧机高刚度、高负载、长时间连续作业的工况出发,在轴体的应力集中区域加大过渡圆角,降低应力集中系数,提升轴体的疲劳寿命;对滚花段的位置设计兼顾了装配时的握持操作需求与运行过程中的防滑限位需求,整体结构紧凑,各功能段划分清晰,既满足传动扭矩的传递要求,也兼顾了装配维护的操作便利性,建模过程中对所有配合面都添加了装配约束,可直接用于后续的工程图导出、干涉检查、有限元受力仿真分析,为高刚度轧机的轴系优化设计提供精准的三维数字模型支撑。
- 全部评论(0)
- 模板大小 18.92 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,其它,
- 软件分类 通用机械零部件
