车间线边带滚轮双层物料周转托架

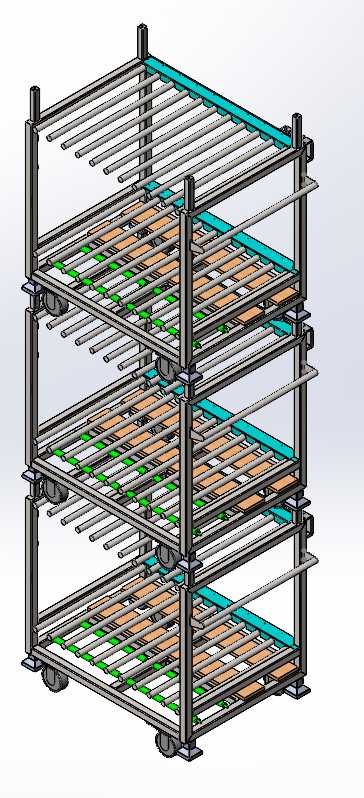

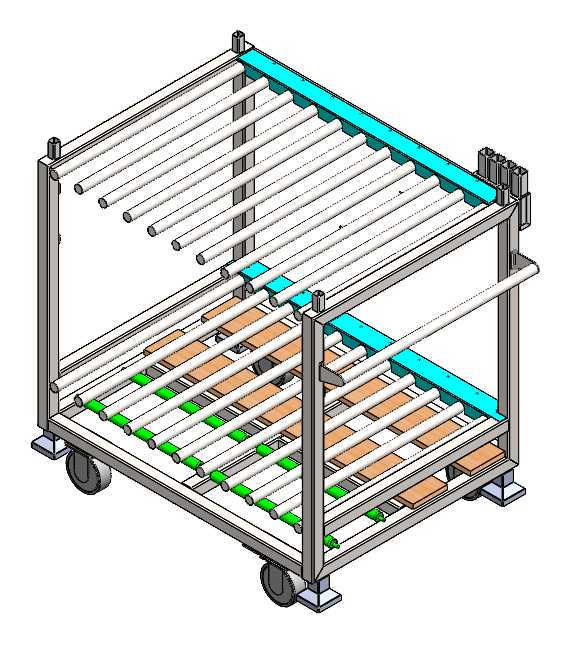

　　这款带滚轮的双层托架，核心应用在离散制造车间的线边物料补给环节，尤其是机加工、装配工位旁的工件暂存与流转场景，适配CA6140这类普通车床加工工序间的工件转运，也可延伸到小型零部件装配线的物料上料工位使用。从结构功能来看，设备采用上下双层滚轮输送面设计，上层滚轮组为水平平行排布的硬质辊轴，主要承载整托待加工毛坯件或者完工待转运的成品工件，依靠辊轴的滚动摩擦降低人工推送物料的阻力，单排辊轴的间距经过匹配计算，可避免小型工件卡滞，同时保证承托时的受力均匀，不会出现工件倾斜掉落的情况；下层采用倾斜布置的流利条滚轮组，搭配木质分隔垫板，主要用于空箱回收或者小件物料的先进先出存放，倾斜角度控制在3-5度区间，既可以依靠物料自重实现滑移动作，又不会因为坡度过大导致物料冲撞到端部挡块出现磕碰损伤。

　　设计思路上，整体框架采用矩形钢管焊接成型，框架四角设置了可调节的方形支撑脚杯，脚杯调节行程预留了50mm的余量，可适配车间地面不平整的安装场景，保证托架放置后整体水平，避免辊面倾斜导致物料自行滑移；框架底部一侧配置了两个定向脚轮、另一侧配置两个带刹车的万向脚轮，脚轮采用聚氨酯包胶材质，既可以满足短距离的工位间推移转运需求，刹车装置锁定后又能保证托架在固定工位使用时不会出现移位；框架侧边设置的蓝色导向条，主要用于物料托盘推入时的侧向定位，避免托盘偏移卡滞在辊道两侧，端部的黑色挡块组件可根据存放物料的长度调整安装位置，适配不同尺寸规格的工件托盘。

　　从安装边界与尺寸适配来看，整体框架的宽度控制在1200mm区间，深度控制在800mm区间，整体高度控制在1100mm区间，上层辊面的高度设置为850mm，刚好匹配人工站立操作的舒适取放高度，不需要过度弯腰或者抬手即可完成物料取放动作；下层流利条面的高度设置为300mm，方便操作人员弯腰即可取放空箱或者小件物料，不会与上层结构产生干涉。框架的立柱与横梁连接位置采用满焊处理，焊后做打磨喷塑处理，整体表面平整无毛刺，避免划伤操作人员或者工件表面；辊轴两端采用轴承座与框架横梁连接，转动阻力小，长期使用也不会出现卡滞异响，单根辊轴的额定承载可达50kg，整架上层额定承载可达500kg，完全满足常规机加工工件的周转存放需求。

　　在实际使用场景中，这类托架可以直接对接车床的出料口，加工完成的工件可直接推放到托架上层辊道，整托堆满后可推移到下一道工序旁，不需要额外的吊装转运，减少工序间的物料搬运等待时间；下层的倾斜流利条区域可放置加工用的刀具盒、量具盒或者空的工件周转箱，操作人员随手即可取用，不需要额外配置工位置物台，充分利用了设备的垂直空间，减少线边工位的占地面积。框架端部预留的挡块安装孔位为长圆孔设计，可根据实际存放的托盘尺寸调整挡块的前后位置，不需要二次钻孔加工，适配性更强；脚轮与脚杯采用组合配置，当需要固定放置时，可调节脚杯高度将脚轮抬离地面，保证托架放置的稳定性，当需要转移位置时，将脚杯调高至脚轮接触地面，即可轻松推移，兼顾了固定存放与移动转运的双重需求。
