大承载型钢组合式仓储作业支架结构

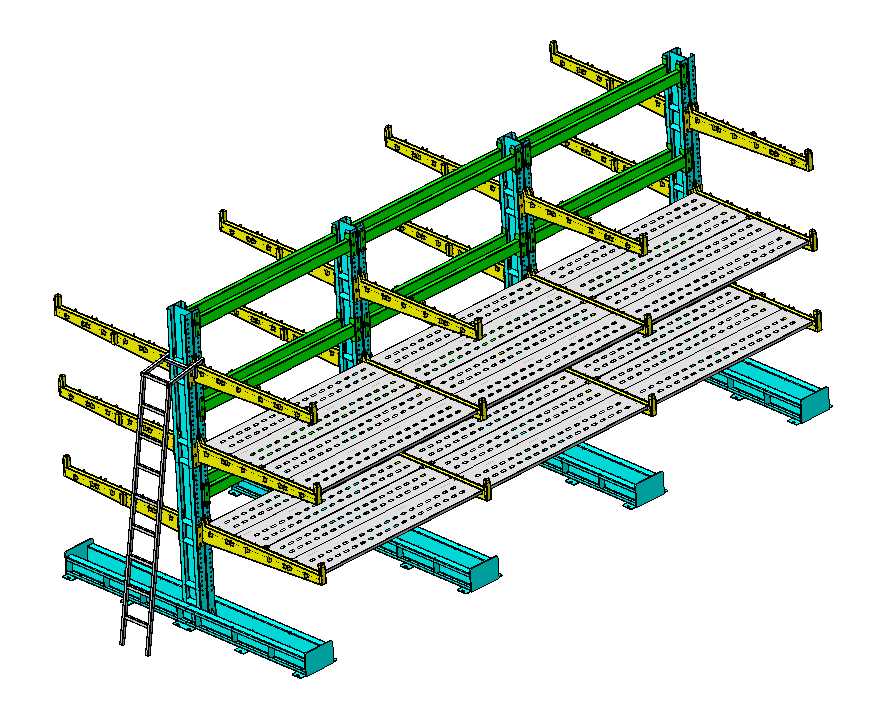

　　在重型物料仓储、型材类工件周转存放的场景中，常规层板货架往往难以适配长尺寸、大吨位物料的存放需求，这类场景下悬臂式型钢支架的应用十分普遍，本次呈现的型钢支架结构，正是针对20吨级重载存放需求设计的组合式支撑结构。从实际使用场景来看，这类架体既可以用于生产车间内的长尺寸钢材、塑钢型材定点存放，也可作为临时重载作业平台的支撑框架使用，架体本身采用模块化拼接设计，所有主承力构件均采用热轧型钢加工成型，无需现场焊接作业，仅通过高强度螺栓副即可完成整体组装，能够大幅缩短现场安装的周期，也方便后续根据存放需求调整架体的层间距与悬臂伸出长度。

　　从结构设计思路来看，整个架体采用多立柱对称排布的形式，底部设置通长的落地式支撑底梁，底梁与地面接触的位置预留了膨胀螺栓安装孔位，能够将架体整体与混凝土地面做刚性连接，避免重载状态下出现架体侧翻的风险。主立柱采用H型钢作为主体承力构件，立柱表面按等间距预制了悬臂安装的定位孔，每一层悬臂托架同样采用型钢焊接成型，悬臂与立柱连接的位置设置了加强筋板，能够将悬臂端承受的竖向载荷均匀传递到主立柱上，避免连接位置出现应力集中导致的结构变形。架体的层板采用冲孔花纹钢板拼接而成，板面上的冲孔一方面能够减轻层板自身的重量，降低架体的自重载荷，另一方面也能避免层板表面积存油污、积水，保持存放面的干燥整洁，花纹板面的防滑设计也能避免放置在层板上的工件出现滑移掉落的问题。

　　考虑到现场作业的实际需求，架体一侧集成了直爬梯结构，爬梯的踏步采用防滑钢筋焊接成型，爬梯与主立柱做刚性连接，作业人员可以通过爬梯抵达高层悬臂位置完成物料的存取作业，无需额外搭设移动梯具，提升高层作业的便利性与安全性。架体的侧向设置了多道横向连接梁，将相邻的主立柱串联成整体框架结构，能够大幅提升架体整体的抗侧向载荷能力，即使在存取物料时受到叉车等设备的意外碰撞，也能保持架体的结构稳定性，不会出现单立柱倾斜变形的问题。

　　从安装边界尺寸来看，整个架体的宽度方向可根据现场存放场地的大小灵活增减立柱单元，单组标准单元的横向跨度控制在3米以内，避免横向连接梁跨度过大出现下挠变形；悬臂的伸出长度根据存放物料的长度做适配，常规配置下悬臂伸出长度为0.8米至1.2米，能够满足6米至12米长尺寸型材的多点位支撑需求，避免长型材存放时因支撑点间距过大出现自身弯曲变形的问题。层板的安装高度可根据存放物料的堆叠高度灵活调整，最低层板距离地面的高度控制在0.3米左右，既能够避免地面潮气直接接触存放物料，也方便底层物料的叉车存取作业；最高层的作业高度控制在4.5米以内，配合架体自带的爬梯，作业人员无需高空作业资质即可完成日常的物料存取操作。

　　在结构细节处理上，所有型钢构件的外露棱边均做了倒角打磨处理，避免安装与使用过程中划伤作业人员；构件表面采用抛丸除锈后做喷涂处理，涂层厚度满足车间内常规使用环境的防腐需求，能够适应多粉尘、轻微潮湿的车间存放环境。架体底部的支撑底梁采用加宽设计，与地面的接触面积更大，能够降低架体对地面的压强，即使在普通硬化地面上安装使用，也不会出现地面局部受压沉降导致架体倾斜的问题。整个架体的所有连接螺栓均采用防松设计，在长期承受动载荷、频繁存取物料的振动工况下，也不会出现螺栓松动脱落的问题，降低日常维护的工作量。

　　从实际使用的适配性来看，该型钢支架不仅可以用于塑钢型材、金属棒料、长轴类工件的存放，在加装专用的定位附件后，也可用于工装夹具、模具等重型工件的分层存放，架体的单悬臂额定承载能力可达5吨，整架的综合承载能力不低于20吨，完全满足重型生产车间、仓储场地的大载荷物料存放需求。与传统的焊接式固定支架相比，这种组合式的型钢支架可以根据场地变化、存放需求的调整做灵活的拆解重组，构件的通用化程度高，单个构件损坏后可单独更换，无需整体报废，能够降低长期使用的综合成本。
